提升餐具消毒保管機效率的750W無刷馬達（PM馬達）
| 產業 | 食品製造和包裝 |
|---|---|
| 製程設備名稱 | 餐具消毒保管機 |
| 課題 | 節省空間、節能、高效 |
餐具消毒保管機的大容量化與節能設計
現有問題與需求
- 用於餐具消毒保管機熱風循環的750W三相AC馬達，體積龐大且笨重。
- 三相AC馬達壓縮了櫃體內部的空間。
- 在開發新機型時，我們希望在維持機體尺寸不變的前提下，透過有效利用空間來提升處理能力。
解決方法：餐具消毒保管機的空間優化與節能
餐具消毒保管機是一種用於存放鍋具與餐具，並利用熱風進行消毒的設備。開發新款餐具消毒保管機的主要挑戰之一，在於如何在維持機體尺寸不變的前提下，提升其運作效率。透過將熱風循環所使用的三相AC馬達替換為750W的無刷馬達（PM馬達），即可在維持機體尺寸不變的情況下擴大內部空間，同時實現節能效果。
更小的馬達帶來更高的效率
無刷馬達（PM馬達）在轉子中使用永久磁鐵，因此效率很高，產生的熱量也更少。低發熱量使其無需風扇即可運作。 與同等輸出功率的AC馬達相比，圓軸型馬達結構緊湊、重量輕，安裝尺寸為104 mm，長度為130 mm，重量為3.8 kg。 如此一來，便能在維持機體尺寸不變的情況下擴大內部空間，進而提升處理量與運作效率。
採用750W無刷馬達（PM馬達）的小型化案例

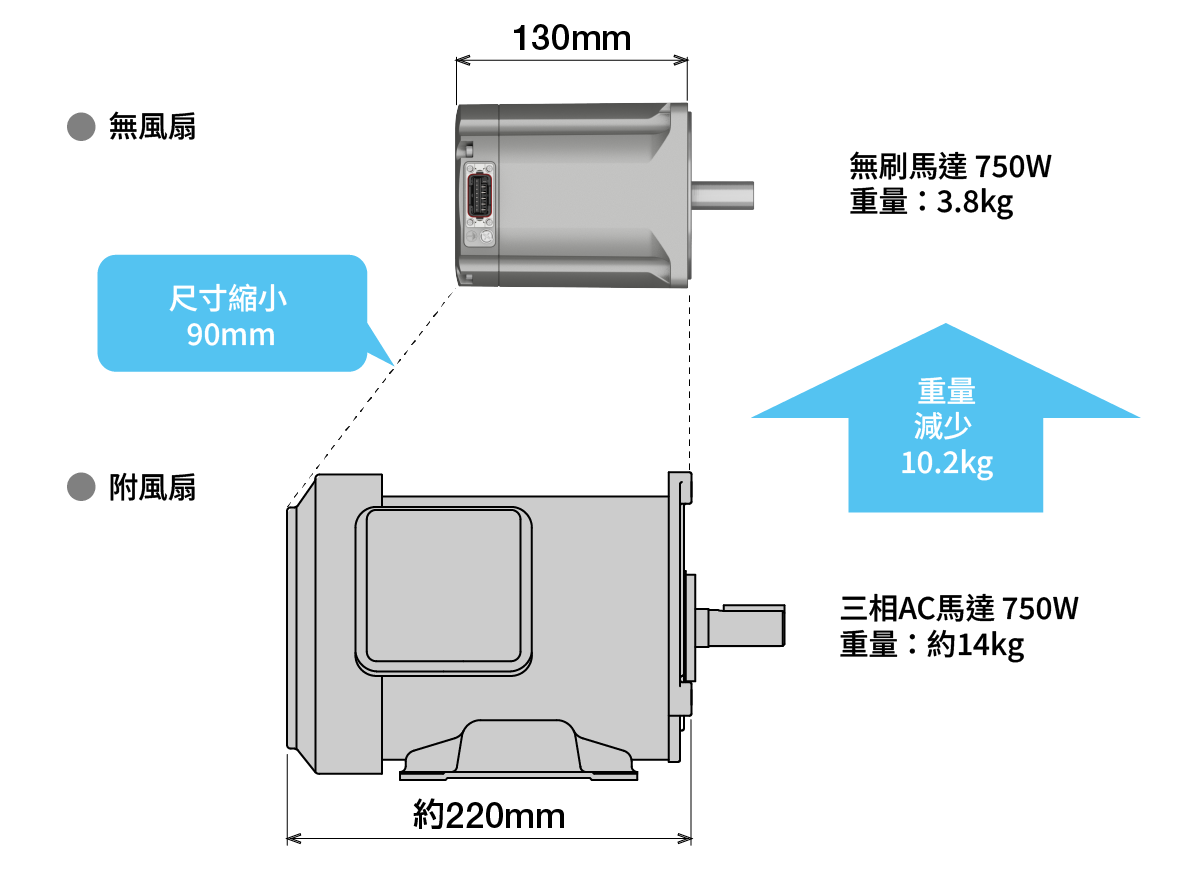

與同等輸出功率之三相AC馬達的尺寸與重量比較
馬達尺寸（mm）
平行軸減速機
重量：6.8 kg
中空軸扁平式減速機
重量：8.4 kg
圓軸
重量：3.8 kg
IE5高效率馬達可降低電力成本和CO2排放量
750 W無刷馬達（PM馬達）是一款符合IE5標準的高效率馬達。*有助於降低電費及CO2排放量。
- ※依據國際標準IEC TS 60034-30-2所訂定之調速馬達（額定轉速1801-6000 r/min）效率規範值（%）。
節能效果（1台參考值）
與750 W感應馬達（IE3）相比，可減少電費及CO2 排放量。
| 無刷馬達 750 W + 變頻器 |
IE3 標準值 (82.5%)* 感應馬達750 W |
年度減少減量 | |
|---|---|---|---|
| 年度用電量 | 約7400 kWh/年 | 約7960 kWh/年 | 減少560 kWh/年 |
| 年度電費金額 | 約167,800日圓/年 | 約180,600日圓/年 | 減少12,800日圓/年 |
| 年度CO2排放量 | 約3380 kg/年 | 約3640 kg/年 | 減少260 kg/年 |
- ※ 根據國際標準IEC 60034-30-1之感應馬達（4極 50 Hz）效率規定值（％）。
【運轉條件】
運轉時間: 24小時/日，365日
電力單價：22.68 日圓/kWh
CO2 排放因子：0.457 kg-CO2/kWh
相容變頻器

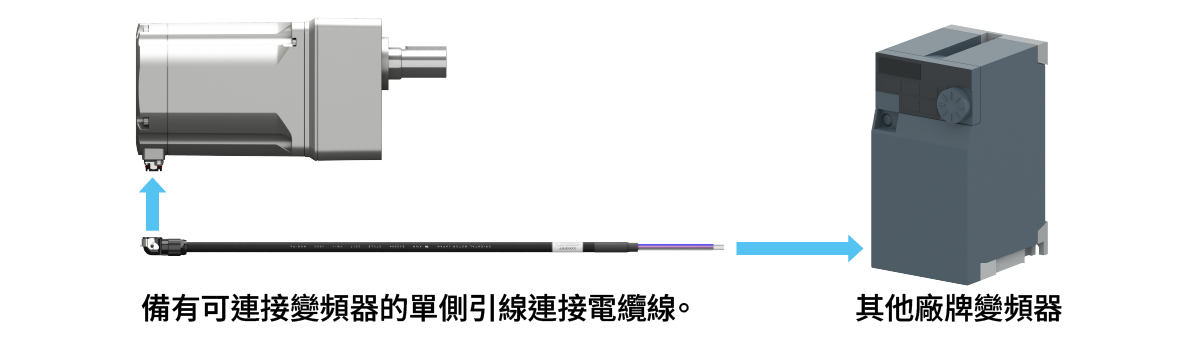

750 W無刷馬達（PM馬達）為三相馬達，可搭配變頻器進行控制（僅限使用支援PM馬達的變頻器）。
其優勢在於能夠進行速度控制（300 至 4000 r/min）、活用變頻器內建功能，並可透過支援通訊的變頻器來實現網路控制。此外，目前使用的逆變器無需進行任何改造即可繼續使用，這將減少安裝和改造所需的時間和精力。
注意事項
可搭配的變頻器為可與PM馬達搭配使用的變頻器。
提供與變頻器搭配的特性資料及參考參數
詳情請參閱我們的網站。

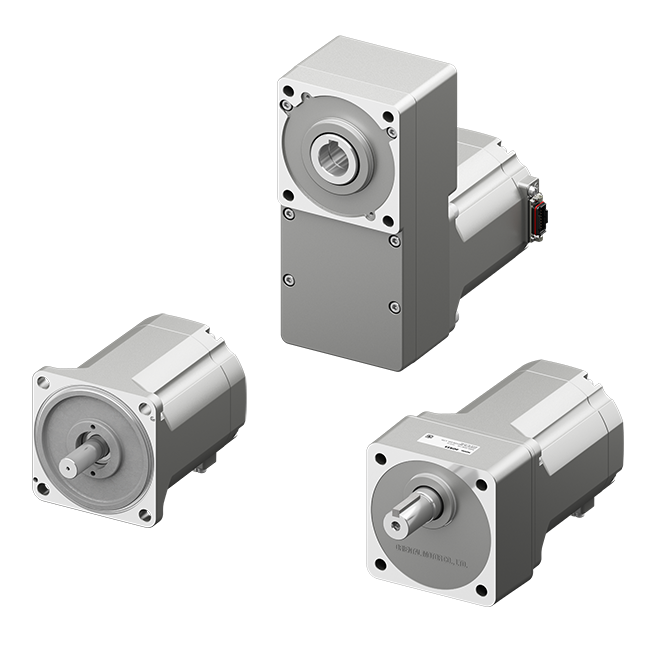

提案產品：無刷馬達（PM馬達）750 W
出力軸型
- 平行軸減速機
- 中空軸扁平式減速機
- 圓軸型
除了產品相關諮詢外，無論是問題討論、資料或樣品提供等任何事項，歡迎隨時與我們聯繫。
支援設備開發的無刷馬達技術解說手冊發行中
給負責量產設備馬達的相關人員。此手冊詳細說明無刷馬達的構造與控制原理等技術說明，以及導入無刷馬達的優勢。設備研究、開發和設計不可或缺的資料。
- 若有需要紙本資料，請另洽詢。
