實現食品包裝機節省空間的AZ系列mini驅動器

課題：食品包裝設備的自動化與小型化

現有問題與需求

• 在開發新款食品包裝機時，我們希望能將人工作業自動化。
• 隨著自動化流程的增多，軸數也隨之增加，需要更大的電控箱空間。
• 現有設備所使用的伺服馬達，其驅動器尺寸較大，已無多餘空間可增加軸數。

解決方法：αSTEP AZ系列mini驅動器實現了空間節省

在食品包裝機械的開發中，重要的是透過增加可自動化的流程數量來解決勞動力短缺問題，並節省設備空間。但是，如果自動化流程的數量增加，軸數預計也會增加，設備也會變得更大。
αSTEP AZ系列mini驅動器器能夠實現食品包裝機中更多流程的自動化，同時節省空間。

小型驅動器有助於設備小型化

小型驅動器可實現更小的電控箱。αSTEP AZ系列mini驅動器尺寸緊湊，節省設備空間：W69 mm×D56 mm×H30 mm（網路對應品名）。
與傳統的DC電源輸入單軸驅動器相比，新型驅動器的體積減少了63％，可以安裝在馬達附近等可用空間中。這實現了驅動器或控制系統的分散式配置，滿足了設備整體小型化的需求。

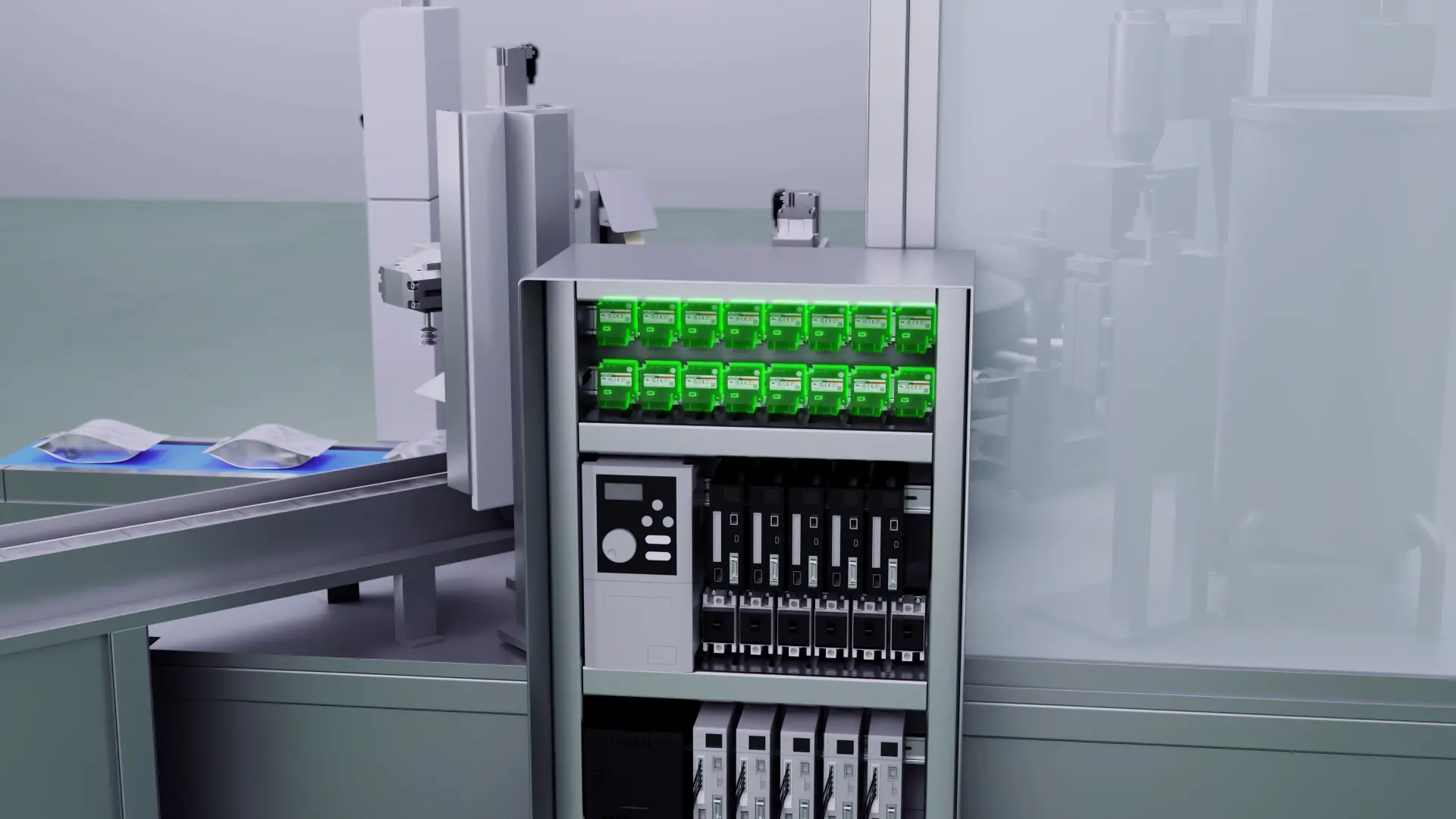

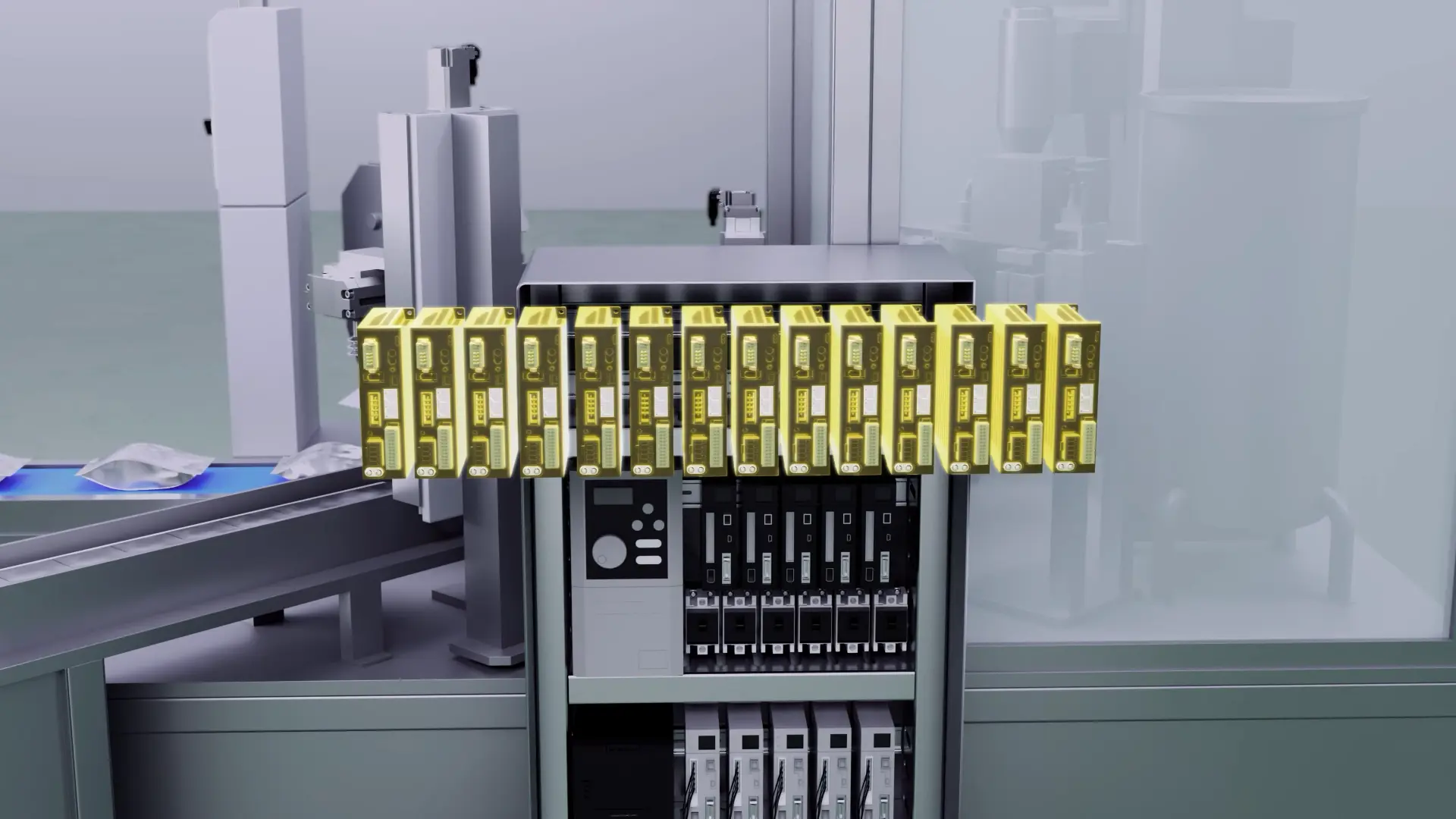

αSTEP AZ系列mini驅動器節省空間範例

單軸驅動器與mini驅動器尺寸及重量比較

單軸驅動器 網路對應*	mini驅動器 網路對應*
W45 mm×D70 mm×H100 mm	W69 mm×D56 mm×H30 mm
重量：180 g	重量：110 g

• *網路通訊對應產品、外型與重量規格共通。

支援各種FA網路，例如EtherCAT

αSTEP AZ系列mini驅動器與各種FA網路相容。因此，即使軸數增加，也可以在設備內部使用的網路上共享通用控制。

	介面	驅動器型	電源輸入
		EtherCAT對應	DC24/48V
		EtherNet/IPTM對應	DC24/48V
		PROFINET對應	DC24/48V
	Modbus（TCP、UDP）	Ethernet型	DC24/48V
	Modbus（RTU）	RS-485通訊型	DC24/48V
	脈波	RS-485通訊附脈波列輸入型	DC24/48V

• *EtherCAT對應產品通過官方EtherCAT一致性測試。
• * RS-485通訊型和另售的網路轉換器（Gateway）一起使用時，可透過CC-Link、MECHATROLINK、EtherCAT進行控制。

結合了可靠伺服馬達和易於使用的步進馬達的優點

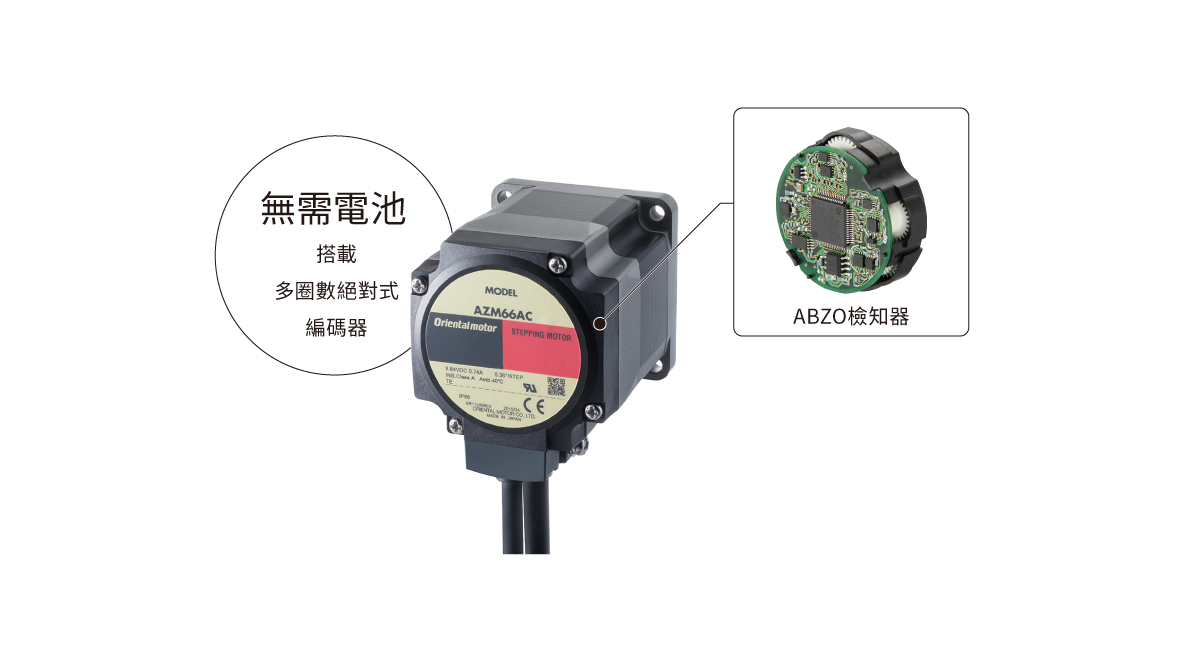

αSTEP AZ 系列是一款獨特的定位電機，它結合了步進馬達和伺服馬達的優點，實現了開回路控制和閉回路控制的結合。搭載無需電池絕對式編碼器，無需進行增益調整，即可實現無微振、簡單且可靠的運轉。

提案產品：αSTEP AZ系列mini驅動器

可搭配組合馬達

• AZ系列DC電源輸入（安裝尺寸 □20mm、□28mm、□42mm、□60mm）

可組合電動模組產品

• 搭載AZ系列電動滑台 EZS系列 DC電源輸入
• 搭載AZ系列 電動缸 EAC系列 DC電源輸入
• 搭載AZ系列 小型電動缸 DR系列/DRS2系列
• 搭載AZ系列 中空旋轉平台DGⅡ系列 DC電源輸入
• 電動夾爪EH系列

• *提供支援 EtherCAT、EtherNet/IP、Ethernet型、CC-Link IE Field Basic及 PROFINET的產品。。
