解決輸送帶課題之馬達活用提案
以無刷馬達為搬送輸送帶創造新價值
搬送輸送帶多採用感應馬達搭配變頻器，但現今出現了「無刷馬達」這一全新選擇。將介紹如何利用無刷馬達為輸送帶系統帶來全新價值。
實現輸送帶的小型化、省空間化與輕量化
介紹能充分發揮無刷馬達「小型、薄型、輕量、高輸出」特性的應用方案。
由於設置空間有限，期望減少輸送帶側面的突出部分。
與轉矩及安裝尺寸相同的感應馬達相比，無刷馬達具備以下優勢。

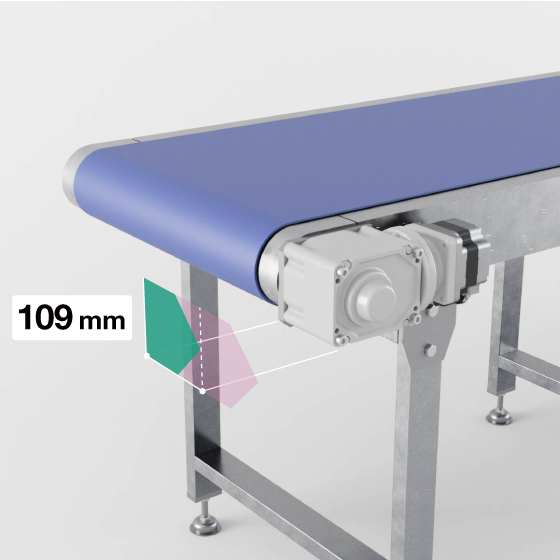

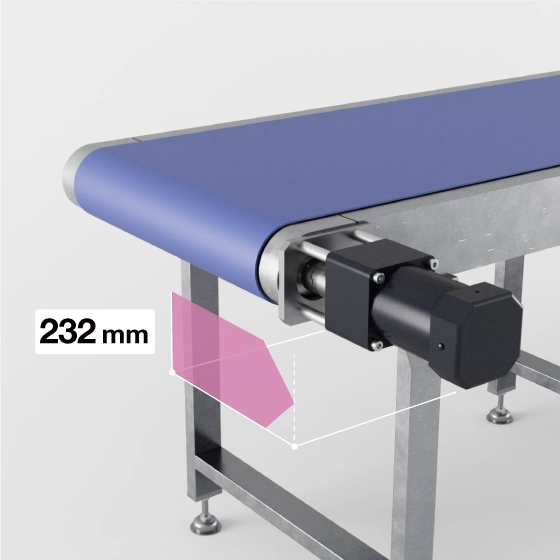

- 馬達突出部分約減少50 %（232 mm →109 mm）
- 由於減速機採用中空軸結構，減少了因聯軸器等零件所造成的突出部分
| 用途 | 皮帶輸送帶 | |
|---|---|---|
| 馬達種類 | 感應馬達 |
無刷馬達 |
| 馬達規格/品名 | 馬達：輸出200 W 減速機：減速比25 |
馬達：BLM5200HPK（輸出200 W） 減速機：5XH50S（減速比50） |

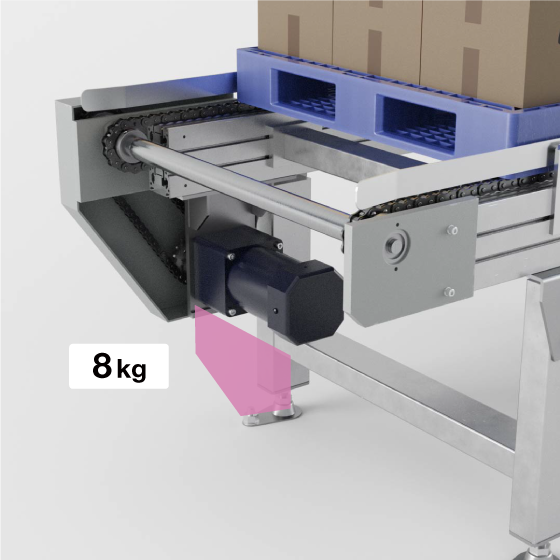

由於馬達重量較重，組裝及維護輸送帶時較為困難
與轉矩及安裝尺寸相同的感應馬達相比，無刷馬達具備以下優勢。

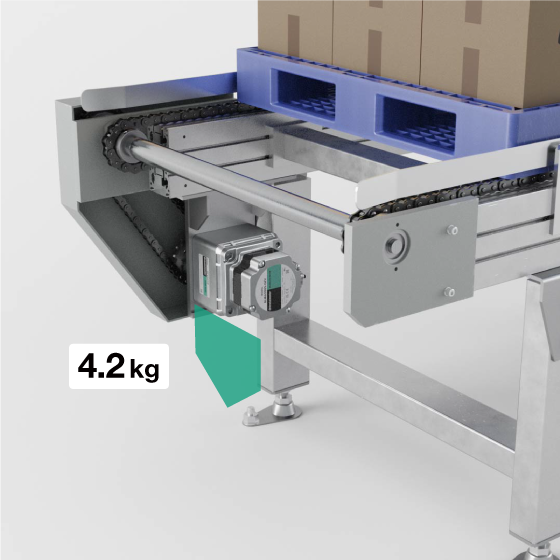

- 馬達重量約減少50 %（ 8 kg→4.2 kg）
- 減輕作業者負擔
| 用途 | 鏈條輸送帶 | |
|---|---|---|
| 馬達種類 | 感應馬達 |
無刷馬達 |
| 馬達規格/品名 | 馬達：輸出200 W 減速機：減速比25 |
馬達：BLM6200S-GFV（輸出200 W） 減速機：GFV6G50（減速比50) |

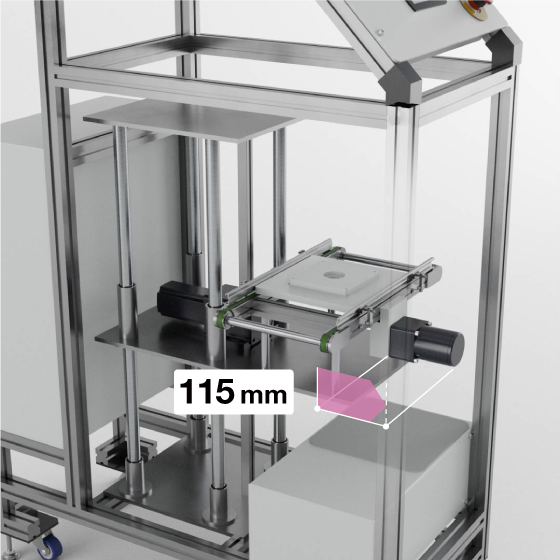

希望將輸送帶整合至小型設備中
與轉矩及安裝尺寸相同的感應馬達相比，無刷馬達具備以下優勢。

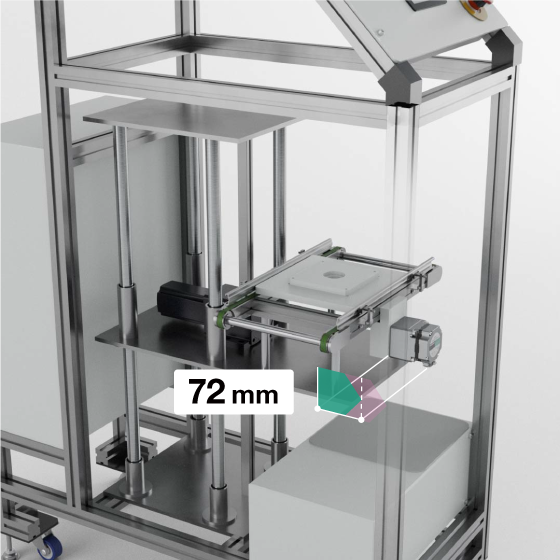

- 馬達突出部分約減少40 %（115 mm→72 mm）
- 有助於設備小型化及佔用面積縮減
| 用途 | 皮帶輸送帶×整合設備 | |
|---|---|---|
| 馬達種類 | 感應馬達 |
無刷馬達 |
| 馬達規格/品名 | 馬達：輸出6 W 減速機：減速比25 |
馬達：BLM230-GFV2（輸出30 W） 減速機：GFV2G10（減速比10） |
無刷馬達技術資訊1
無刷馬達因轉子採用永久磁鐵，較感應馬達具備小型化、薄型化、輕量化及高輸出等優勢。
穩定輸送帶速度
介紹善用無刷馬達「卓越速度穩定性」特性的應用案例。

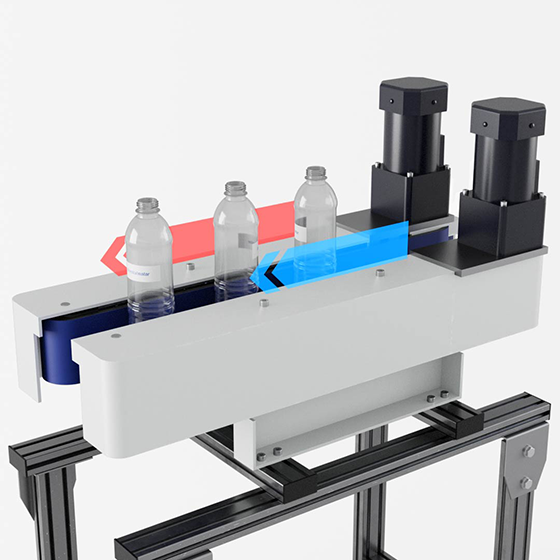

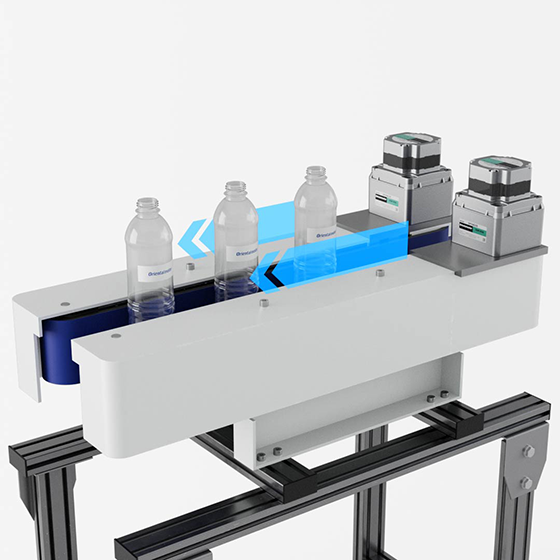

左右輸送帶速度差異導致印字及貼標位置不均勻
與轉矩及安裝尺寸相同的感應馬達相比，無刷馬達具備以下優勢。
- 降低左右輸送帶速度差異
- 提升印字及貼標位置的品質
| 用途 | 側邊輸送帶 | |
|---|---|---|
| 馬達種類 | 感應馬達 |
無刷馬達 |
| 馬達規格/品名 | 馬達：輸出200 W 減速機：減速比25 |
馬達：BLM6200S-GFV（輸出200 W） 減速機 GFV6G50（減速比50） |

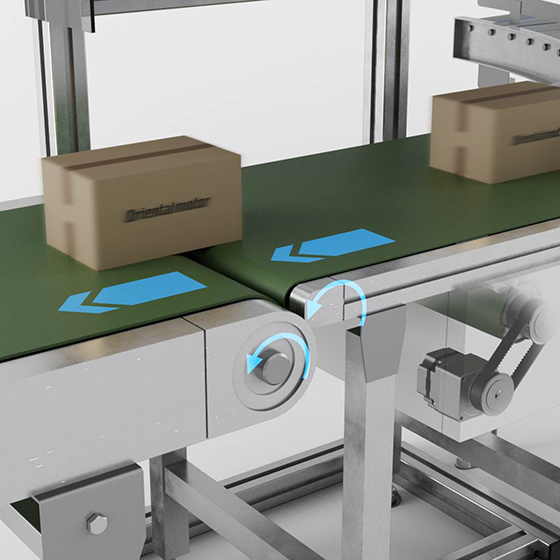

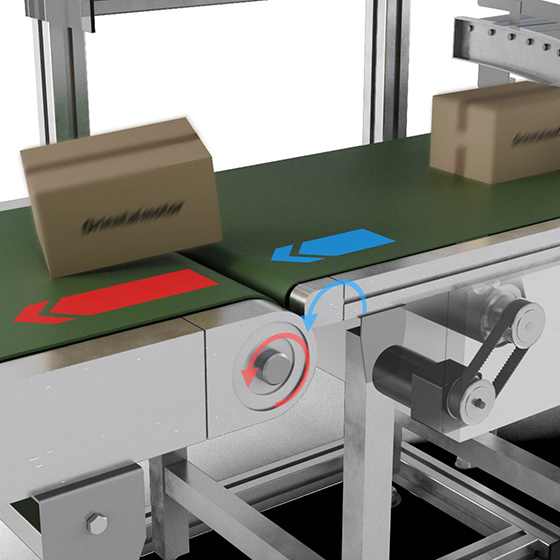

輸送帶交接處工件流動混亂
與轉矩及安裝尺寸相同的感應馬達相比，無刷馬達具備以下優勢。
- 降低工件交接前後皮帶速度差異
- 工件交接更順暢，提升生產效率
| 用途 | 皮帶輸送帶×連接搬送 | |
|---|---|---|
| 馬達種類 | 感應馬達 |
無刷馬達 |
| 馬達規格/品名 | 馬達：輸出6 W 減速機：減速比25 |
馬達：BLM230-GFV2（輸出功率30 W） 減速機：GFV2G10（減速比10） |
無刷馬達技術資訊
無刷馬達透過比較指令速度與檢測速度，並控制兩者差異為零，因此速度穩定性極高。即使馬達負載變動，速度仍能保持穩定。對負載的速度變動率如下所示。
| 無刷馬達 BMU系列 |
感應馬達 ＋通用變頻器（V/f控制） |
|---|---|
| ±0.2 % | -10 %左右（參考值） |
降低輸送帶消耗電力
無刷馬達因轉子採用永久磁鐵，效率優於感應馬達。因此，可有效降低消耗電力及CO2排放量。
將輸送帶應用於食品機械

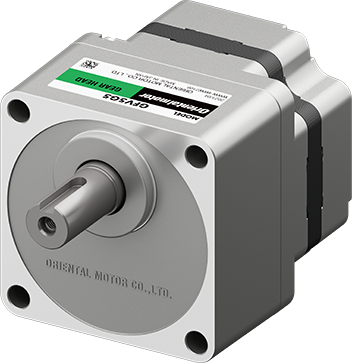

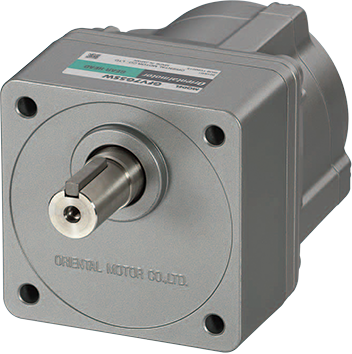

本公司提供符合IP67防塵防水規格的馬達，以及採用H1潤滑脂的馬達。具備耐水、防粉塵、抗鏽蝕及對人體安全性等優點。

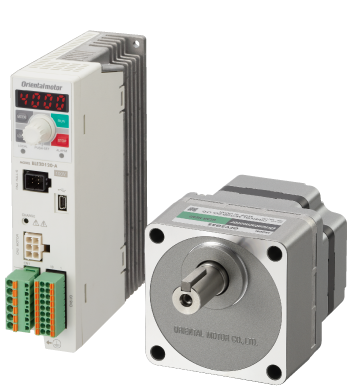

推薦用於輸送帶的無刷馬達產品系列

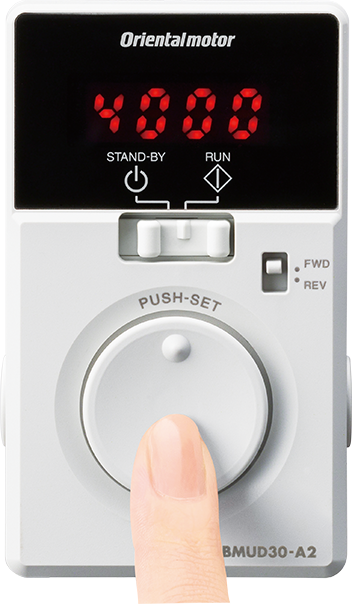

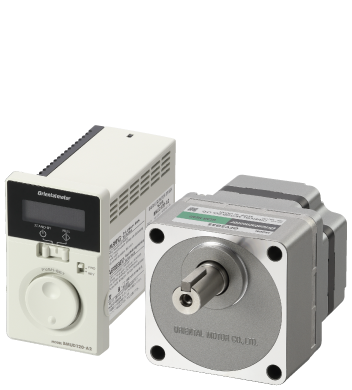

| 系列 | BMU系列 |

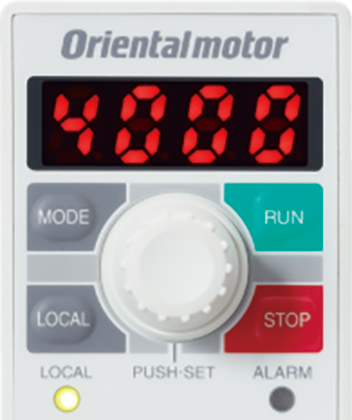

BLE2系列 |

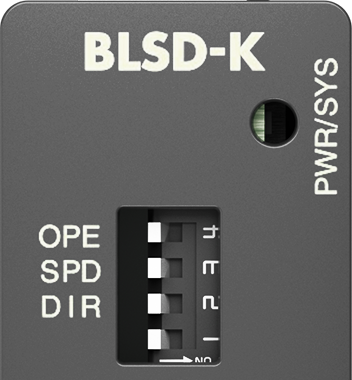

BLE系列 |
|---|---|---|---|
| 主要特點 |
|
|
|
| 輸出 | 30 W～400 W | 25 W～120 W | |
| 電源輸入規格 | AC電源 | DC電源 | |
| 速度變動率 （負載） |
±0.2 % | ||
| 速度控制範圍 | 80～4000 r/min | 100～4000 r/min | |
| 馬達種類 | 平行軸減速機 直交軸減速機 中空軸減速機 圓軸（無減速機） 防塵防水規格 食品機械用H1潤滑油對應 |
平行軸減速機 中空軸減速機 圓軸（無減速機） |
|
針對提升生產力與減少物料搬運設備，包含自動分揀系統、無人搬運車及疊棧系統）之人手需求等課題，我們彙整了相關產品導入與提案的實績案例。
