注射泵浦點膠量精度提升事例

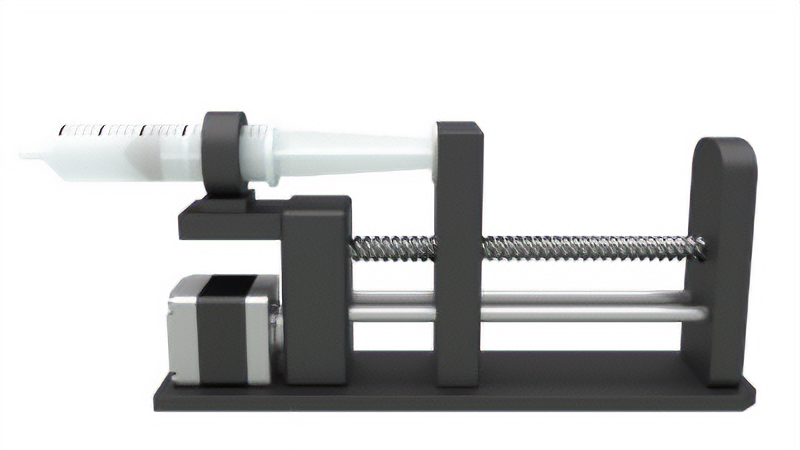

課題
希望提升吐出量的精度
既有設備
- 使用於吐出血液或藥液等液體的用途
- •將滾珠螺桿等機構組裝於基本步級角度1.8°之2相或0.72°之5相步進馬達後驅動
以往的問題點
- 液體的吐出量可能有落差
- 雖然也可透過改變機構來改善，但希望盡量不要改變機構部分或馬達尺寸
解決方法
PKP系列 高解析度型
實現可耐摩擦負載的高精度定位
有助於提升吐出量的精度
步進馬達 PKP系列 高解析度型可耐摩擦負載，實現高精度定位。使用於注射幫浦等有助於提升吐出量的精度。
具體應用範例
耐摩擦負載的構造
高解析度型的2相馬達之基本步級角度為0.9°，5相為0.36°。轉子的齒數為標準型的2倍。因此，可縮小摩擦負載的變位角度。使用於注射幫浦這類經常承受摩擦負載的用途時也可穩定動作，因此可提升吐出量的精度。

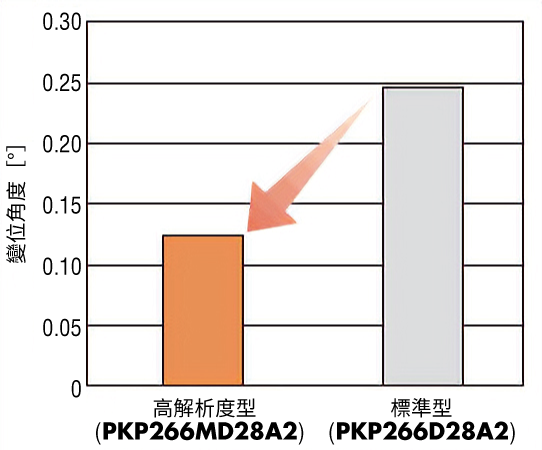

摩擦負載導致的變位角度比較（參考值）
