泵浦的多流量化和流量調整事例

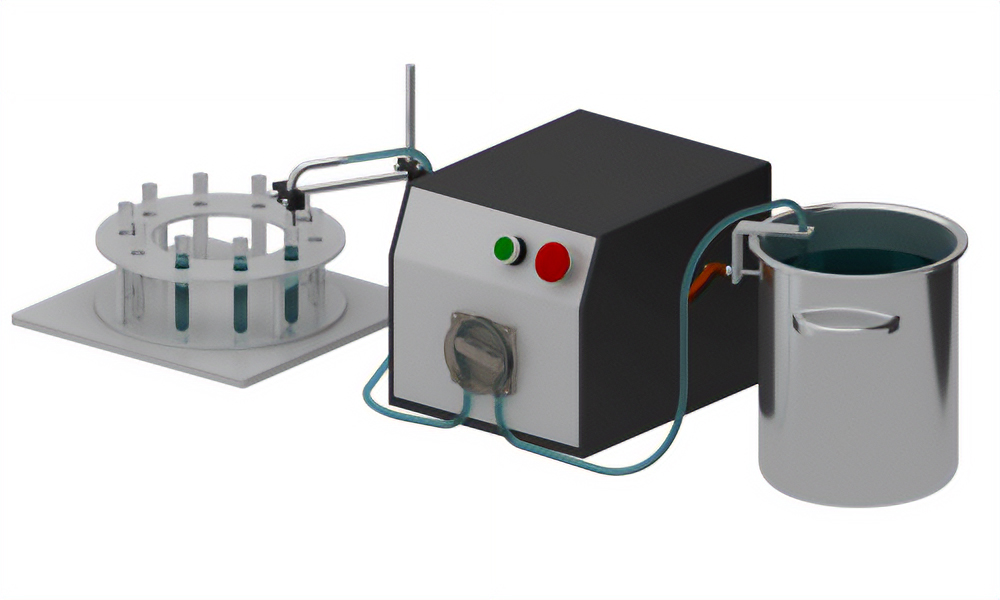

增加產能

既有設備

使用DC電源輸入的步進馬達，精確分配固定量液體的設備。

用途

試劑製造

以往的問題點

• 要增加流量，必須提高轉速，但轉矩不足

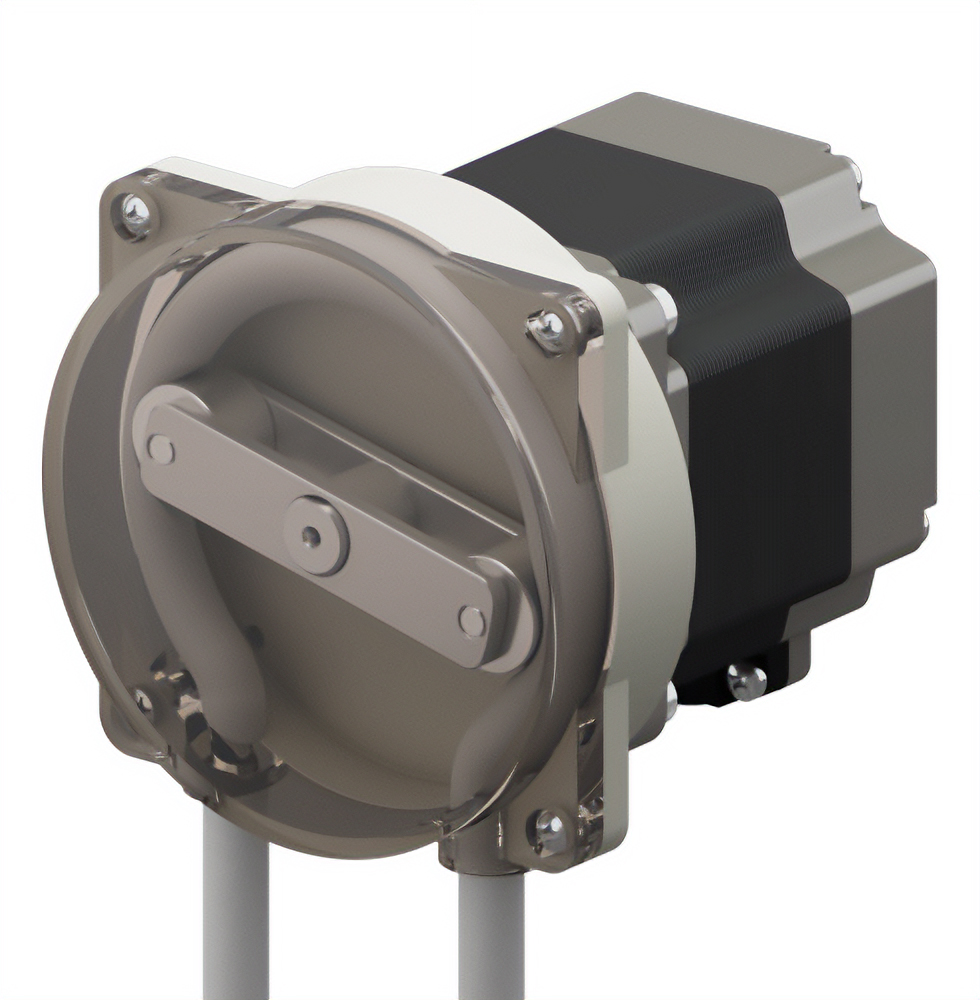

步進馬達 RKⅡ系列
提升高速轉矩並實現大流量

AC電源輸入步進馬達RKII系列與DC電源輸入馬達相比，在高速範圍內具有卓越的轉矩特性。由此，在馬達尺寸不變的情況下，可以提升高負載的進給速度。

具體應用範例

高速轉矩示意

AC電源輸入型步進馬達即使在高速範圍內也能承載額定電流，並且與DC電源輸入型相比具有更優異的轉矩特性。

由於馬達轉矩和電流值成正比，所以如果想要獲得高轉矩，就需要增加電流值。
在RKII系列中，驅動器將AC電源（AC100V、200V）整流為280V的直流，然後施加到馬達。
透過提高施加電壓，加快電流的上升，確保高速範圍內的轉矩。

與DC電源輸入相同、停止時可保持轉矩

由於將AC電源整流為DC電源供給馬達，因此即使停止時也具有穩定的負載保持，並可防止液體回流。
馬達的停止時保持轉矩值可以透過設定驅動器的停止電流來調整。

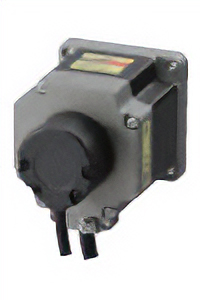

使用附編碼器型來檢測流量

透過使用附編碼器的馬達，即可監視現在位置並檢知位置差距等。
能夠及早發現影響工作物輸送量的異常，有助於提升設備的可靠性。
