分注器（注液設備）的小型化事例

希望將設備小型化

舊有裝置

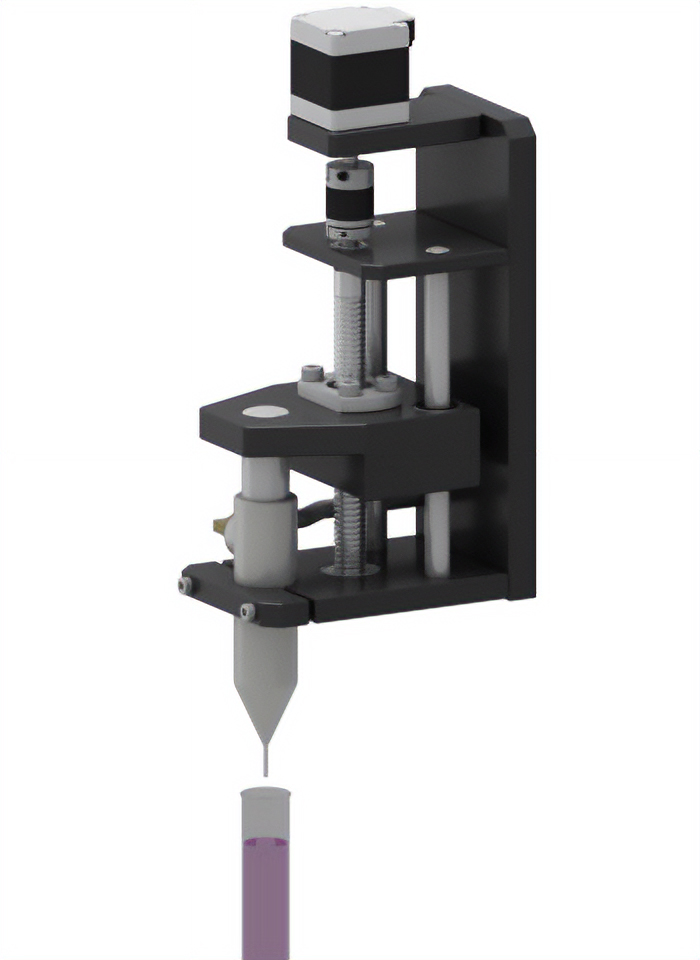

使用步進馬達及滾珠螺桿，能讓液體以定量、高精度塗布的自行組裝機構裝置。

用途

吐出溶液或塗裝、黏著劑等

以往的問題點

• 由於塗布排氣管的設置空間受限，自行組裝機構無法容納

輕巧電動缸 DR 系列
將馬達與滾珠螺桿一體化以節省空間

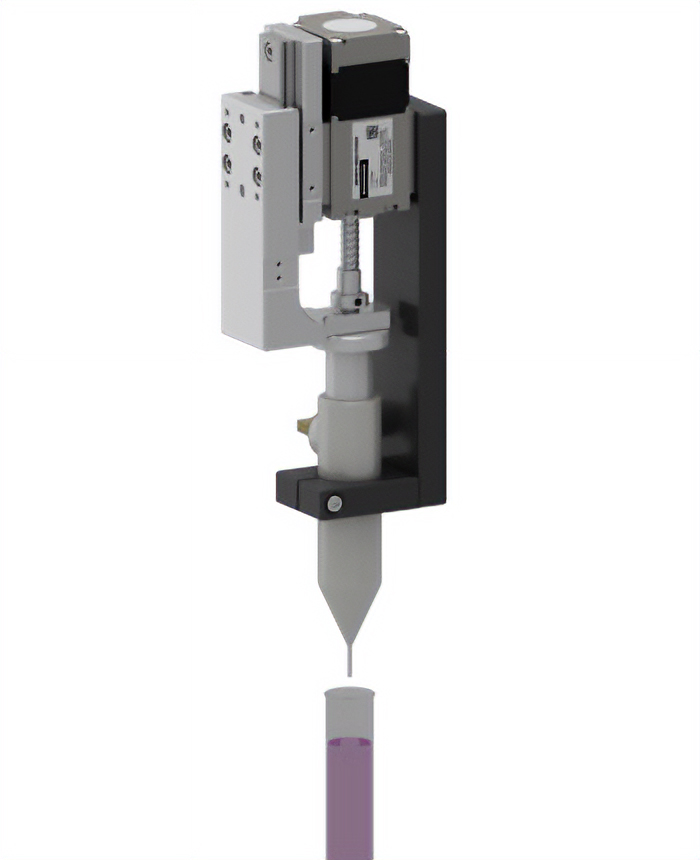

採用步進馬達與滾珠螺桿一體化的輕巧電動缸 DR 系列，比起自行組裝機構，設計上機構總長可變短。

具體應用範例

安裝尺寸 28mm 的輕巧本體

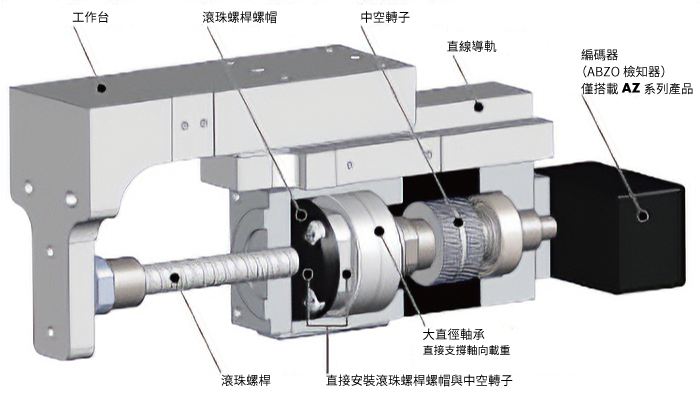

中空轉子與滾珠螺桿的螺帽一體化，因此構造上滾珠螺桿能收納於馬達部，產品本身非常輕巧。

• ※以上的構造圖僅為範例。

可節省分配給連結零件的空間

由於不需直線導軌或聯軸器等連結零件，機構整體可更加小型化。

【以相同行程移動工作物時的構成範例】

	構成 零件數	構成示意圖	使用零件

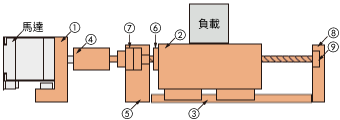

自行組裝時	9点		①安裝板、 ②搬運工作台、 ③直線導軌、 ④聯軸器、 ⑤固定側擋塊、 ⑥滾珠螺桿、 ⑦固定側軸承、 ⑧支持側擋塊、 ⑨支持側軸承
使用 DR系列 工作台型時	1 項		①安裝板

可配合設置空間安裝

DR 系列有多樣的安裝方法。可選擇安裝方法，將有限的設置空間做最大限度運用。
使用多台時，可緊密安裝。有助於節省裝置的橫向空間。

【工作台型、活塞桿型的安裝範例】

正面安裝	側面安裝	使用凸緣安裝 （僅限工作台型）	使用腳座安裝

• ※ 材質：鋁，表面處理：無

原點檢知器的設置空間及省略配線

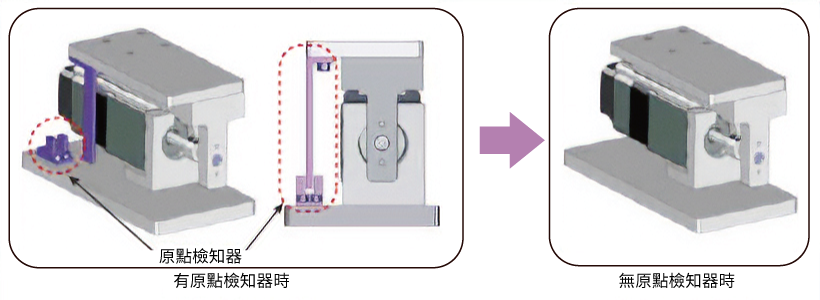

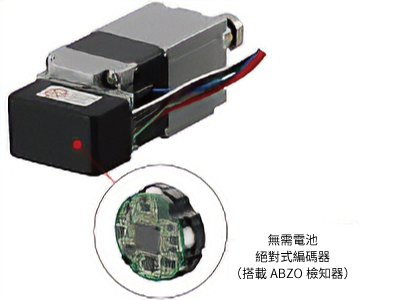

混合式控制系統 αSTEP AZ 系列搭載型※使用機械式絕對式編碼器偵測、管理位置資訊、不需機構側的原點檢知器。除了刪減檢知器的設置空間，也可節省檢知器配線。

• ※ DR 系列有搭載 αSTEP AZ 系列的機型及搭載 PKP 系列的機型。詳細內容請參閱產品頁面。
