皮帶輸送機側邊之馬達搬運機構－小型化案例

提高操作性能，同時減少輸送機側面的凸起物

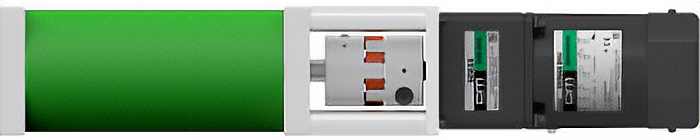

既有設備

三相感應馬達透過聯軸器連結並驅動（並使用變頻器進行速度控制）。

適用

運輸負載

以往的問題點

• 傳動馬達從輸送機側面突出，造成需要額外的空間。
  （每台傳送帶佔用空間較大，難以增添新設備）
• 設備中需要安裝的零件數量眾多，增加了整體組裝工時。

無刷馬達 BMU系列
直交軸減速機 JH減速機
節省輸送機空間並減少工作時間

於小型、高出力無刷馬達 BMU 系列中使用 JH 減速機（直交軸減速機），可減少馬達在輸送機側邊的突出量。此外，JH減速機是空心準雙曲面齒輪，減少了將其連接到傳送帶所需的零件數量。
這將減少整體組裝人工，從而有助於減少工作時間。

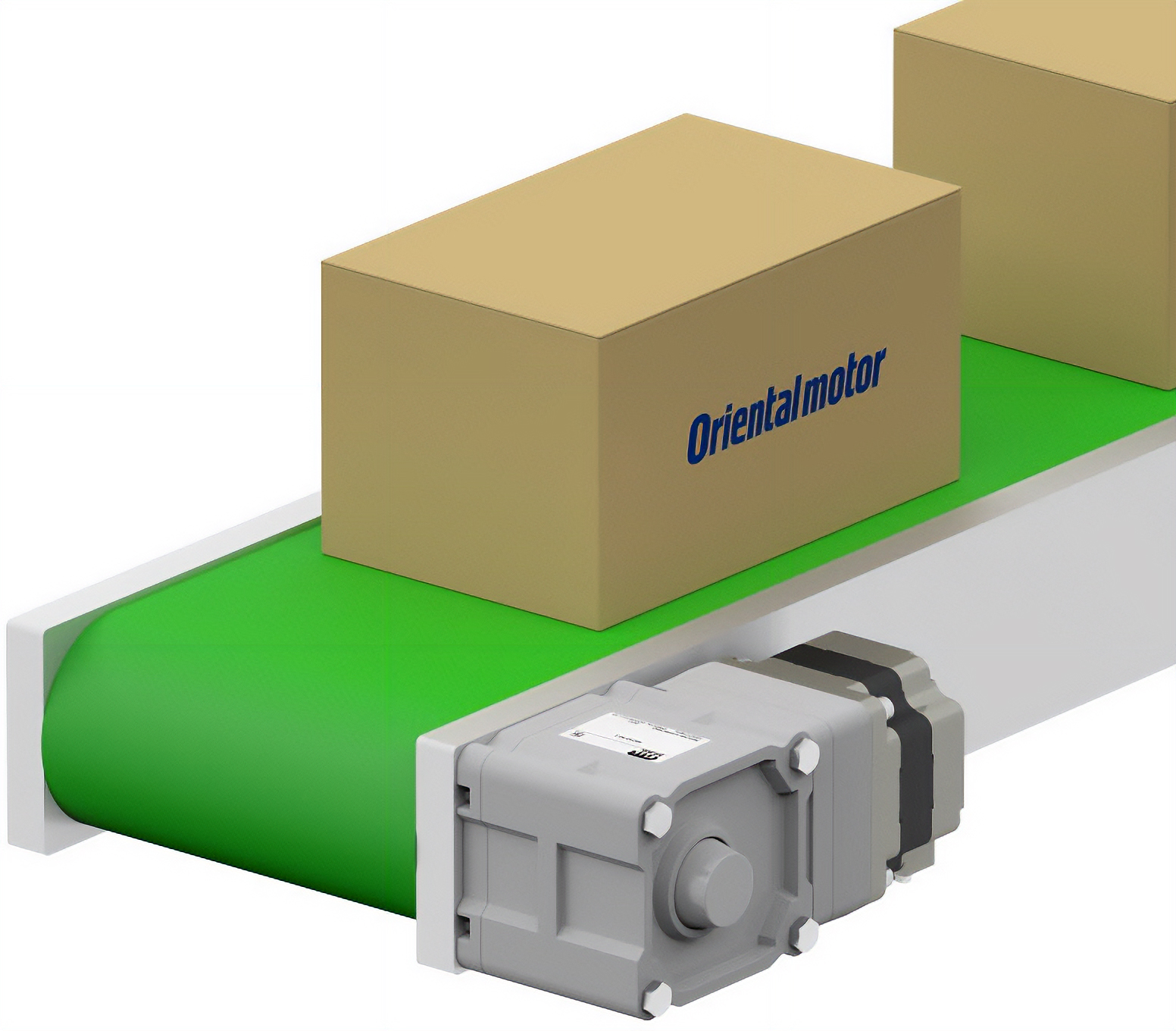

規格應用範例

• 採用具備高強度與高容許轉矩特性的直交軸中空戟齒輪JH減速機。
• 減速機直接連結於皮帶輸送機軸心，有助於節省空間。

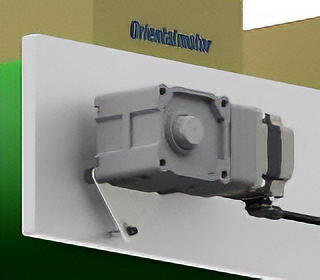

• 如果使用轉矩臂，可以將其固定在傳送帶上的一個位置。

減少零件數量可以縮短工作時間

透過省略傳輸機構，可以減少設計和組裝所需的時間，以及零件訂購和管理所需的時間。

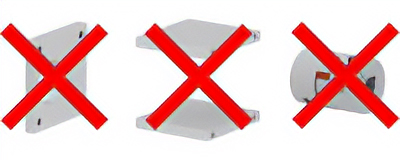

	輸送機的設備寬度與高度	聯軸器所需零件數量
既有設備		附安裝板 聯軸器×1 墊襯×2

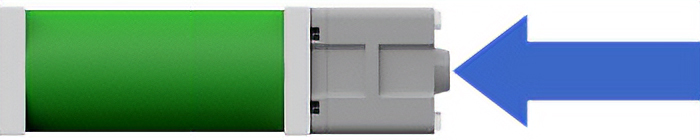

BMU系列 JH減速機
