鏈條輸送帶 馬達的小型・輕量化事例

在不降低轉矩的同時減少馬達的尺寸和重量

既有設備

輸出功率為0.4kW的三相感應馬達，連接鏈輪機構來驅動（使用變頻器進行速度控制）

用途

重物運輸

以往的問題點

• 馬達本身又大又重，使得將馬達組裝到輸送機上成為一項困難的任務
  （想減輕重量，但由於設備用途，不能在馬達輸出或轉矩上妥協）
• 馬達和減速機一體化，使得馬達十分笨重、且需要一定的人力來進行維護

無刷馬達 BMU系列
腳座安裝減速機 JB減速機
小型・輕量化的同時保持轉速和轉矩

小型・高功率的無刷馬達BMU 系列、實現馬達的小型・輕量化。
即使是用於輸送重物的鍊式輸送機，也可以透過高強度・高容許轉矩的JB減速機，使用與既有相同的轉矩來驅動

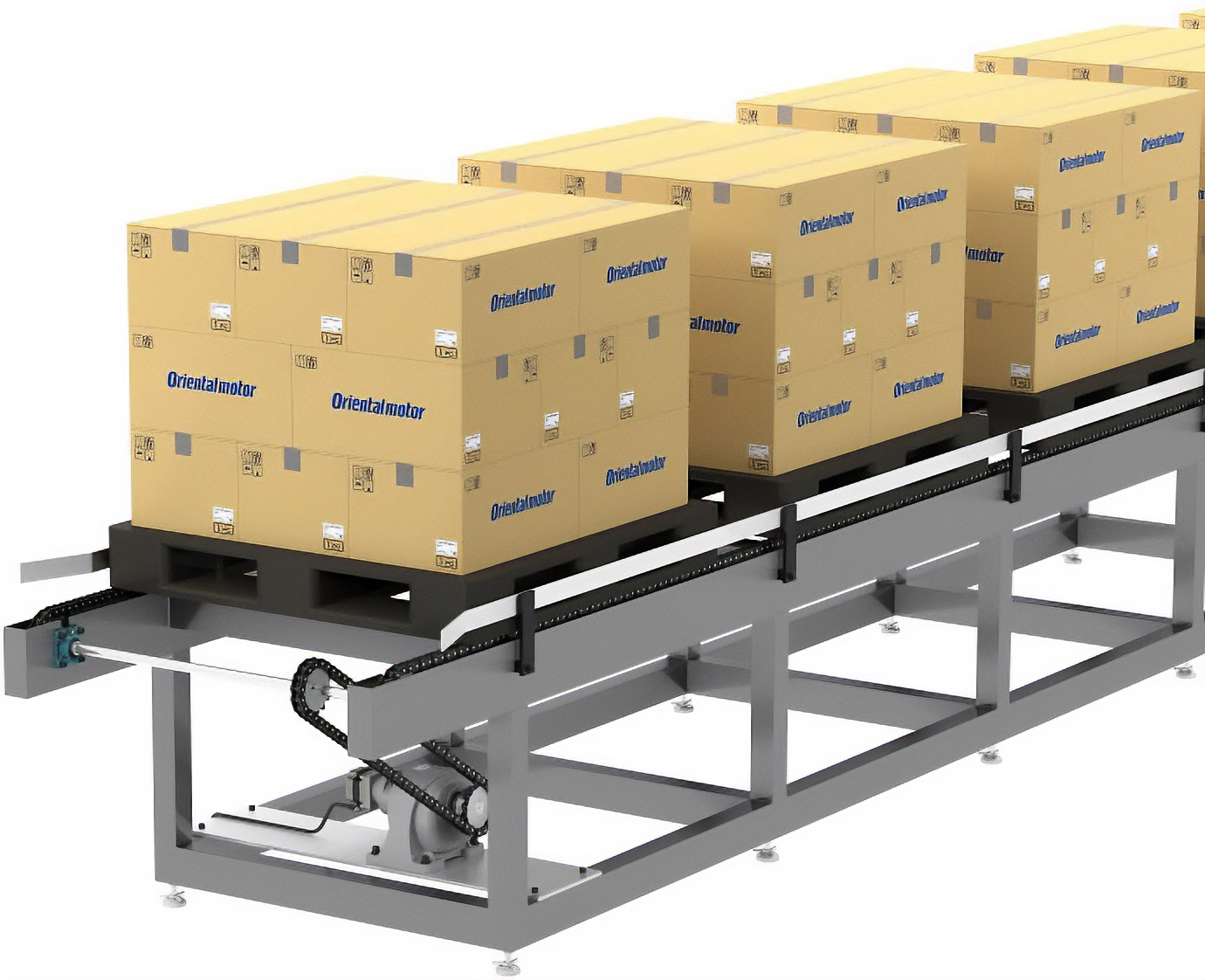

具體應用範例

觀看影片了解設備的動作

• 採用高強度・高容許轉矩的腳座安裝JB減速機
• 包含轉矩、在馬達的性能相同或更好的狀況下，實現小型・輕量化

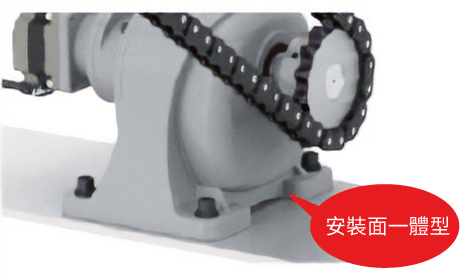

• 由於是腳座安裝減速機，因此更容易安裝到設備上。

馬達的小型・輕量化

與同等性能相比，重量可減少18.4kg，總長度可減少121mm。

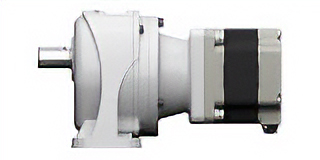

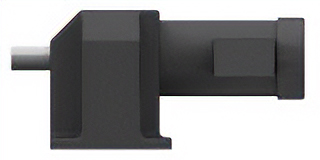

	一般的三相感應馬達	BMU 系列 JB減速機
馬達外觀
輸出	0.4千瓦	0.4千瓦
減速機型	腳座安裝型	腳座安裝型
減速比	295	600
減速機出力軸的 容許轉矩	580 N·m (0.593 ~ 2.9 r/min)	583 N·m (0.13 ~ 2.5 r/min)
重量	37 kg	18.6 kg 減輕18.4 kg
全長	507 mm	386 mm 減少121 mm

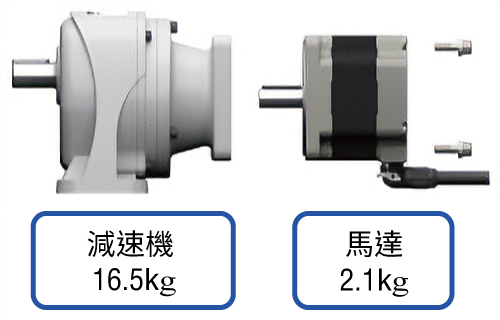

馬達和減速機可分離

由於減速機和馬達可以拆卸，因此可以使馬達變得更輕，從而減輕維護的負擔。
例如可實現不拆裝減速機，僅更換馬達等靈活的作業。

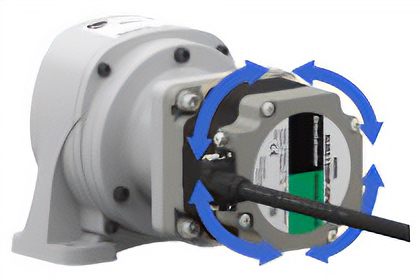

馬達的連接器位置能以90 度為單位變更。
電纜線出線方向可調整，使接線更容易維護。
