2列式輸送帶和馬達直結的省空間化事例
課題
縮減輸送機側面的突出物和浪費的空間
既有設備

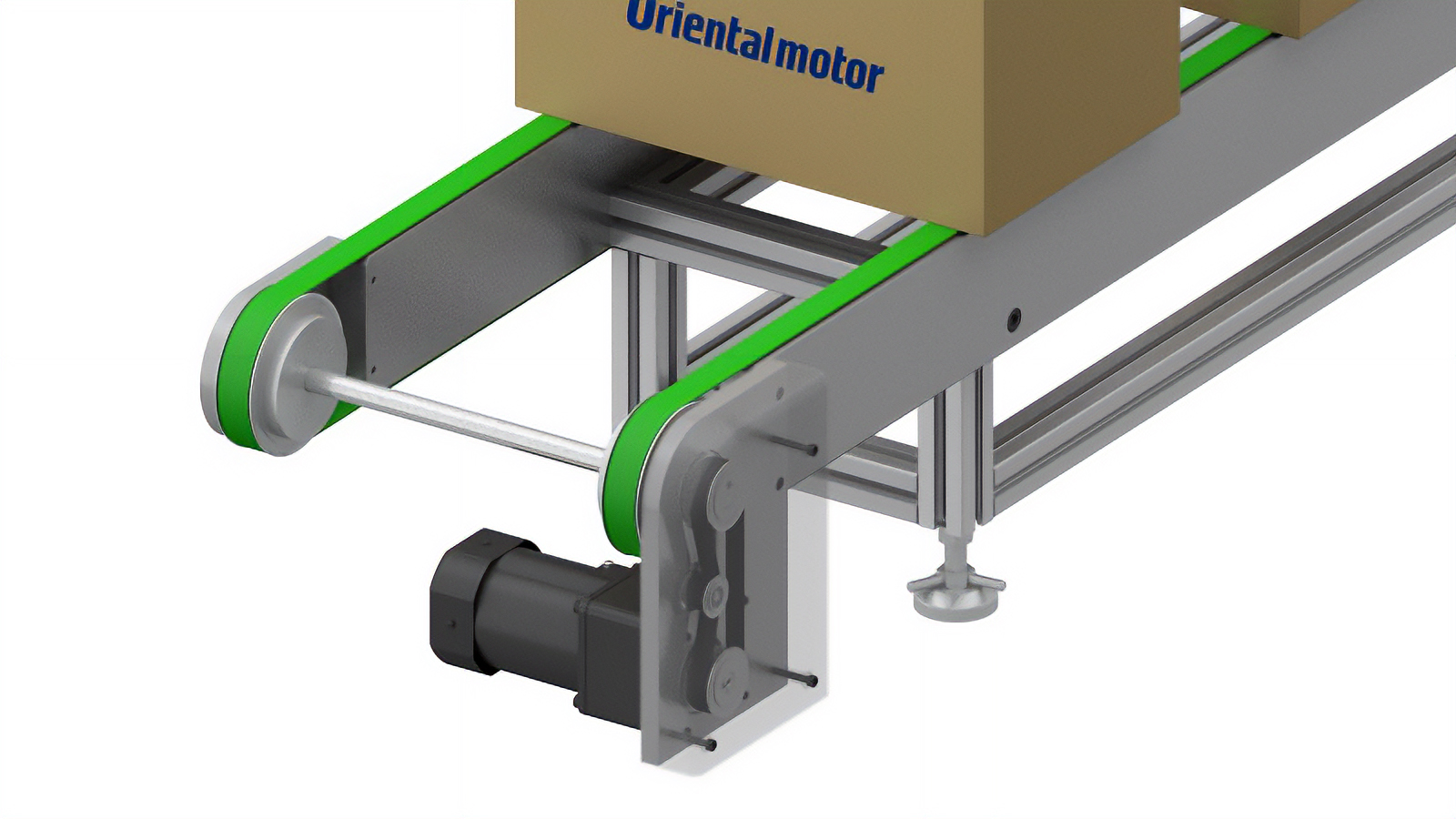

三相感應馬達安裝在雙皮帶輸送機下方，透過同步帶輪機構驅動（採用變頻器進行速度控制）
- 用途
- 紙箱運輸
以往的問題點
- 傳動機構從輸送機側面突出，造成需要額外的空間。
- 想要設計在狹小的空間也可以使用的輸送帶，因此不希望寬度和底部還需要額外的空間
- 安裝設備需要許多零件，增加了整體組裝工時
解決方法
無刷馬達 BMU系列
直交軸減速機 JH減速機
實現更輕薄且省空間的輸送機

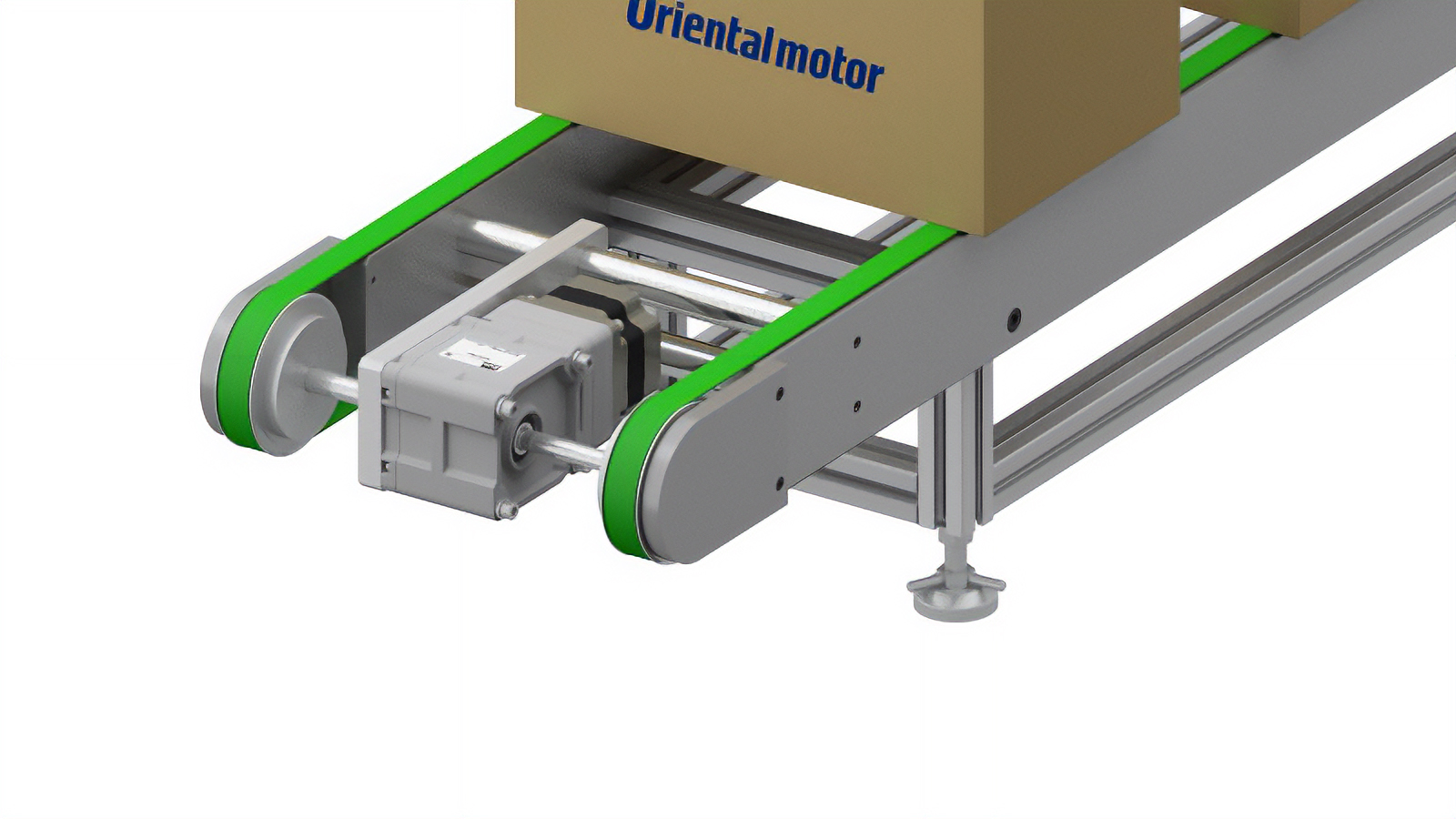

馬達安裝在2列輸送帶之間，採用小型・高輸出的無刷馬達BMU系列、與高強度・高容許轉矩的直交軸中空戟齒輪JH減速機。這種設計可以消除輸送機側面和底部的突出部分和額外空間，從而節省空間。
具體應用範例
- 高強度・高容許轉矩的直交軸中空戟齒輪JH減速機。
- 在2列輸送帶之間設置馬達，皮帶驅動軸安裝在負載軸的兩端
- 透過負載軸驅動左右兩側的皮帶
透過減少不必要的空間和零件數量來降低總成本
這樣不但節省了馬達和輸送機構的空間，也減少了設計、組裝時間以及零件訂購和管理的時間。
| 既有設備 | 使用 JH 減速機時 | |
|---|---|---|

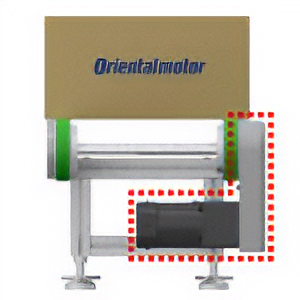

| 輸送機側面的裝置寬度和高度 |
|

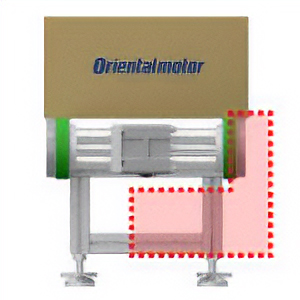

寬度和底部空間減少，設備小型化 |
| 最低限所需零件數量 |
|
|
