螺旋輸送機（送料器）的搬運能力提升案例

穩定輸送機的進料速度並減小馬達部分的尺寸

既有設備

以200 W～400 W 三相感應馬達及減速機驅動之螺旋輸送機

用途

粉末、穀物和飼料的運輸

以往的問題點

• 儘管貨運量波動很大，但仍需維持運輸速度和運量的穩定。
• 節省設備和馬達部件的空間

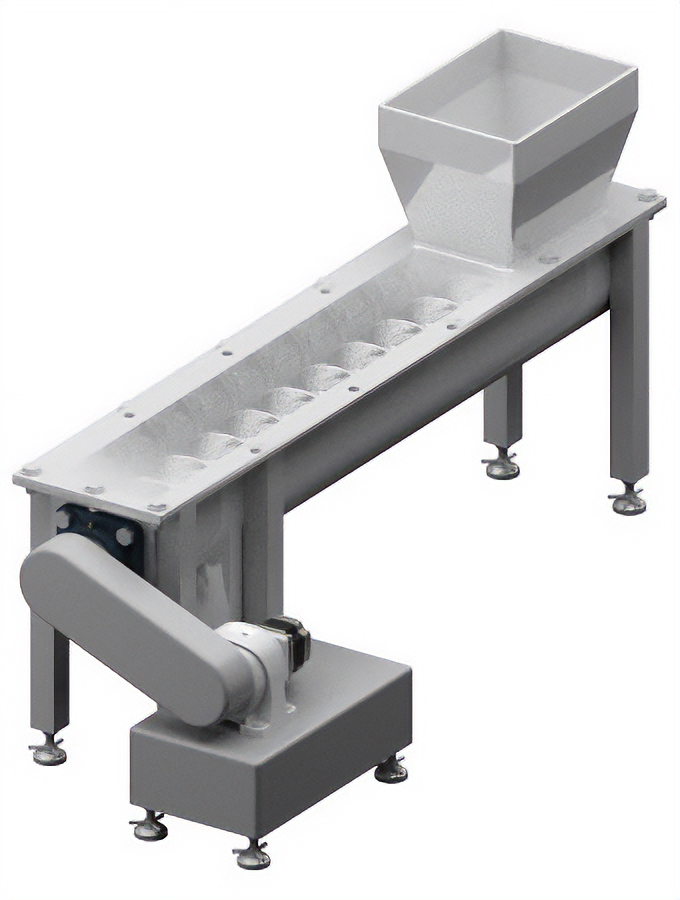

200 W、400 W無刷馬達（附減速機）
以實現小型化與穩定搬運

透過採用無刷馬達BMU系列與BLE2系列的高強度、高轉矩減速機與馬達，相較於使用三相感應馬達，其體積與重量皆顯著地實現了小型化與輕量化。馬達與減速機具備IP66保護等級，展現優異的耐環境性（JB 減速機除外）。
此外，透過回饋控制可實現穩定的搬運速度，進而提升設備的搬運能力。

規格應用範例

優異的轉速穩定性，確保了設備穩定的搬運量。

速度變動率（對負載）為±0.2％^*1。
換算成轉速時，設定於3000 r/min下的變動量為 ±6 r/min；若使用減速比1/20的減速機，變動量則僅有±0.3 r/min。

即使負載黏度高或負載波動，也能穩定運作。此外，轉速可以以1 r/min為單位進行數位化設定。^*2。

此外，其驅動轉速高於三相感應馬達，有助於提升設備每小時的搬運量。

*1

三相感應馬達搭配變頻器時為-15％（參考值）

*2

亦可進行輸送帶速度（m／sec）的顯示與設定。

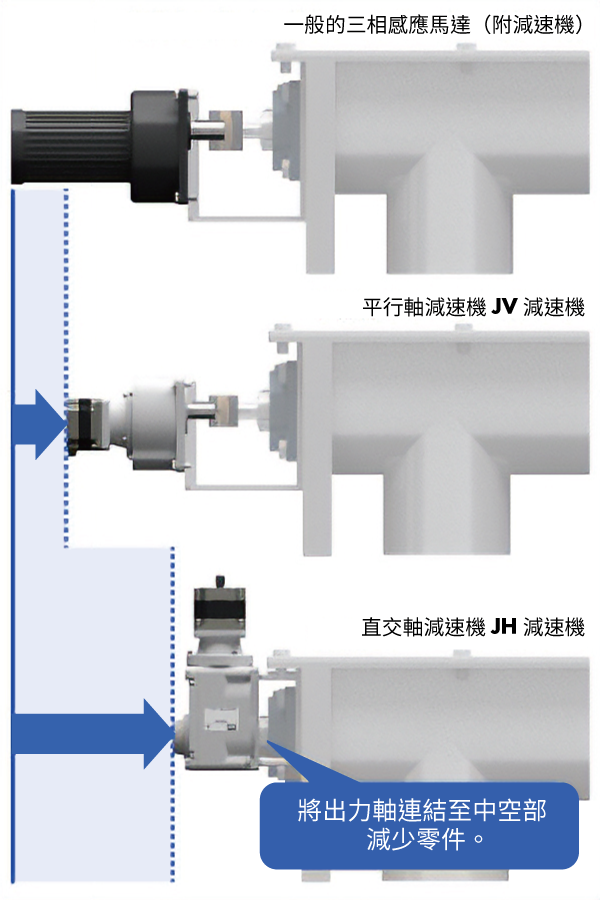

小型馬達和可選齒輪箱使其結構緊湊、重量輕。

這些高效率馬達比三相感應馬達體積更小，但功率更高。您可以根據您的應用需求，從各種組合式減速機產品系列中進行選擇。
利用減速機增加轉矩，可以縮小設備尺寸，減輕設備重量，使馬達安裝和更換更加容易。

減速機種類	平行軸減速機	腳座安裝減速機時	直交軸減速機
	JV減速機	JB減速機	JH減速機
外觀
特徵	高齒輪比～1/450 IP66 保護等級 不鏽鋼出力軸	一體式腳座安裝 高剛性 高速比～1/1200	省空間、省成本 高強度 IP66 保護等級 不鏽鋼出力軸

採用直交軸中空軸型減速機，可省略聯軸器、皮帶與皮帶輪系統的使用，進而降低零件成本與組裝工數。

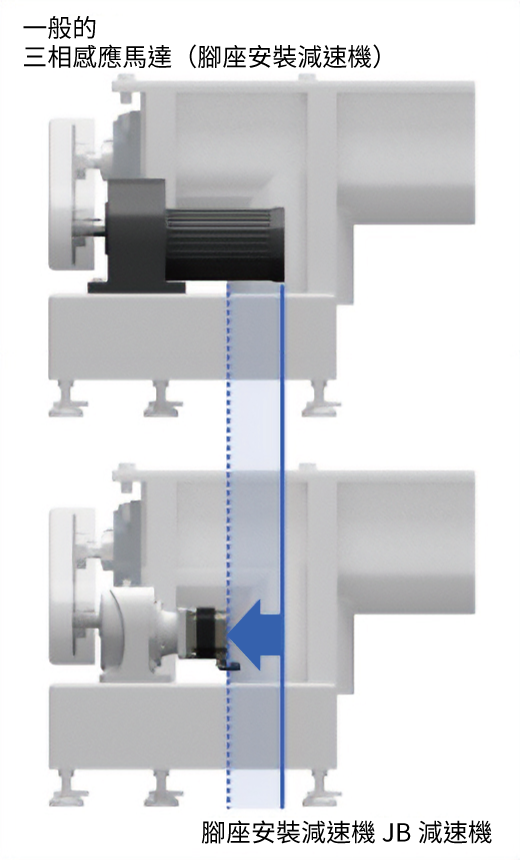

藉由將馬達從腳座安裝型變更為直交軸減速機，可進一步節省空間。

根據您的應用需求，我們提供2條驅動程式產品線供您選擇。

可根據設備所需的條件選擇要組合的驅動器（系列）。

	BMU系列	BLE2系列
外觀
概要	搭載顯示面板與設定旋鈕， 操作簡便，只需旋轉和推動即可。只需簡單接線即可 連接馬達和驅動器。以實惠售價提供。	透過上位控制器的I/O進行速度切換 也可以透過直流電壓來調整轉速。配備了轉矩限制功能等一系列功能， 透過電腦進行設定和指令 也有可能。
速度設定數量	4點	16點
速度設定方法	數位設定	數位設定 類比設定（外部調速器或外部直流電壓）
