小型電動缸DRS2系列 產品陣容
小型電動缸、驅動器、連接用電纜線套件為單體販售。也可以組合訂購。
小型電動缸
| 種類 | 安裝尺寸 | 行程 | 滾珠螺桿 | 電纜線出線方向 | 電磁剎車 | |
|---|---|---|---|---|---|---|
| 產品陣容 | 導程 | |||||
|
42 mm | 40 mm | 轉造 | 2 mm/ 8 mm |
右/左 | 無電磁剎車 附電磁剎車 |
| 準確 | 2 mm | |||||
|
42 mm | 40 mm | 轉造 | 2 mm/ 8 mm |
- | 無電磁剎車 附電磁剎車 |
| 精度 | 2 mm | |||||
| 60 mm | 50 mm | 轉造 | 4 mm | |||
小型電動缸備有尺寸為 20 mm 和 28 mm 。詳情請點選此處
注意事項
使用無導軌型，需設定中心及讓螺桿止轉。

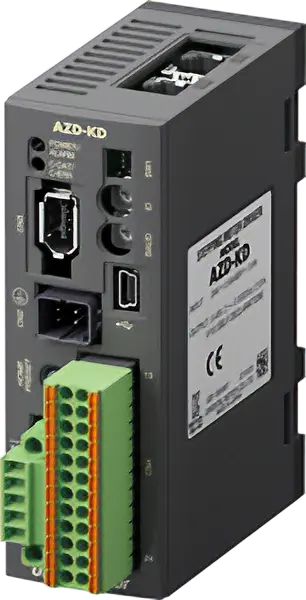

驅動器
| 驅動器型 | 電源輸入 [V] |
|
|---|---|---|
 |
內藏定位功能 | DC24/48 V |
| RS-485通訊附脈波列輸入 | ||
| 脈波輸入 | ||
| EtherNet/IP對應 | ||
| EtherCAT對應 | ||
| PROFINET對應 |

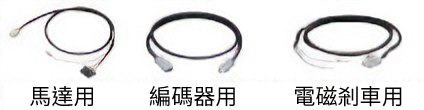

連接用電纜線套件/可動連接用電纜線套件
- 從馬達拉出的馬達電纜線、編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。
請考慮連接電纜或連接電纜組。 - 對於電纜彎曲的應用，請使用柔性連接電纜或柔性連接電纜套件。
| 系列 | 長度 ［m］ |
|
|---|---|---|
| DRS2系列 |
連接用電纜線套件(可動連接用電纜線套件)
|
0.5～20 |
