DR 系列小型電動缸 產品線
請分別訂購小型電動缸、驅動器、連接用電纜線。
小型電動缸
| 型號 | 安裝尺寸 | 行程 | 滾珠螺桿 | 電纜線出線方向 | 安裝板 | |
|---|---|---|---|---|---|---|
| 種類 | 導程 | |||||
|
20 mm | 25 mm | 精度，無外蓋 / 精密，附蓋 |
1 mm | 下/右/左 | 無/ 附凸緣 附腳座 |
| 28 mm | 30 mm | 轉造，無外蓋 / 轉造，附外蓋 |
1 mm | |||
| 精密，無外蓋 / 精密，附外蓋 |
1 mm / 2.5 mm |
|||||
|
20 mm | 25 mm | 精密，無外蓋 / 精密，附外蓋 |
1 mm | 上/下/ 右/左 |
無 |
| 28 mm | 30 mm | 轉造，無外蓋 / 轉造，附外蓋 |
1 mm | 無/ 附腳座 |
||
| 精密，無外蓋 / 精密，附外蓋 |
1 mm / 2.5 mm |
|||||
尺寸為 42 mm 和 60 mm 的小型電動缸也適用於所有驅動器類型。詳情請點選此處
注意事項
使用標準型，需設定中心及讓螺桿止轉。

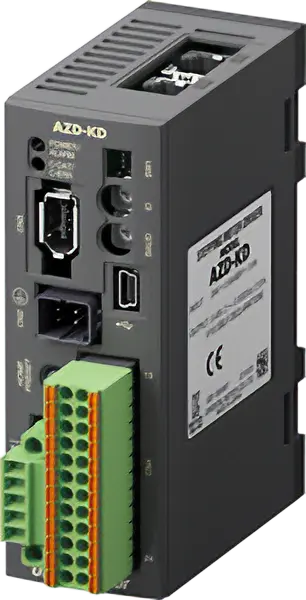

驅動器
| 驅動器型 | 電源輸入 [V] |
|
|---|---|---|
 |
內藏定位功能 | DC24 V |
| RS-485通訊附脈波列輸入 | ||
| 脈波列輸入 | ||
| EtherNet/IP對應 | ||
| EtherCAT對應 | ||
| PROFINET對應 |
連接用電纜線套件/可動連接用電纜線套件
- 從馬達拉出的馬達電纜線、編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。請同時考慮連接電纜或連接電纜線套件。
- 如電纜線需要彎曲，請使用可動連接用電纜線。
| 系列 | 長度 ［m］ |
|
|---|---|---|
| DR系列 |
|
0.5～20 |
