步進馬達 PKP系列/PK系列（2相）

PKP242D23A2-H50

產品類別	品名	單價未稅（網路商店優惠價）	出貨日
馬達	PKP242D23A2-H50	NT$22,000（NT$19,800）	16個工作天（數量：1～3）

• 馬達連接用電纜線為分開購買。
• 出貨日的詳細資訊請點選此處。

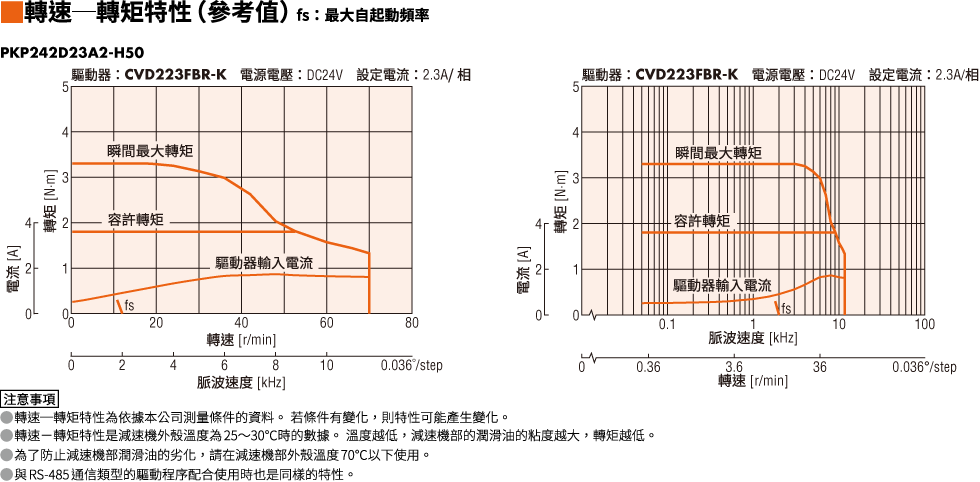

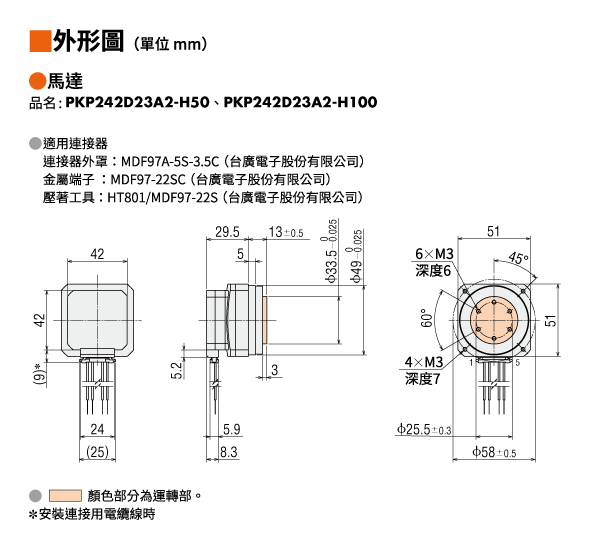

規格

項目		規格
使用環境（動作時）	環境溫度	-10~+50℃（無凍結）薄型諧和式減速機型為0~+40°C（無凍結）
	環境溼度	85%以下。（無結露）
	環境	無腐蝕性氣體、灰塵。避免直接接觸水、油等。
溫度上升		線圈溫度上升為80 ̊C以下。（依據本公司測量條件）
靜止角度誤差^*1		±3 弧分（±0.05˚） [PKP21□、PKP242、PKP262為 ±5 弧分 (±0.083°)、 PK26□J、PK26□JD為 ±2 弧分 (±0.034°)]
出力軸振幅		0.05 T.I.R.（mm）^{4 5}
軸心垂直方向移動量^*2		0.025 mm以下。（負載5N） [PKP203 負載2.5N]
軸心方向移動量^*3		0.075 mm以下 (載重10 N) [PKP203・PKP21□負載1N，PKP22□、PKP242、PKP262 負載2.5N]
安裝內緣與軸的同心度		0.075 T.I.R.（mm）^*4
安裝面與軸的垂直度		0.075 T.I.R.（mm）^*4

*1: 全步級、無負載時的數值（因負載大小而異）。
*2: 軸心垂直方向移動量：當垂直於馬達軸尖端施加載重5N（PKP203 載重2.5 N）時，軸位置在徑向上的位移。
*3: 軸向移動量：對馬達出力軸施加軸方向載重10N（PKP203、PKP21□載重1 N、PKP22□、PKP242、PKP262載重2.5 N）時的軸方向出力軸位置的變形位移量。
*4: T.I.R.（Total Indicator Reading）：以標準軸心為中心點，將測量部位運轉一圈，以分厘表測得之總量。
*5: PKP244P 具有 0.025 T.I.R. (mm)

表示出力軸側觀察時的旋轉方向。
減速機出力軸相對於標準型馬達出力軸的旋轉方向會根據減速機型和減速比而變化。請檢查下表。

系列	減速比	從馬達出力軸側觀察的旋轉方向
TS減速機型	3.6、7.2、10	同一方向
TS減速機型	20、30	相反方向
TH減速機型安裝尺寸 28 mm	7.2、10	相反方向
TH減速機型安裝尺寸 28 mm	20、30	同一方向
TH減速機型安裝尺寸 42 mm、60 mm、90 mm	3.6、 7.2、10	同一方向
TH減速機型安裝尺寸 42 mm、60 mm、90 mm	20、30	相反方向
SH減速機型安裝尺寸 28 mm	7.2、36	同一方向
SH減速機型安裝尺寸 28 mm	9、10、18	相反方向
SH減速機型安裝尺寸 42 mm、60 mm	3.6、 7.2、 9、10	同一方向
SH減速機型安裝尺寸 42 mm、60 mm	18、36	相反方向
SH減速機型安裝尺寸 90 mm	3.6、7.2、9、10、18	同一方向
SH減速機型安裝尺寸 90 mm	36	相反方向
CS減速機型	5、10、15、20	同一方向
FC減速機型 PS減速機型 PN減速機型 HPG減速機型	總減速比	同一方向
諧和式減速機型	50、100	相反方向
