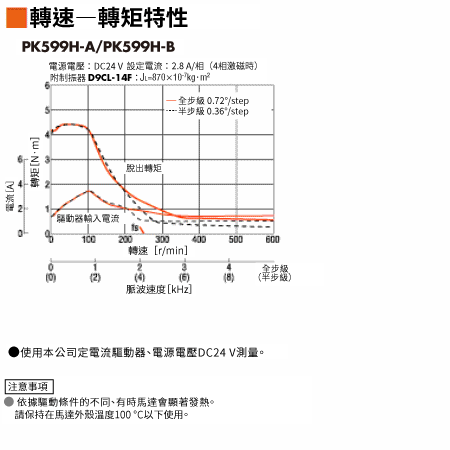

特性圖

特性圖

外形圖

馬達

馬達

資料下載

其他規格

一般規格

規格		馬達
耐熱等級		130(B)
絕緣電阻		於常溫常濕下，馬達的線圈、外框間以DC500V高阻錶測量，測量值為100MΩ以上。
絕緣耐壓		在常溫常濕下，即使在馬達線圈和外框之間施加1.0 kV 50 Hz或60 Hz 1 分鐘，未觀察到異常。 (0.5 kV為PK54□)
使用環境（動作時）	環境溫度	-10∼+50℃（無凍結）
	環境溼度	85%以下。（無結露）
	環境	無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。
溫度上升		額定電流下5相激磁，線圈溫度上升為80℃以下。靜止時（電阻法）
靜止角度誤差*1		±3 弧分（±0.05˚）
出力軸振幅		0.05 T.I.R. (mm)*4
軸心垂直方向移動量*2		0.025 mm以下。（負載5N）
軸向移動量*3		0.075 mm以下。（負載10N）
安裝內緣與軸的同心度		0.075 T.I.R. (mm)*4
安裝面與軸的垂直度		0.075 T.I.R. (mm)*4

*1

全步級、無負載時的數值。（該值隨負載大小而變化。）

*2

軸心垂直方向移動量：當垂直於馬達軸尖端施加5N負載時，軸位置在徑向上的位移。

*3

軸向移動量：向馬達軸施加10N的軸向負載時的軸位置位移。

*4

T.I.R.（Total Indicator Reading）：以標準軸心為中心點，將測量部位運轉一圈，以分厘表測得之總量。

注意事項

• 進行絕緣電阻測量、絕緣耐壓測試時，請分開馬達和驅動器。

容許懸吊載重、容許推力載重

單位：N

種類	馬達安裝尺寸	馬達產品名稱	減速比	容許懸吊載重					容許推力載重
				與出力軸端的距離［mm］
				0	5	10	15	20
高轉矩型	20 mm	PK213P、PK214P、PK513P	-	12	15	-	-	-	3
	28 mm	PK223P、PK224P、PK225P、PK523P、 PK525P、PK523HP、PK525HP		25	34	52	-	-	5
	35 mm	PK233P、PK235P		20	25	34	52	-	10
	42 mm	PK244P、PK246P、PK544P、PK546P		20	25	34	52	-	10
	56.4 mm	PK264P、PK266P、PK268P		61	73	90	110	160	20
高轉矩和高效型	42 mm	PKE243、PKE244、PKE245		20	25	34	52	-	10
高解析度型 ／ 高解析度型 附編碼器	28 mm	PK523PM、PK524PM、PK525PM、 PK523HPM、PK524HPM、PK525HPM		25	34	52	-	-	5
	42 mm	PK243M、PK244M、PK245M、 PK544PM、PK546PM		20	25	34	52	-	10
	56.4 mm	PK264M、PK266M、PK268M		54	67	89	130	-	20
	60 mm	PK564PM、PK566PM、PK569PM		90	100	130	180	270	20
標準型 ／ 標準型 附端子箱型 ／ 標準型 附編碼器 ／ 標準型 附電磁剎車	42 mm	PK243、PK244、PK245、PK543 PK544、PK545		20	25	34	52	-	10
	50 mm	PK256、PK258		54	67	89	130	-	20
	56.4 mm	PK264、PK266、PK268		54	67	89	130	-	20
	60 mm	PK564、PK566、PK569		63	75	95	130	190	20
	85 mm	PK596、PK599、PK5913、PK296 PK299、PK2913		260	290	340	390	480	60
SH減速機型	28 mm	PK223P	7.2、9、10、18、36	15	17	20	23	-	10
	42 mm	PK243	3.6、7.2、9、10、18、36、50、100	10	15	20	30	-	15
	60 mm	PK264	3.6、7.2、9、10	30	40	50	60	70	30
			18、36、50、100	80	100	120	140	160
TH減速機型	28 mm	PK523P	7.2、10、20、30	15	17	20	23	-	10
	42 mm	PK543	3.6、7.2、10、20、30	10	14	20	30	-	15
	60 mm	PK564		70	80	100	120	150	40
	90 mm	PK596		220	250	300	350	400	100
PS減速機型	22 mm	PK513P	4、16	20	30	-	-	-	20
	28 mm	PK523P	5、7.2、10	45	60	80	100	-	40
	42 mm	PK545	5	70	80	95	120	-	100
			7.2	80	90	110	140	-
			10	85	100	120	150	-
		PK543	25	120	140	170	210	-
			36	130	160	190	240	-
			50	150	170	210	260	-
	60 mm	PK566	5	170	200	230	270	320	200
			7.2	200	220	260	310	370
			10	220	250	290	350	410
		PK564	25	300	340	400	470	560
			36	340	380	450	530	630
			50	380	430	500	600	700
	90 mm	PK599	5	380	420	470	540	630	600
			7.2	430	470	530	610	710
			10	480	530	590	680	790
		PK596	25	650	720	810	920	1070
			36	730	810	910	1040	1210
			50	820	910	1020	1160	1350
PN減速機型	28 mm	PK523P	5、7.2、10	45	60	80	100	−	40
	42 mm	PK544	5	80	95	120	160	−	100
			7.2	90	110	130	180	−
			10	100	120	150	200	−
	60 mm	PK566	5	240	260	280	300	330	200
			7.2	270	290	310	340	370
			10	300	320	350	380	410
		PK564	25	410	440	470	520	560
			36	360	410	480	570	640
			50	360	410	480	570	700
	90 mm	PK599	5	370	390	410	430	460	600
			7.2	410	440	460	490	520
			10	460	490	520	550	580
		PK596	25	630	660	700	740	790
			36	710	750	790	840	900
			50	790	840	890	940	1000
諧和式減速機型	20 mm	PK513P	50、100	50	75	-	-	-	60
	30 mm	PK523HP		110	135	175	250	-	140
	42 mm	PK543		180	220	270	360	510	220
	60 mm	PK564		320	370	440	550	720	450
	90 mm	PK596		1090	1150	1230	1310	1410	1300

• 列出產品名稱是為了使產品名稱易於區分。
• PS、PN減速機型：標準輸入轉速： 1500 r/m，無論是施加容許懸吊載重或容許推力載重時，此值均滿足額定壽命20,000小時。


  馬達或減速機的壽命詳情請參閱此處

懸吊載重和軸向載重

馬達內部接線圖

安全規格

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
