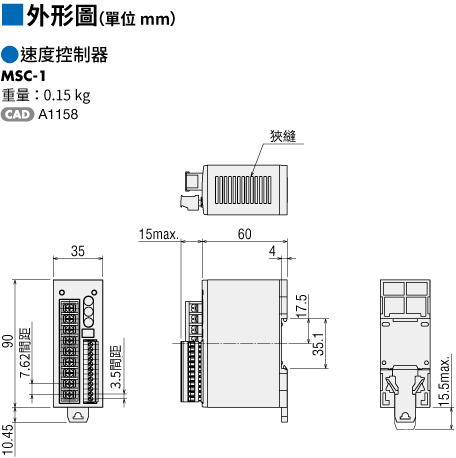

外形圖

回路

回路

資料下載

其他規格

回路規格

速度控制器品名	MSC-1
電源電壓	單相 AC100/110/115V±10% 單相 AC200/220/230V±10%
電源電壓	50/60 Hz
適用的速度控制 馬達輸出	6 W、15 W、25 W、40 W、60 W、90 W
速度控制範圍	50Hz：90～1400r/min 60Hz：90～1600r/min
功能	速度控制、無金屬端子瞬間停止、無金屬端子雙向旋轉、無接點轉速切換、 緩慢起動．緩慢減速（0.3~15秒：1000r/min無負載時）
轉速設定方法	按以下方式設定速度。 內部調速器 外部調速器 周邊機器（另售）： PAVR-20KZ （20kΩ、1/4W） 外部直流電壓：DC0～5V或DC0～10V切換，1 mA以上。
控制電源	DC24V±10% 100mA 以上
輸入信號	光耦合器輸入 輸入電阻：4.7 kΩ FWD、REV、INT/EXT、ALARM-RESET
輸出信號	開集極輸出 DC30V 以下 SPEED-OUT：10mA 以下、ALARM-OUT：40mA 以下
保護功能	以下的保護功能動作時，馬達將自然停止並將Alarm輸出設定為OFF。 速度控制器的LED依（　）內的次數閃爍。 馬達鎖定（2次）：當馬達出力軸被拘束至少5秒時，或當轉速發電機電線斷開或連接不良時 馬達過熱（9次）：當馬達內藏過熱保護器動作（OPEN）時、馬達線斷線或接觸不良時
絕緣電阻	在常溫常溼下連續運轉後，主電路端子與控制電路端子或主電路端子與外框之間施加DC500 V高阻錶測量，測量值為100 MΩ以上。
絕緣耐壓	在常溫常溼下連續運轉後，在主電路端子與控制電路端子之間或主電路端子與外框之間施加AC1.9kV 50 Hz或60 Hz 1分鐘，也未觀察到異常。
使用環境溫度	0～+50℃（無凍結）
工作環境溼度	85%以下。（無結露）
保護等級	IP10

注意事項

• 無法進行上下驅動（捲下運轉）

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

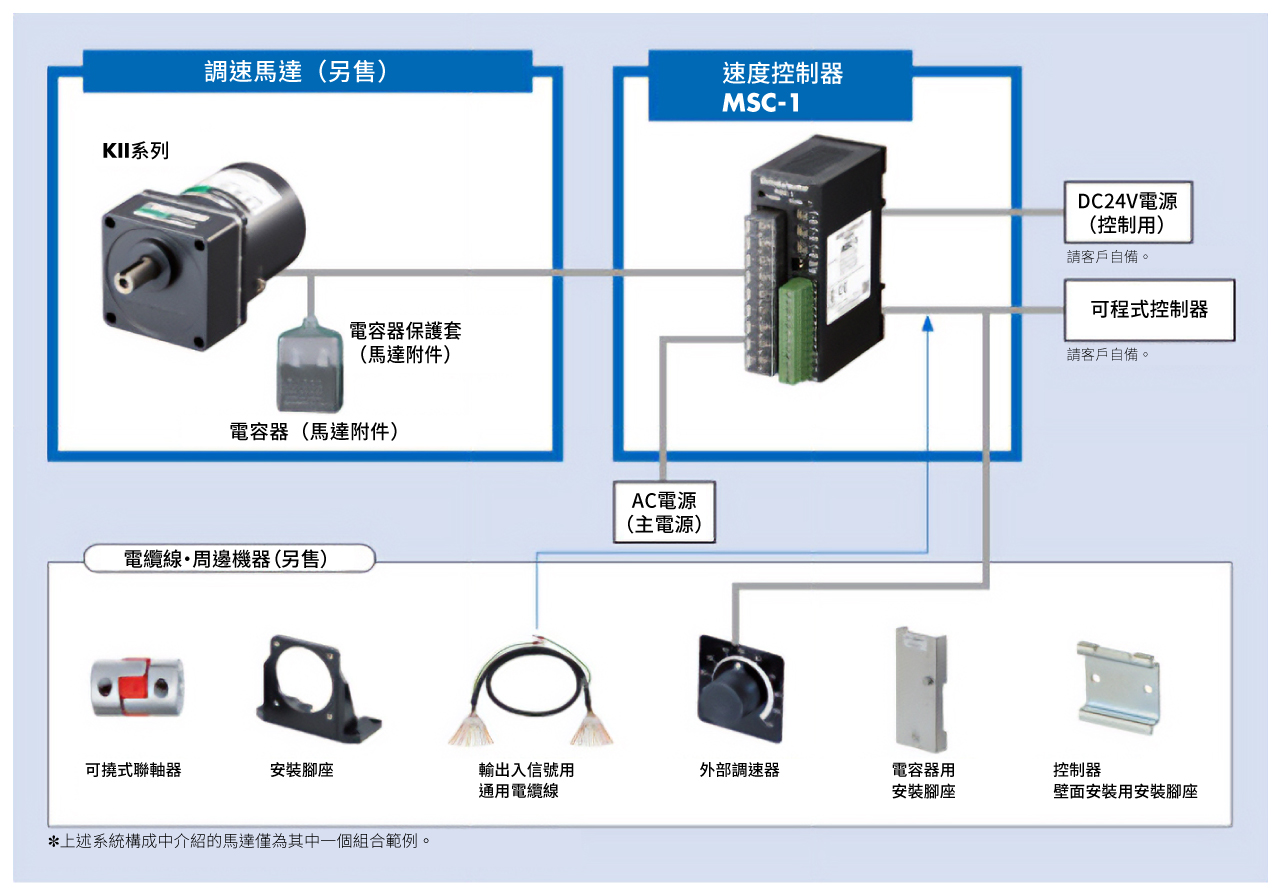

系統構成

電纜線、周邊機器

MSC-1
和選擇的周邊機器
