規格

特性

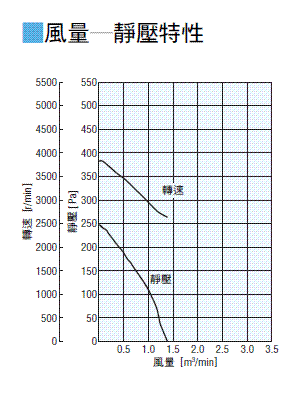

特性圖

特性圖

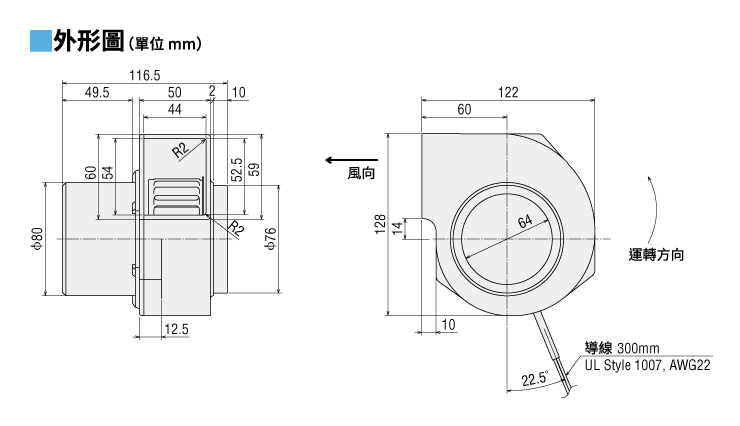

外形圖

外形圖 (本体)

外形圖 (本体)

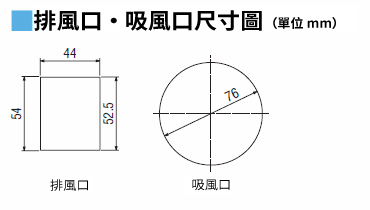

排風口·吸入口尺寸圖

排風口·吸入口尺寸圖

資料下載

其他規格

一般規格

項目	規格
絕緣電阻	於常溫常濕下連續運轉後，以DC500 V高阻錶測量線圈與外框間時，測量值為100 MΩ以上。 (MBD系列：DC250 V 高阻錶，10 MΩ以上。然而，MBD□-48、48S、MBD□-24A、24S為DC500 V 高阻錶，10 MΩ以上。）
絕緣耐壓	於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz 1分鐘亦無異常。 (MBD系列：50 Hz AC500 V，持續1分鐘）
溫度上升	在常溫常溼下連續運轉後，當溫度恆定時，使用溫度計法在馬達外殼上的測量值如下。 MBS系列：60°C以下、MB系列：45°C以下、MBD系列：15°C以下。
使用電壓範圍	MBS、MB系列：±10 %（各電壓） MBD系列：額定電壓的±10%
耐熱等級	MBS 系列、MB1665：130（B） MB 系列（不含MB1665）：UL/CSA規格：105 (A)、EN規格：120 (E) MBD系列：120 (E)
過熱保護	內藏過熱保護裝置（自動復歸型） MBS 系列、MB1665：開放：130±5℃、關閉：85±20℃ MB840、MB1040、MB1255：開放：120±5℃、關閉：76±20℃ 阻抗保護 MB520、MB630 內藏防止燒損回路 MBD系列
使用環境溫度	MBS系列、MB520、MB630型、MBD 系列：-10～+60°C MB840、MB1040、MB1255、MB1665型：-10~+50℃ MB10V-B：-10~+40 °C
工作環境溼度	85%以下。（無結露）
塗裝色	深灰色
材質	馬達外殼：鋁壓鑄外框：鋁壓鑄轉輪：鋁

安全規格

有害物質

產品不含任何超過 RoHS 指令（2011/65/EU、2015/863/EU）規定值的物質（10種物質）。

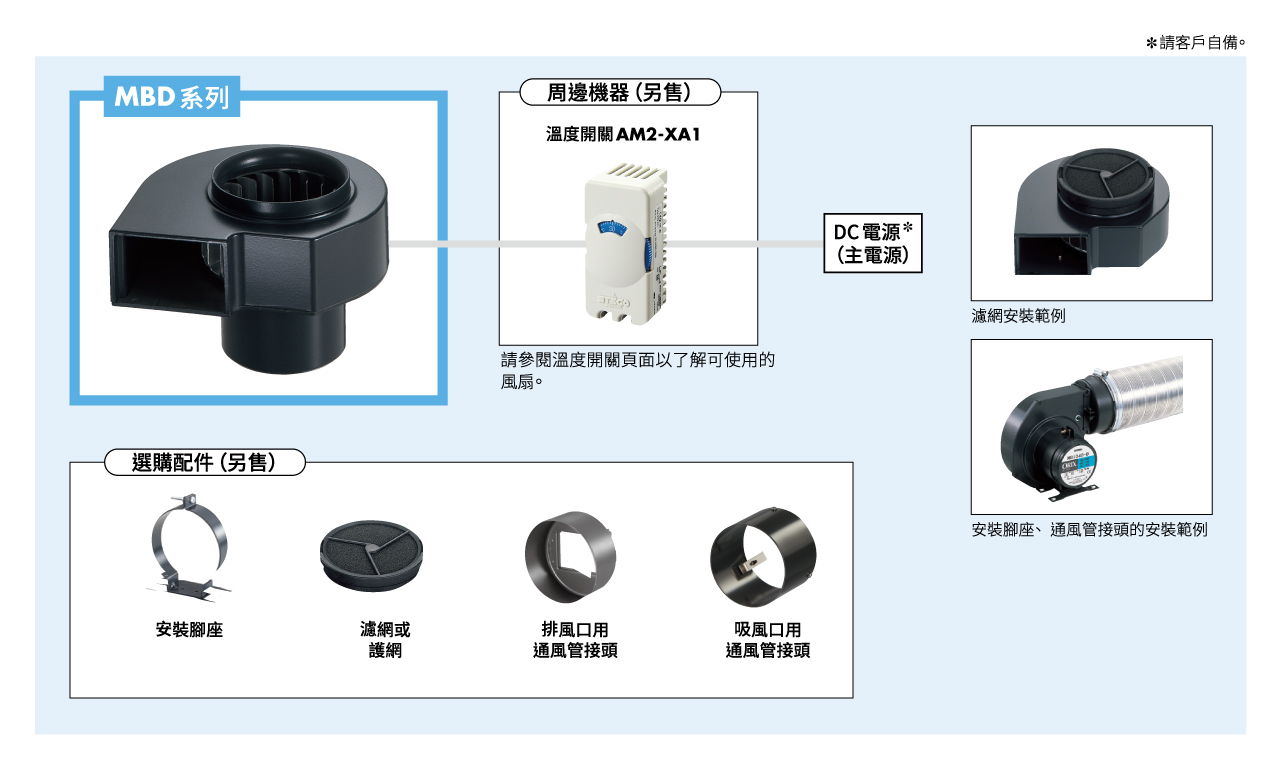

系統構成

相關產品

風扇用溫度開關

產品	特徵
AM2-XA1	特徵	根據設備溫度變化自動運轉・停止風扇。 這有助於提高設備在節能、降噪等方面的「環保」性能。 設定溫度範圍0～+60℃（設定誤差±5 ℃） 使用旋鈕式調節器可輕鬆設定溫度 專為最佳氣流循環設計，實現穩定運行 小型尺寸 寬33 mm×高70 mm×厚42.5 mm *關於各種適用風扇的可使用數量，請參考此處。 注意事項 不能與三相型風扇一起使用。

套件品 (鼓風機)

產品	特徵

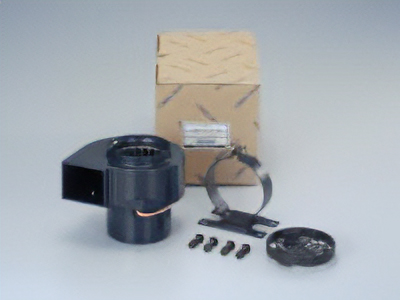

套件品	特徵	該套件包括護網、插頭電線、安裝用螺絲和其他使用所需的周邊機器。 套件內容 （套裝內容因產品而異） 送風機 護網或濾網 安裝腳座 安裝用螺絲

電纜線、周邊機器

MBD8-24
和選擇的周邊機器

網路商店報價、訂購

您可以透過點選品名欄將其新增至「網路商店報價、訂購」。

資料下載

本產品和周邊機器

選擇電電纜線、周邊機器

• 規格
• 特性
• 外形圖
• 資料下載
• 其他規格
• 安全規格
• 系統構成
• 相關產品
• 電纜線、周邊機器

一次列印所有產品資訊
