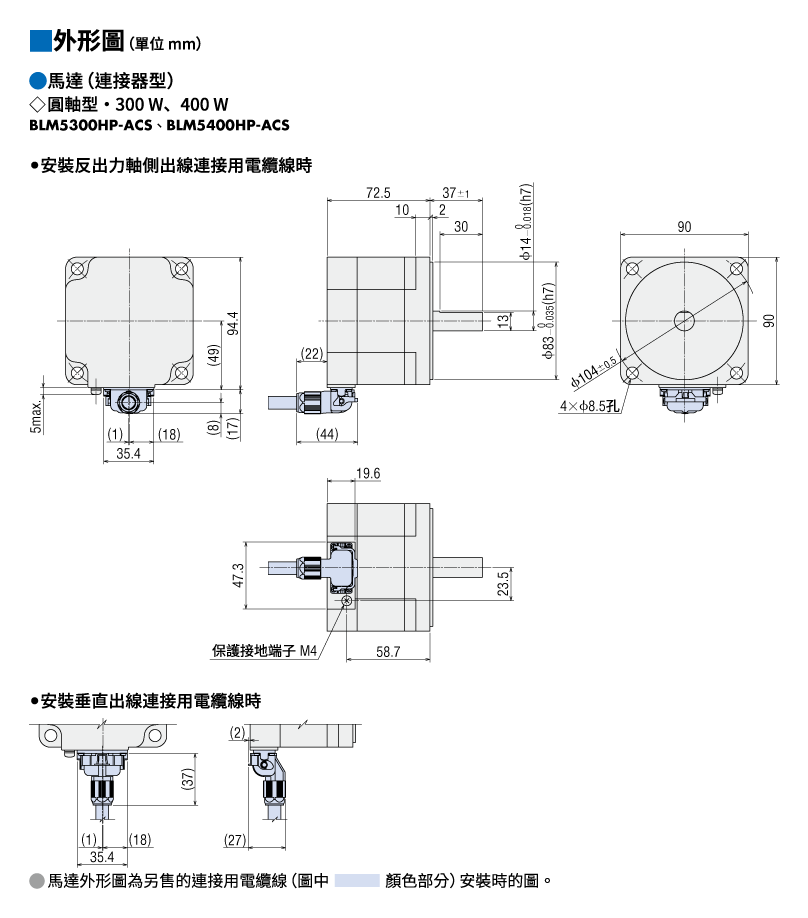

外形圖

馬達

馬達

資料下載

其他規格

容許懸吊載重、容許推力載重

平行軸減速機

輸出	減速比		容許懸吊載重		容許推力載重 N
			距離出力軸前端10 mm N	距離出力軸前端20 mm N
30 W	5	80～3000 r/min時	100	150	40
		4000 r/min時	90	110
	10、15、20	80～3000 r/min時	150	200
		4000 r/min時	130	170
	30、50、100、200	80～3000 r/min時	200	300
		4000 r/min時	180	230
60 W	5	80～3000 r/min時	200	250	100
		4000 r/min時	180	220
	10、15、20	80～3000 r/min時	300	350
		4000 r/min時	270	330
	30、50、100、200	80～3000 r/min時	450	550
		4000 r/min時	420	500
120 W	5	80～3000 r/min時	300	400	150
		4000 r/min時	230	300
	10、15、20	80～3000 r/min時	400	500
		4000 r/min時	370	430
	30、50、100、200	80～3000 r/min時	500	650
		4000 r/min時	450	550
200 W 300 W 400 W	5、10、15、20	80～3000 r/min時	550	800	200
		4000 r/min時	500	700
	30、50	80～3000 r/min時	1000	1250	300
		4000 r/min時	900	1100
	100*、200*	80～3000 r/min時	1400	1700	400
		4000 r/min時	1200	1400

• *減速比100，對應輸出200W、300W型。
  減速比200僅對應輸出200W型（防塵、防水規格除外）。

中空軸扁平式減速機

輸出	減速比		容許懸吊載重		容許推力載重 N
			距安裝面10 mm N	距安裝面20 mm N
30 W	5、10	80～3000 r/min時	450	370	200
		4000 r/min時	410	330
	15、20、30、50、 100、200	80～3000 r/min時	500	400
		4000 r/min時	460	370
60 W	5、10	80～3000 r/min時	800	660	400
		4000 r/min時	730	600
	15、20、30、50、 100、200	80～3000 r/min時	1200	1000
		4000 r/min時	1100	910
120 W	5、10	80～3000 r/min時	900	770	500
		4000 r/min時	820	700
	15、20	80～3000 r/min時	1300	1110
		4000 r/min時	1200	1020
	30、50、100、200	80～3000 r/min時	1500	1280
		4000 r/min時	1400	1200
200 W 300 W 400 W	5*、10	80～3000 r/min時	1230	1070	800
		4000 r/min時	1130	990
	15、20	80～3000 r/min時	1680	1470
		4000 r/min時	1550	1360
	30、50、100	80～3000 r/min時	2040	1780
		4000 r/min時	1900	1660

• *僅400 W型

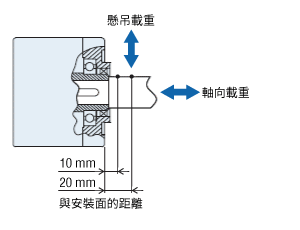

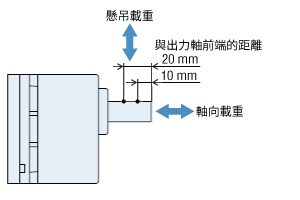

關於負載位置

圓軸型

輸出	容許懸吊載重		容許推力載重 N
	距離出力軸前端10 mm N	距離出力軸前端20 mm N
30 W 60 W	80	100	20
120 W 200 W 300 W 400 W	150	170	25

容許懸吊載重計算

容許懸吊載重的計算公式因機構而異。

負載軸的單側無任何軸承組合時

懸吊載重是最困難的機構。建議使用段狀負載軸。

F₀ [N]：

凸緣安裝面位置的容許懸吊載重

Lp [mm]：

凸緣安裝面至懸吊載重點的距離

B [mm]：

凸緣安裝面至軸承組合的距離

品名	容許懸吊載重 W［N］
GFS2G□FR	\(\begin{align} \mathrm{W} [\mathrm{N}] = \frac{36}{36 + \mathrm{Lp}} \times \mathrm{F}_0 [\mathrm{N}] \end{align}\)
GFS4G□FR	\(\begin{align} \mathrm{W} [\mathrm{N}] = \frac{40}{40 + \mathrm{Lp}} \times \mathrm{F}_0 [\mathrm{N}] \end{align}\)
GFS5G□FR	\(\begin{align} \mathrm{W} [\mathrm{N}] = \frac{50}{50 + \mathrm{Lp}} \times \mathrm{F}_0 [\mathrm{N}] \end{align}\)
GFS6G□FR	\(\begin{align} \mathrm{W} [\mathrm{N}] = \frac{60}{60 + \mathrm{Lp}} \times \mathrm{F}_0 [\mathrm{N}] \end{align}\)

負載軸的單側有軸承組合時

品名	容許懸吊載重 W［N］
GFS2G□FR GFS4G□FR GFS5G□FR GFS6G□FR	\(\begin{align} \mathrm{W} [\mathrm{N}] = \frac{\mathrm{B}}{\mathrm{B} - \mathrm{Lp}} \times \mathrm{F}_0 [\mathrm{N}] \end{align}\)

品名	轉速	減速比	F0 [N]
GFS2G□FR	80～3000 r/min時	5、10	570
		15～200	630
	4000 r/min時	5、10	520
		15～200	580
GFS4G□FR	80～3000 r/min時	5、10	1000
		15～200	1500
	4000 r/min時	5、10	910
		15～200	1370
GFS5G□FR	80～3000 r/min時	5、10	1080
		15、20	1550
		30～200	1800
	4000 r/min時	5、10	980
		15、20	1430
		30～200	1680
GFS6G□FR	80～3000 r/min時	5、10	1430
		15、20	1960
		30～100	2380
	4000 r/min時	5、10	1320
		15、20	1810
		30～100	2210

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
