減速機
4L10B
減速機
| 產品類別 | 品名 | 單價未稅（網路商店優惠價） | 出貨日 |
|---|---|---|---|
| 減速機 | 4L10B | NT$6,840（NT$6,160） | 16個工作天（數量：1～5） |
• 外形圖及CAD資料等可能刊載在與馬達組合的組合品名的頁面上。從「品名搜尋」中選擇組合品名，在組合品名頁面確認｡品名搜尋 (如果沒有刊載資料，請另行洽詢。)
附件
- 減速機: 安裝用螺絲、平行鍵
規格

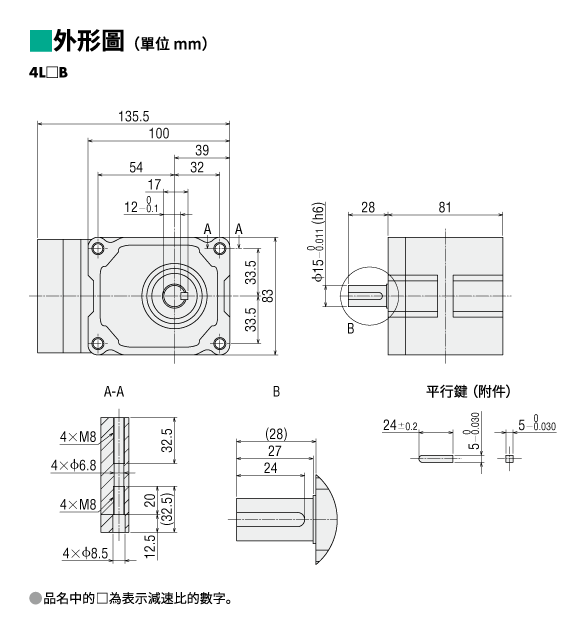

外形圖
資料下載
其他規格
減速機的容許懸吊載重、容許推力載重
| 減速比 | 10 | 15 | 20 | 30 | 50 | 100 | 200 | ||
|---|---|---|---|---|---|---|---|---|---|
| 容許懸吊載重 [N]*1 | 中空軸*2 | 距安裝面10 mm | 311 | 400 | 488 | 622 | 799 | 888 | 978 |
| 距安裝面20 mm | 265 | 341 | 417 | 531 | 682 | 758 | 836 | ||
| 中實軸 | 距出力軸前端10 mm | 304 | 390 | 477 | 607 | 781 | 868 | 956 | |
| 距出力軸前端20 mm | 390 | 501 | 613 | 780 | 1003 | 1114 | 1228 | ||
| 容許推力載重［N］ | 88 | 108 | 137 | 177 | 226 | 245 | 275 | ||
- *1
- 負載位置如下圖所示。
- *2
- 中空軸型各距離的懸吊載重計算，請參閱下述「中空軸型容許懸吊載重的計算」。
中空軸型容許懸吊載重的計算
容許懸吊載重的計算公式因機構而異。
安全規格
有害物質
產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
電纜線、周邊機器
4L10B
和選擇的周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
本產品和周邊機器
