齒條・齒輪系統 LBE系列
LBE2B300MC-4-1
直線馬達／回路
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 直線馬達／回路 | LBE2B300MC-4-1 | - | 停止生產的產品（2024.3.31 停止生產） |
附件
- 直線馬達, 回路, 連接用電纜線 (1 m), 外部調速器(附信號線), 使用說明書
規格
資料下載
其他規格
一般規格
| 項目 | 直線馬達部 | 驅動器 | |
|---|---|---|---|
| 絕緣電阻 | 在正常環境溫度和濕度下連續運轉後，利用DC500V高阻錶測量線圈與外殼之間其值為100MΩ以上。 | 於正常環境溫度和濕度下連續運轉後，以DC500V高阻錶測量電源端子與保護接地端子間、電源端子與輸出入信號端子間時，測量值在100MΩ以上。 | |
| 絕緣耐壓 | 在正常的溫度與濕度下進行連續運轉後，即使對線圈與外殼間，施以50Hz、AC1.5kV的電壓1分鐘，也沒有確認到異常。 | 在正常情況下連續運轉後，即使在電源端子和保護接地端子之間施加AC1834V、50Hz 的電壓或在電源端子和信號I/O 端子之間施加AC3kV、50Hz 的電壓1 分鐘，也沒有觀察到異常。 | |
| 溫度上升 | 在正常環境溫度和濕度下連續運作後，使用熱電偶法測量線圈溫度上升的值在50°C以下。測量外殼表面溫度上升的值在40°C以下。 | 在正常的溫度與濕度下進行連續運轉後，以熱電偶法則測量散熱板溫度上升的值在50°C以下。 | |
| 使用環境 | 環境溫度 | 0～+50 ℃ | |
| 環境濕度 | 85% 以下（無結露） | ||
| 標高 | 海拔1000 m以下 | ||
| 環境 | 不能在腐蝕性氣體、無灰塵、放射性物質、磁場、真空等特殊環境下使用 | ||
| 振動 | 不可施加連續的振動或過度的衝擊。遵循JIS C 60068-2-6 正弦波振動測試方法標準 頻率範圍：10∼55 Hz、單振幅：0.15 mm 掃描方向：3方向（X、Y、Z） 掃描次數：20次 |
||
| 保存環境* | 環境溫度 | −25～+70℃（無凍結） | |
| 環境濕度 | 85% 以下（無結露） | ||
| 標高 | 海拔3000m以下 | ||
| 絕緣等級 | EN 規格：E 級（120°C） | - | |
- ＊保存環境為包含輸送在內的短期間數值。
注意事項
- 請勿在直線馬達與驅動器連接的狀態下，進行絕緣電阻測量、耐壓測試。
齒條容許運轉轉矩 (慣量)
施加在齒條上的旋轉轉矩應小於下表所示的值。
| 品名 | 齒條容許旋轉轉矩 （慣量） |
|---|---|
| LBE2 型 | 0.3 N·m以下 |
| LBE4 型 | 0.5 N·m以下 |
- 請確保旋轉轉矩低於容許值。如果施加太大的轉矩，會加速齒條襯套的磨損。
最大徑向載重
| 行程 mm |
最大懸吊載重 N |
|||
|---|---|---|---|---|
| LBE2□90 | LBE2□300 | LBE4□50 | LBE4□300 | |
| 100 | 25 | 28*1 | 120 | 60*1 |
| 200 | 20 | 10*1 | 90 | 40*1 |
| 300 | 10 | 10*1 | 70 | 30*1 |
| 400 | 10 | 10*1 | 60 | 25*1 |
| 700 | - | - | 40 | 10*1 |
| 800 | *2 | *2 | - | - |
| 1000 | - | - | 15 | *2 |
- *1
- 使用最大 90 mm/s 的運轉速度。使用速度超過 90 mm/s 時，請勿施加懸吊載重。
另外，必須安裝外部導軌。 - *2
- 請勿施加懸吊載重。必須安裝外部導軌。
- 2者之一
F 或 B 表示齒條移動方向，在品名的方框□處輸入。
通用規格 回路部
| 品名 | BLED3AM | BLED6AM | BLED3CM | BLED6CM | BLED3SM | BLED6SM | |
|---|---|---|---|---|---|---|---|
| 電源輸入 | 額定電壓 V | 單相 100-120 | 單相 200-240 | 三相 200-240 | |||
| 允許電壓範圍 | −15～+10 % | ||||||
| 額定頻率 Hz | 50/60 | ||||||
| 頻率容許範圍 | ±5% | ||||||
| 額定輸入電流A | 1.3 | 2.0 | 0.8 | 1.2 | 0.45 | 0.7 | |
| 最大輸入電流 A | 3.5 | 4.5 | 2.1 | 2.6 | 1.2 | 1.5 | |
通用規格 動作規格
-
標準型：此規格適用使用基本直線馬達和驅動器組合產品時。
-
擴充功能時：此規格適用於使用另售的資料設定器（ OPX-2A ）時。
| 項目 | 標準型 | 擴充功能時 |
|---|---|---|
| 齒條速度設定方法 |
使用下列方法之一進行設定。
|
使用下列方法之一進行設定。
|
| 加速時間、減速時間 | 透過加減速時間設定器設定：0.2～15秒 |
使用下列方法之一進行設定。
|
| 多段速設定方法 | 2 種速度：1 種速度由內部調速器設定 1 種由外部調速器（20 kΩ，1/4 W）設定或 透過外部直流電壓設定。（DC0～5V 或 DC0～10V） |
使用下列方法之一進行設定。
|
| 輸入信號 | 光耦合器輸入 輸入電阻：5.1 kΩ 由內部電源供電：DC 17 V±10 % 可連接外部DC電源：DC24 V -15∼+20% 電流 100 mA 最小值 |
|
| 正向輸入（FWD）， 反向輸入（REV）， 停止模式選擇輸入（STOP-MODE）， 速度設定選擇輸入（M0）， Alarm重設輸入（ALARM-RESET）， 電磁煞車釋放輸入（MB-FREE）， 回生電阻過熱輸入端子(TH) |
可以將任意信號分配給通用輸入X0∼X6（7點） 正向輸入（FWD）， 反向輸入（REV）， 停止模式選擇輸入（STOP-MODE）， 速度設定選擇輸入（M0、M1、M2）、 Alarm重設輸入（ALARM-RESET）， 電磁煞車釋放輸入（MB-FREE）， 回生電阻過熱輸入端子(TH)， 外部異常輸入（EXT-ERROR） |
|
| 輸出信號 | 開集極輸出 外部工作條件：電壓控制 DC4.5∼30.0 V 電流 40 mA 以下. 速度輸出：最小 5 mA |
|
| 速度輸出（SPEED-OUT）、警報輸出1（ALARM-OUT 1） |
可以將任意信號分配給通用輸出 Y0、Y1（2 點）。 速度輸出（SPEED-OUT）， Alarm輸出1（ALARM-OUT 1）， 馬達運轉輸出（MOVE）， 速度達到輸出 (VA)， Alarm輸出2（ALARM-OUT 2）， 警告輸出（WNG）， 轉矩限制動作中輸出（TLC） |
|
| 保護功能 | 過載， 檢知器錯誤， 通電時檢知器錯誤， 過電壓， 電壓不足， 過速度， 過電流， EEPROM異常， 回生電阻過熱， 外部停止*2, 初始時運轉禁止*3, 主回路輸出異常 *4 |
|
| 最大延長距離5 m | 馬達與驅動器之間20.4 m | |
| 額定時間 | 連續 | |
- *1
- 速由內部調速器設定，1 速由外部調速器（20 kΩ，1/4 W）或外部直流電壓（DC0～5 V 或 DC0～10 V)）設定
- *2
- 僅當使用資料設定器（ OPX-2A ）分配了 EXT-ERROR 時，此功能才可用。
- *3
- 僅當使用資料設定器（ OPX-2A ）時出現，且設定有效。
- *4
- 當使用資料設定器（ OPX-2A ）且設定轉矩限制值小於200%時不會出現。
轉矩限制功能
使用另售的資料設定器（ OPX-2A ），可以設定直線馬達的輸出轉矩限制。
| 項目 | 規格 |
|---|---|
| 轉矩限制設定方法 |
使用下列方法之一進行設定。
|
| 轉矩限制範圍 |
假設馬達額定轉矩設為100%，轉矩限制值可在以下範圍內設定（初始值200%）。
|
注意事項
- 根據設定速度、電源電壓和馬達電纜線延長距離，設定值和產生的轉矩之間可能會出現大約±20%誤差的情況。

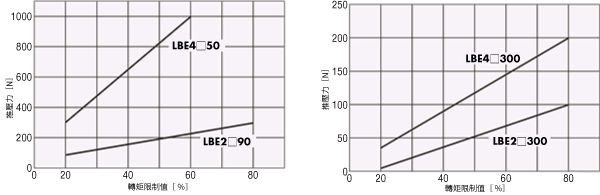

推壓力 (參考值)
推壓力可透過單獨出售的資料設定器（ (OPX-2A)以資料模式和轉矩限制值進行設定。
注意事項
- 以上為水平運轉時的參考值。這些不是保證值。
- 對於垂直方向的應用，將施加等於（搬運重量+齒條重量）×重力加速度的外力；因此必須考慮外力與推力之間的關係。
使用本產品時，測量推壓實際值並設定轉矩限制值。 - 推壓運轉應在推壓力（齒條轉速和轉矩限制值）的條件下進行。如果超過這些條件，齒條可能會停止，並且馬達可能會損壞。

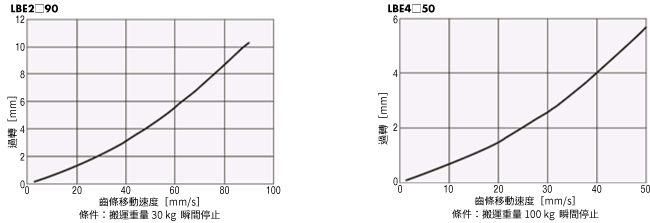

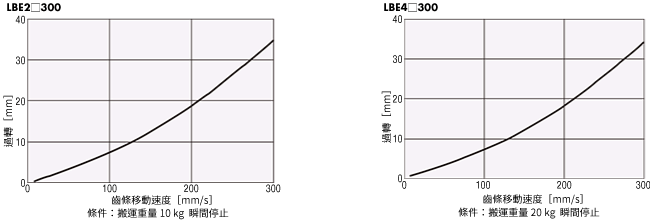

過轉 (參考值)
過轉量會根據齒條速度和搬運重量而變化。使用前請檢查操作條件。
- 在品名的□內表示齒條移動方向的 F 或 B 。
品名的■為表示行程長度的數字。

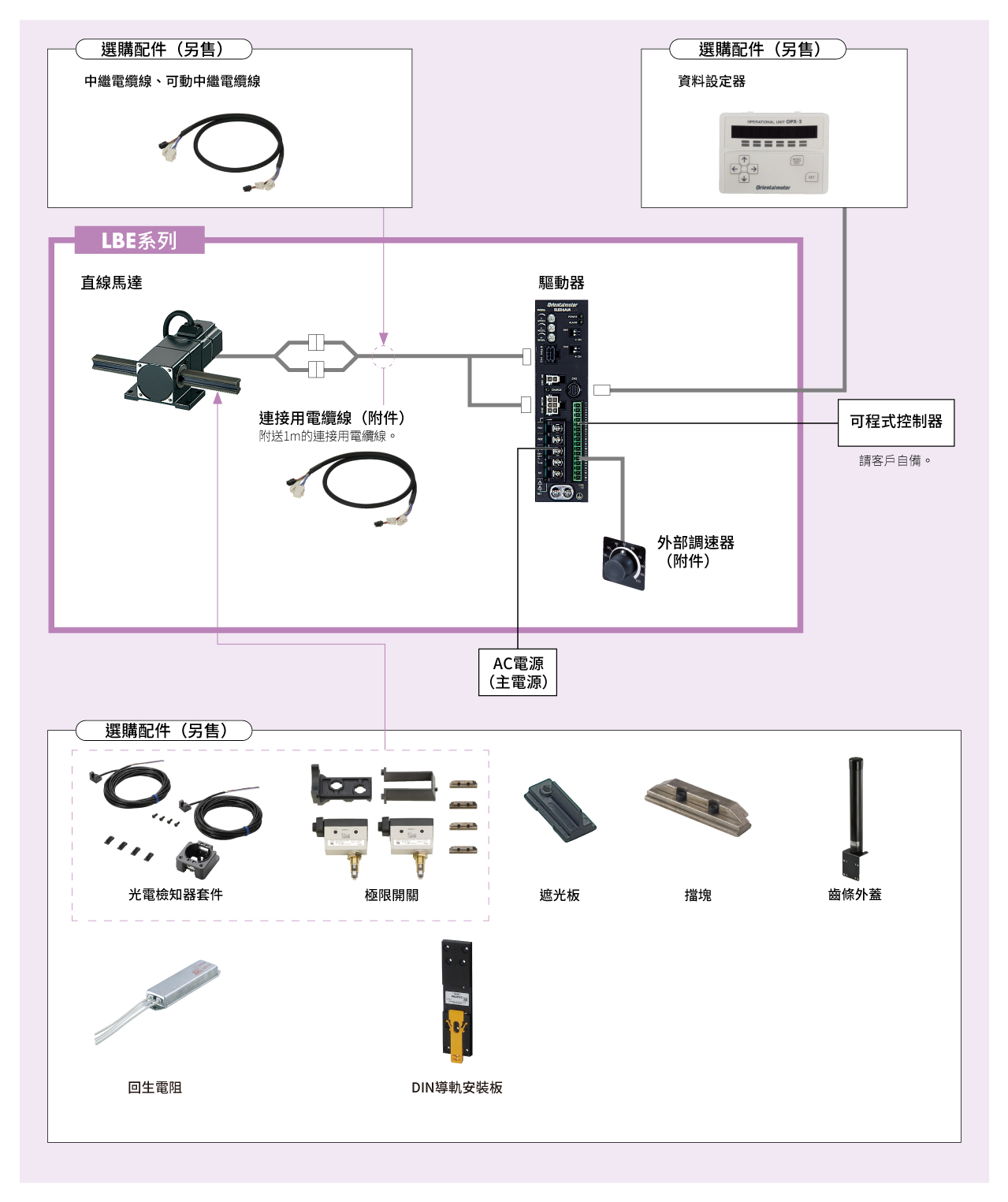

系統構成
