台灣東方馬達股份有限公司

無刷馬達

BLM5300HPK-5XH30S

一次列印所有產品資訊
BLM5300HPK-5XH30S

馬達
  該產品已不再銷售
產品類別 品名 單價未稅 出貨日
馬達 BLM5300HPK-5XH30S - 停止生產的產品（2026.3.31 停止生產）
• 本產品為無刷電動機組合的回路單體品 (裝配型)。請使用專用的驅動器回路及連接用電纜線驅動。
• 詳細規格及各種數據刊載於組合品名的頁面。請至組合品名的頁面確認。

附件

  • 馬達: 無
    減速機: 安裝用螺絲, 平行鍵, 安全外蓋

規格

外形圖

馬達/減速機

馬達/減速機

資料下載

其他規格

容許懸吊載重、容許推力載重

減速比 馬達軸的轉速

r/min		 60 W 120 W 200 W以上
容許懸吊載重

距安裝面20 mm
N		 容許推力載重


N		 容許懸吊載重

距安裝面20 mm
N		 容許推力載重

N		 容許懸吊載重

距安裝面20 mm
N		 容許推力載重


N
5 80～1500 - - - - 1346 307
3000 - - - - 942 215
3600 - - - - 673 154
10 80～1500 265 88 363 108 1663 380
3000 201 67 276 82 1164 266
3600 148 49 203 60 832 190
15 80～1500 341 108 484 147 1882 429
3000 259 82 368 112 1317 300
3600 191 60 271 82 941 215
20 80～1500 417 137 605 186 2035 466
3000 317 104 460 141 1425 326
3600 234 77 339 104 1018 233
30 80～1500 531 177 806 245 2309 527
3000 404 135 613 186 1616 369
3600 297 99 451 137 1155 264
50 80～1500 682 226 971 294 2681 613
3000 518 172 738 223 1877 429
3600 382 127 544 165 1341 307
100 80～1500 758 245 1045 324 3436 785
3000 576 186 794 246 2405 550
3600 424 137 585 181 1718 393
200 80～1500 836 275 1127 343 3436 785
3000 635 209 857 261 2405 550
3600 468 154 631 192 1718 393
關於負載位置

中空軸型容許懸吊載重的計算

容許懸吊載重的計算公式因機構而異。

  • 負載軸的單側無任何軸承組合時

    負載軸的單側無任何軸承組合時

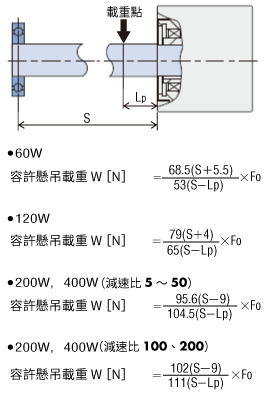

  • 負載軸的單側有軸承組合時

    負載軸的單側有軸承組合時
F0〔N〕：
距安裝面20 mm時的容許懸吊載重
LP〔mm〕：
安裝面至荷重點的距離
S〔mm〕：
凸緣安裝面至軸承組合的距離
  • 距離安裝面20 mm時的容許懸吊載重請參考上表。

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。
