無刷馬達 BLE系列 RS-485通訊型

BLE512AR200S

一次列印所有產品資訊
BLE512AR200S

減速機／馬達／回路

  該產品已不再銷售
產品類別 品名 單價未稅 出貨日
減速機／馬達／回路 BLE512AR200S - 停止生產的產品（2026.3.31 停止生產）

附件

  • 馬達: 無
    減速機: 安裝用螺絲, 平行鍵
    回路: CN5用連接器, CN6用連接器, 外部調速器 (附信號線)

規格

特性

轉速-轉矩特性

轉速-轉矩特性

外形圖

馬達/減速機

馬達/減速機

回路

回路

資料下載

其他規格

通用規格

  • 轉速的類比設定：由外部調速器或外部直流電壓設定速度的方法。
  • 轉速的數位設定：透過OPX-2A、MEXE02和RS-485 通訊設定方法。
項目 內容
速度設定方法 類比設定
  • 透過外部調速器設定（配件）：PAVR-20KZ（20kΩ, 1/4W）
  • 透過外部直流電壓設定：DC0～10 V、1 mA以上
數位設定
  • 資料設定器(OPX-2A)
  • 支援軟體(MEXE02)
  • RS-485通訊
加速時間、減速時間 數位設定

0.2～15秒

轉速設定為類比設定時：
從停止到額定轉速的設定時間
轉速設定為數位設定時：
從目前轉速到設定轉速的設定時間
多段速設定方法 數位設定

使用下列方法之一進行設定。

  • 16 速：數位設定 16 速（OPX-2A、MEXE02或 RS-485 通訊）
  • 16 速：數位設定 15 速（OPX-2A、MEXE02或 RS-485 通訊）
    和類比設定 1 速（外部調速器或外部直流電壓）
輸入信號 光耦合器輸入 輸入電阻：5.1 kΩ
由內部電源供電：DC24V -15～+20%
可連接的外部電源：DC24V -15～+20% 100 mA以上
輸入信號可分配至輸入端子IN0～IN6。
輸出信號 開集極輸出
外部電源供應：DC4.5～30 V 速度輸出 5～40 mA 其他輸出 40 mA以下
輸出信號可分配至輸出端子 OUT0 和 OUT1。
保護功能 當以下保護功能啟動時，馬達將自然停止，並且 ALARM 輸出將OFF。
過負載、檢知器異常、初期時檢知器異常、過電壓、電壓不足、超速、過電流、EEPROM異常、
回生電阻過熱、外部停止、初始時運轉禁止、網路匯流排異常、通訊開關設定異常、
RS-485通訊異常、RS-485通訊逾時、網路轉換器異常、主電源關閉、主回路輸出異常
最大延長距離 馬達和驅動器間的距離：20.4 m（使用連接用電纜線時）
額定時間 連續

一般規格

項目 馬達 驅動器
絕緣電阻 於常溫常濕下連續運轉後，以DC500 V高阻錶測量端子台與外框間時，測量值為100 MΩ以上。
 		 於常溫常濕下連續運轉後，以DC500 V高阻錶測量電源輸入與保護接地端子間、電源輸入與I/O端子間時，測量值為100 MΩ以上。


絕緣耐壓 於常溫常濕下連續運轉後，在線圈與外框間施加AC1.5 kV 50 Hz或60 Hz 1分鐘亦無異常。

 		 在常溫常溼下連續運轉後，當在電源端子和保護接地端子之間施加50 Hz、AC1834 V，以及在電源端子和輸入/輸出信號端子之間施加50 Hz、AC3 kV，持續1分鐘亦無異常。



溫度上升

在常溫常溼下額定連續運轉後，使用熱電偶法則測量線圈溫度上升的值在50 °C以下。測量外框表面溫度上升的值在40 °C以下。*1		 在常溫常濕下連續運轉後，使用熱電偶法則測量散熱板溫度上升值為50℃以下。

使用環境 環境溫度 0～+50 °C（無凍結）
環境溼度 85％以下。（無結露）
標高 標高 海拔1000 m以下
環境 無腐蝕性氣體或灰塵
放射性物質、磁場，
不適用於真空等特殊環境。
振動 不受連續振動或過度衝擊，符合JIS C 60068-2-6「正弦波振動測試方法」

頻率範圍：10～55 Hz、單振幅：0.15 mm 掃描方向：3個方向（X、Y、Z） 掃描次數：20次
保存環境*2 環境溫度 -25～+70 °C（無凍結）
環境溼度 85％以下。（無結露）
標高 標高 海拔3000 m以下
耐熱等級 UL/CSA規格：105 (A)，EN規格：120（E） −
保護等級 IP65（不含圓軸型安裝面及連接器） IP20
*1
對於圓軸型，安裝至以下尺寸之一的散熱板（材質：鋁），以保持馬達外殼表面溫度在90 ℃以下。
30W型：115x115 mm（135x135 mm），厚度5 mm括號內的數字為附電磁剎車型。
60W型：135x135 mm，厚度5 mm
120W型：165x165 mm，厚度5 mm
*2
保存環境值適用於短期，例如運輸期間。

注意事項

  • 進行絕緣電阻測量、絕緣耐壓測試時，請分開馬達和驅動器。

RS-485通訊規格

電氣特性 以EIA-485為基準
使用雙絞線。總延伸長度為10 m。
傳送接收方式 半雙工通訊
起停同步方式（安裝資料：8位元，停止位元：1位元/2位元，同位元：無/偶數/奇數）
傳送速度 支援9600bps/19200bps/38400bps/57600bps/115200bps/230400bps
協定 Modbus RTU 模式
連接類型 1台可程式控制器（主站）最多可連接15台。

轉矩限制功能

透過使用OPX-2A、MEXE02或 RS-485 通訊，可以設定馬達的輸出轉矩限制。

項目 規格
轉矩限制設定方法

使用下列方法之一進行設定。

  • 數位個別設定：轉矩限制值可單獨設定16組資料。
  • 外部類比統一設定 外部調速器PAVR-20KZ（20kΩ，1/4W），或透過外部直流電壓設定。（DC0～5V）

    相同的轉矩限制值適用於所有運轉資料。
轉矩限制範圍

馬達額定轉矩設為100%時，
轉矩限制值可在以下範圍內設定（初始值 200%）。

  • 數位設定 0～200%（以1%為單位設定）
  • 外部類比統一設定：外部調速器PAVR-20KZ（20kΩ，1/4W），
    或透過外部直流電壓（DC0～10V）設定0～200%。

注意事項

  • 根據設定速度、電源電壓和馬達電纜線延長距離，設定值和產生的轉矩之間可能會出現大約±20%誤差（額定轉矩和額定轉速時）的情況。

容許懸吊載重、容許推力載重

裝配型・平行軸減速機

品名 減速比 容許懸吊載重 容許推力載重
N
距出力軸前端10 mm N 距出力軸前端20 mm N
BLE23■R□S◇ 5 100～3000 r/min時 100 150 40
4000 r/min時 90 110
10、15、20 100～3000 r/min時 150 200
4000 r/min時 130 170
30、50、100、200 100～3000 r/min時 200 300
4000 r/min時 180 230
BLE46■R□S◇ 5 100～3000 r/min時 200 250 100
4000 r/min時 180 220
10、15、20 100～3000 r/min時 300 350
4000 r/min時 270 330
30、50、100、200 100～3000 r/min時 450 550
4000 r/min時 420 500
BLE512■R□S◇ 5 100～3000 r/min時 300 400 150
4000 r/min時 230 300
10、15、20 100～3000 r/min時 400 500
4000 r/min時 370 430
30、50、100、200 100～3000 r/min時 500 650
4000 r/min時 450 550

裝配型・中空軸扁平式減速機

品名 減速比 容許懸吊載重 容許推力載重
N
距減速機安裝面10 mm N 距減速機安裝面20 mm N
BLE23■R□F◇ 5、10 100～3000 r/min時 450 370 200
4000 r/min時 410 330
15、20、30、50、
100、200		 100～3000 r/min時 500 400
4000 r/min時 460 370
BLE46■R□F◇ 5、10 100～3000 r/min時 800 660 400
4000 r/min時 730 600
15、20、30、50、
100、200		 100～3000 r/min時 1200 1000
4000 r/min時 1100 910
BLE512■R□F◇ 5、10 100～3000 r/min時 900 770 500
4000 r/min時 820 700
15、20 100～3000 r/min時 1300 1110
4000 r/min時 1200 1020
30、50、100、200 100～3000 r/min時 1500 1280
4000 r/min時 1400 1200

圓軸型

品名 容許懸吊載重 容許推力載重
距出力軸前端10 mm N 距出力軸前端20 mm N
BLE23■RA◇ 80 100 馬達重量的一半以下
BLE46■RA◇ 110 130
BLE512■RA◇ 150 170

安全規格

法規標準資料

有關法規和標準符合性的文件可以在產品詳情頁面的「資料下載」中下載。
（可供下載的文件類型因產品而異。）

全球法律、法規和標準的解釋可以在此處確認。

有關本公司各個產品品名遵守安全規格的資訊，請參閱此處 。

有害物質

產品不含任何超出RoHS指令（2011/65/EU、2015/863/EU）規定值的物質（10 種物質）。

系統構成

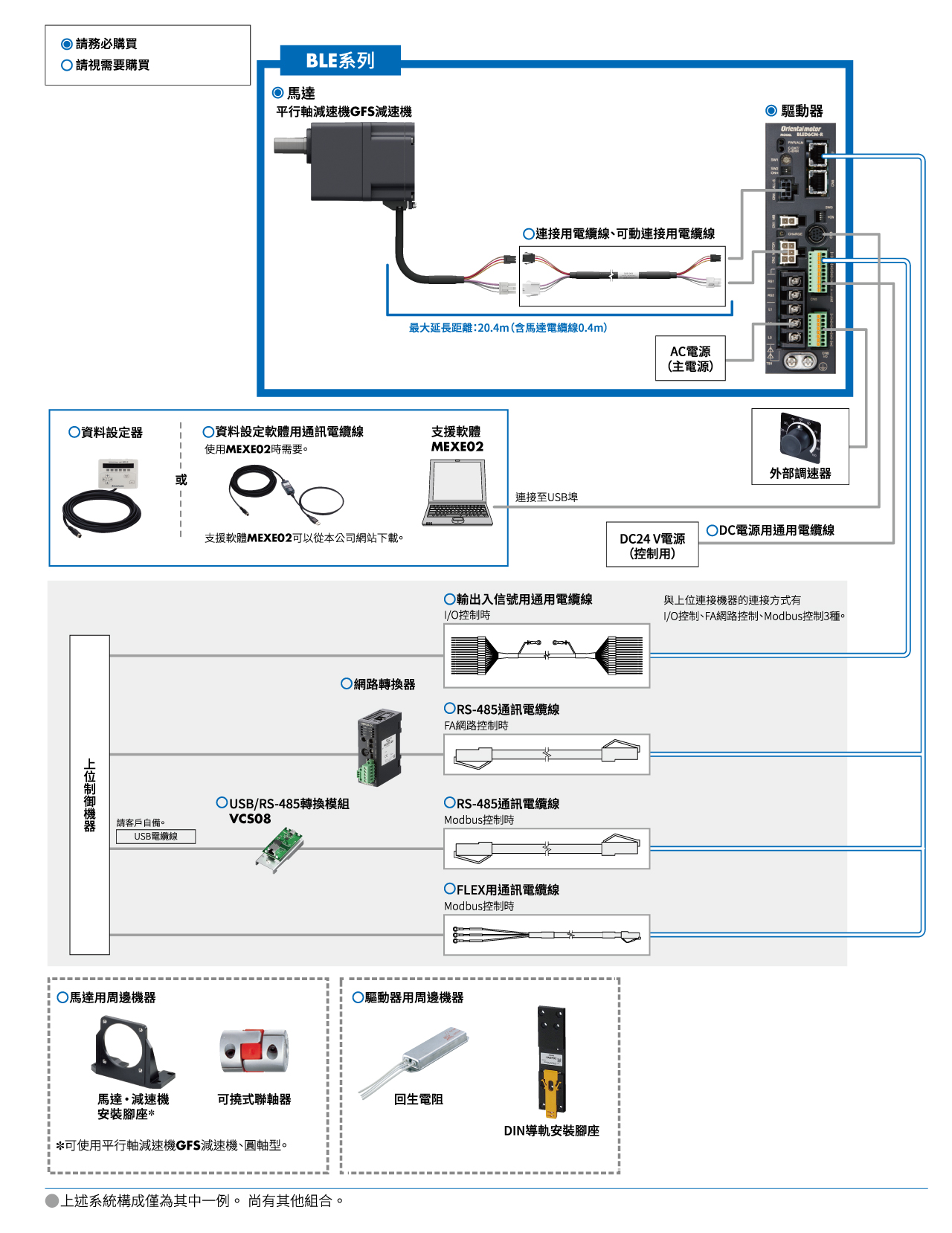

系統構成
