αSTEP AZ系列連接器型的特徵、優點
直接連接馬達與驅動器
無中繼最長可連接至10m。無需電纜線的中繼處理。
此外，動力線、信號線、電磁剎車線、接地線統合為一條電纜線，可增加配線作業效率。
可在濺水環境下使用的連接器型（IP66規格）
防護等級IP66，高度防塵，可在會濺水的環境中使用。
有考慮到經年劣化的「防潑水測試」基於本公司自訂的條件
連接器型的構造
連接器結構具有內藏的密封墊和 O 型環，可提高防水性。包括連接器部分均符合IP66。
採用連接簡便的鎖緊把手式連接器
由於為不需要螺絲固定的鎖緊把手式，電纜線連接更為簡便。
可選擇3種電纜線出線方向
電纜線的出線方向有3種選擇。可提升馬達附近電纜線繞線的自由度。
-

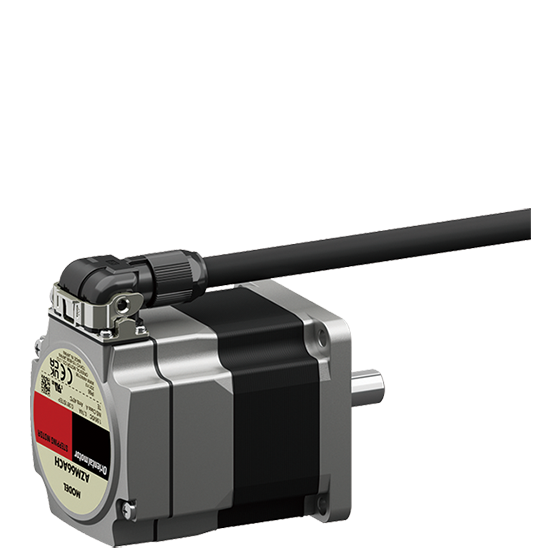

出力軸側出線 -

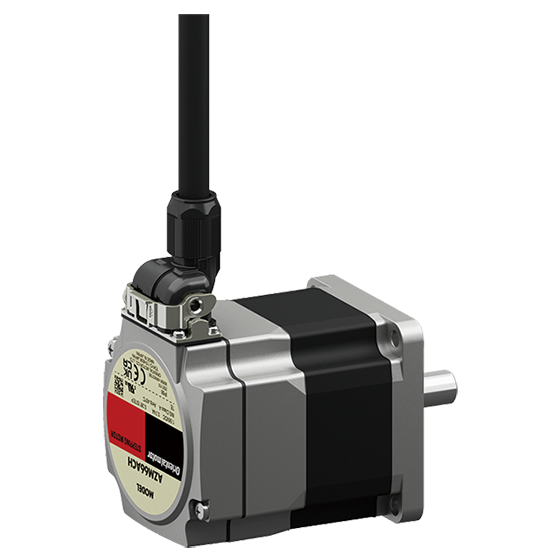

垂直出線 -

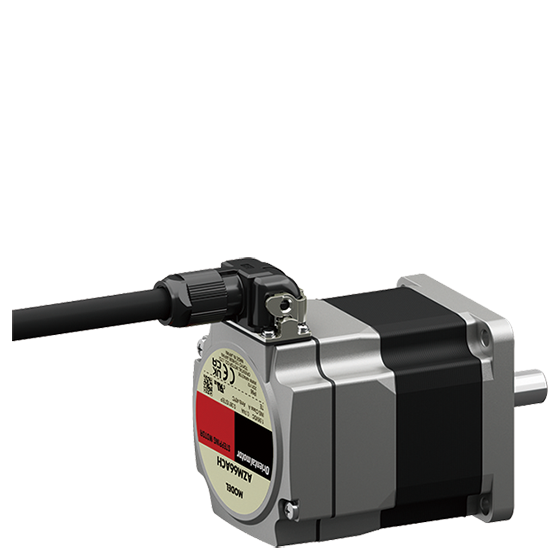

後軸側出線
由於是1條電纜線，因此可減少布線作業時間，實現電纜線坦克帶的小型化
-

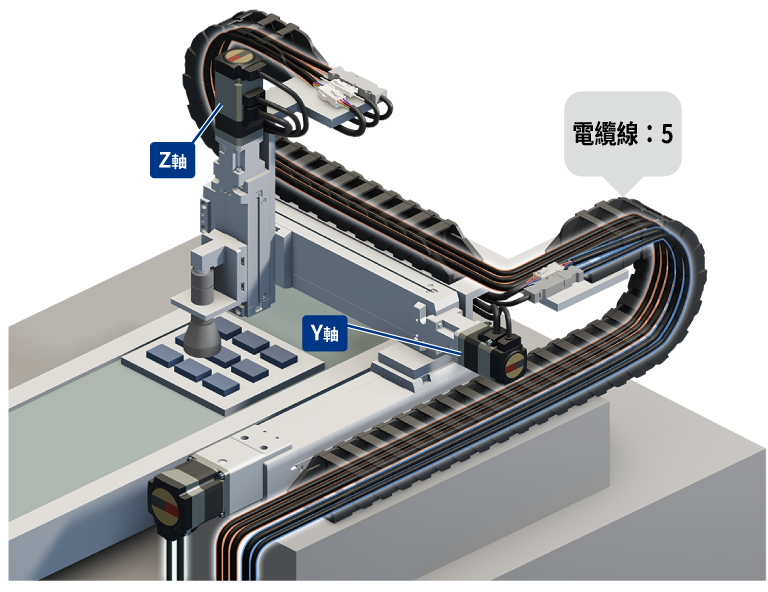

舊有產品（電纜線型）
Z軸（附電磁剎車馬達）：3條電纜線
Y軸（標準馬達）：2條電纜線
-

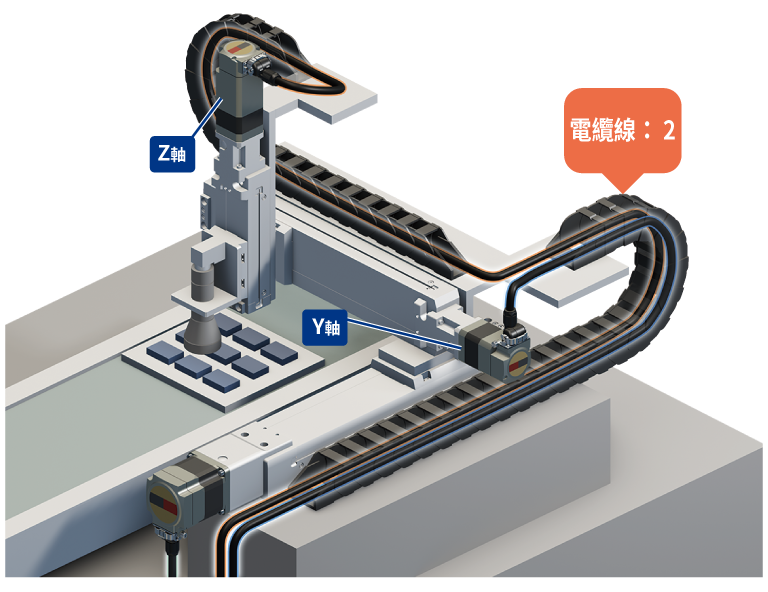

連接器型
Z軸（附電磁剎車馬達）：1條電纜線
Y軸（標準馬達）：1條電纜線
直接連接，可節省更換馬達和電纜線的時間
-

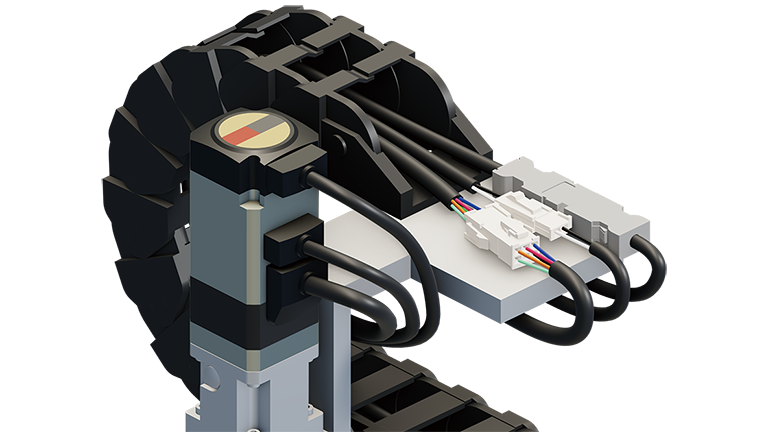

舊有產品（電纜線型）
-

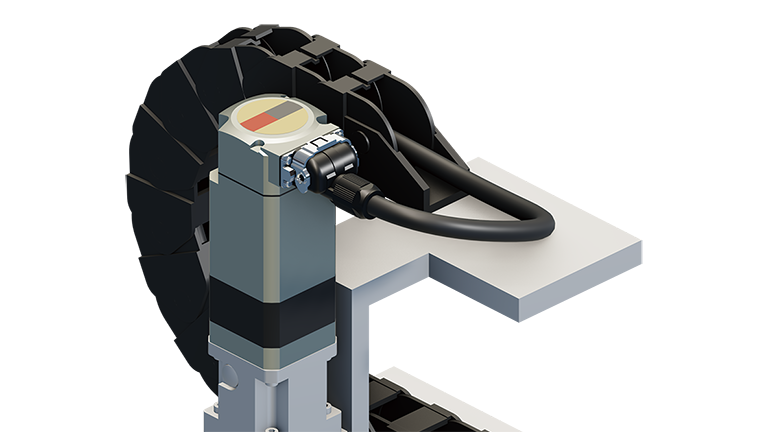

連接器型
參考：連接用電纜線直徑、截面積、重量比較
附電磁剎車馬達、可動連接用電纜線、長度為5 m的情況
-
電纜線型
-
連接器型
| 電纜線型 （3條電纜線*） |
連接器型 （1條電纜線） |
|||
|---|---|---|---|---|
| 直徑［mm］ | · 馬達用φ8 · 電磁剎車用φ6 · 編碼器用φ8 |
φ8.9 | ||
| 截面積［mm2］ | 111.7 | ➜ 減少44.3% |
62.2 | |
| 重量［kg］ | 1.19 | ➜ 減少55.5% |
0.53 | |
- * 馬達用、編碼器、電磁剎車用共3條
