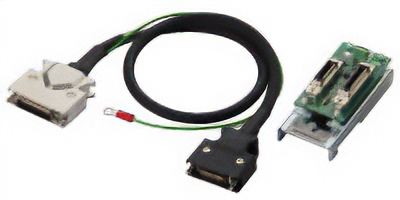

支援工具 I/O轉換工具 SPT-C01

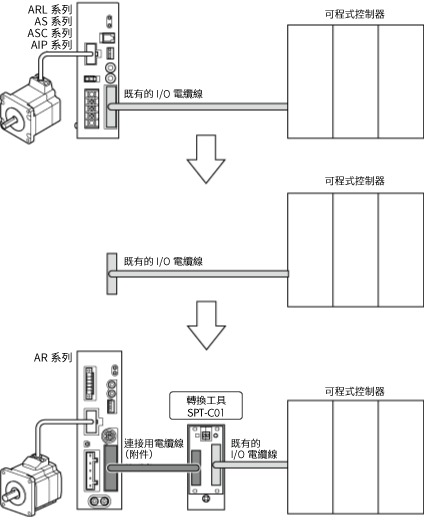

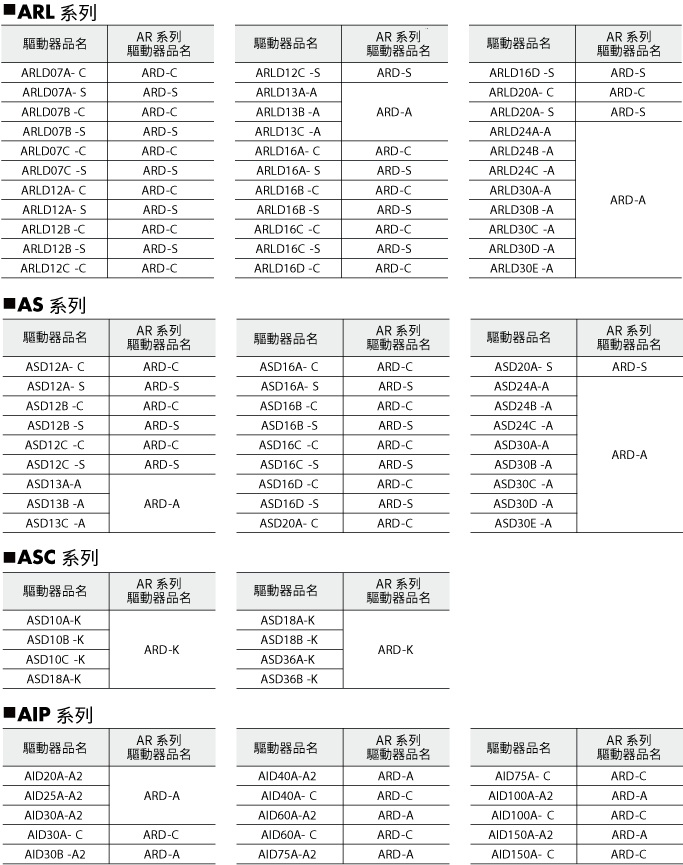

I/O轉換工具 SPT-C01是用於將ARL/AS/ASC/AIP系列脈波列輸入型替換為AR系列脈波列輸入型的支援工具。

• 上位控制器與驅動器之間的連接用電纜線無需變更即可使用。
• 無需變更上位控制器的程式。

注意事項

使用 SPT-C01 時有以下限制。

• 請注意，AR 系列的外形和特性與目前使用的產品不同。
• SPT-C01 無法用於源輸出控制器。
• 上位控制器與驅動器的輸出入信號用 GND 必須是共通的，或者能夠設置為共通。
  使用 SPT-C01 時，各產品的 GND 會相互連接。
• 無法使用開集極電極的 A 相輸出和 B 相輸出。
• 更換前的產品所不具備的功能（AR系列特有的功能）將無法使用。（例如：電磁剎車的自動控制功能等）
• 使用SPT-C01時，請確保符合相關法規和標準。

I/O信號連接例

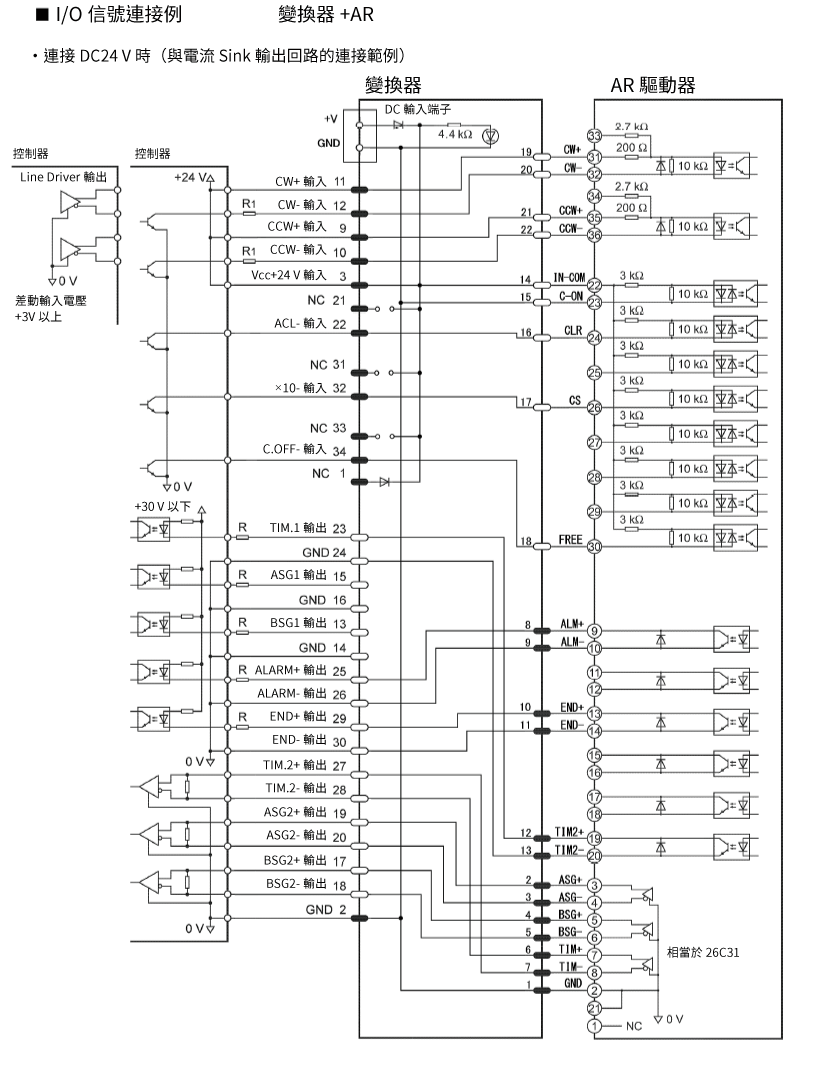

• 與DC24V連接時

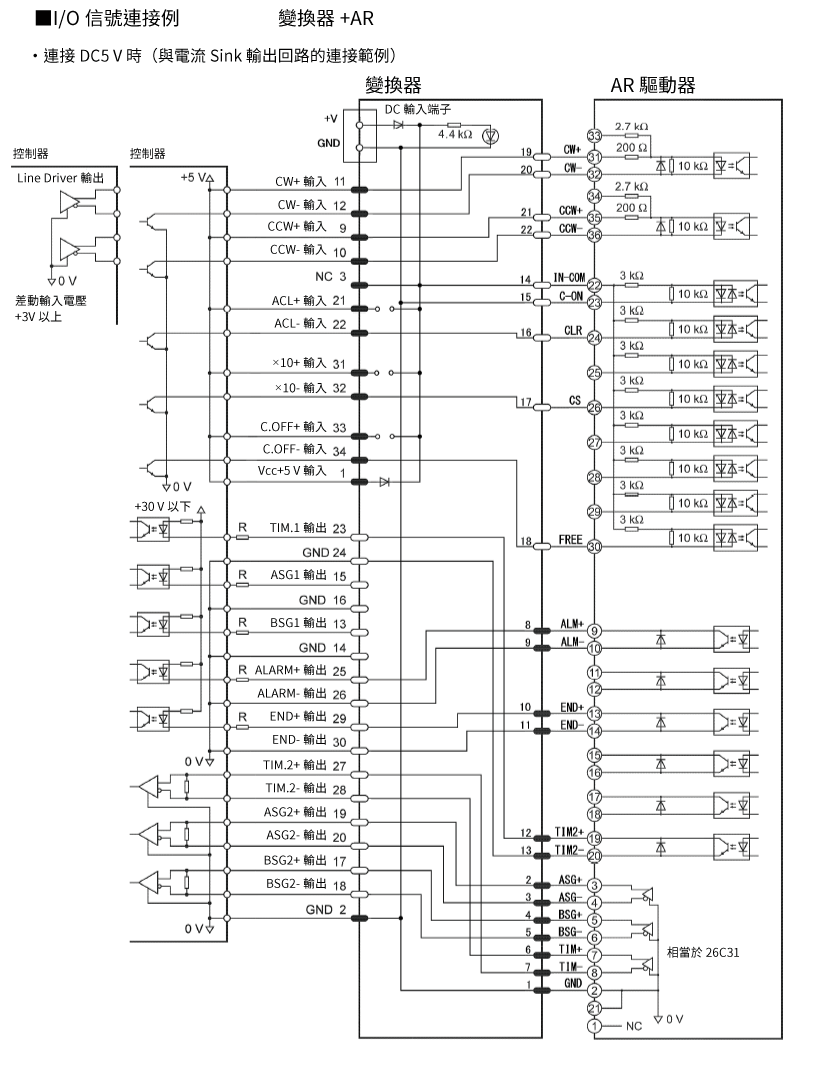

• 與DC5V連接時

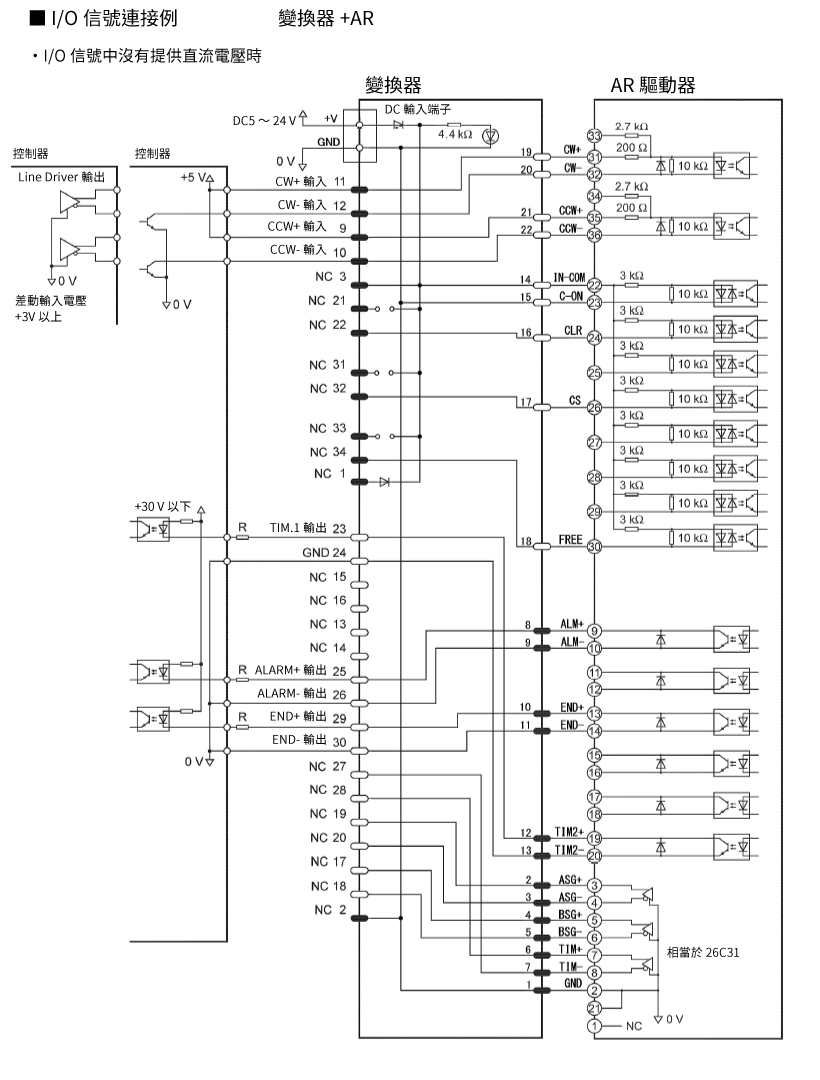

• 未對輸出入信號供應 DC 電源時（需連接 5～24V 的外部電源）。

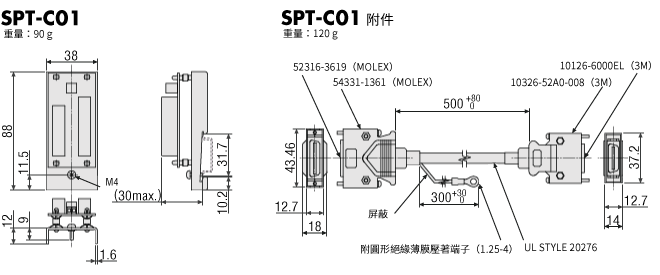

外形圖（單位 mm）
