設定・顯示機器 外部調速器/外部轉矩設定器-單圈數型

可變電阻器用於設定調速馬達的轉矩或轉矩馬達的轉矩。
多台組合使用可實現多段轉速設定。

PAVR2-20K

品名 適用產品
調速馬達 轉矩馬達 風扇
無刷馬達 AC調速馬達
外部調速器和外部轉矩設定器
PAVR2-20K
（20 kΩ、0.05 W、B特性）		 BLE2系列、
BLE系列*1、
BXⅡ系列、
BLH系列*2		 DSC系列、
MSC-1、
MSC-A		 TM系列 EMR系列
*1
請注意外觀與產品附帶的PAVR-20KZ 不同。
*2
使用產品隨附的驅動器輸出入信號用電纜線，請使用壓接端子進行連接。
詳情請參閱PAVR2-20K的使用說明書。

PAVR-20KZ

品名 適用產品
調速馬達 轉矩馬達
無刷馬達 AC調速馬達
外部調速器和外部轉矩設定器
PAVR-20KZ
（20 kΩ，0.25 W，B特性）		 BLE2系列、
BXⅡ系列、
BLE系列*、
BLH系列、
BLV系列		 DSC系列、
MSC-1、
MSC-A		 TM系列
  • *產品附一組PAVR-20KZ。

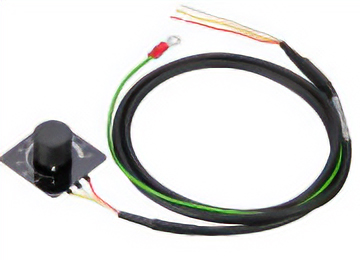

PAVR-20KZ帶焊接電纜線的外部調速器/外部轉矩設定器

PAVR-20KZ可變電阻器上焊接有屏蔽電纜線，並進行保護絕緣處理。可立即進行接線工作，還可以防止連接錯誤和電位計損壞。

品名 電纜線長度（m） 芯數 電纜線規格
PAVR-20KZ帶焊接電纜線的外部調速器/外部轉矩設定器
外部調速器/外部轉矩設定器帶電纜線
PAVR-20KZ-05 0.5 3 附屏蔽接地線
護套外徑φ4.5
芯線AWG24
PAVR-20KZ-10 1
PAVR-20KZ-20 2

適用產品

分類 系列
調速馬達 無刷馬達 BLE2系列、
BXⅡ系列、
BLE系列*、
BLH系列、
BLV系列
AC調速馬達 DSC系列、
MSC-1、
MSC-A
轉矩馬達 TM系列
  • *產品附一組PAVR-20KZ。

設定・顯示機器
