其他周邊機器：馬達/驅動器外蓋

東方馬達產品的保護罩。

馬達外蓋
驅動器外箱
防塵・防水型正面外蓋
驅動器外蓋
正面外蓋

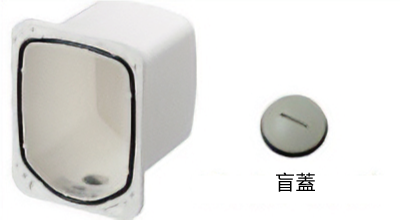

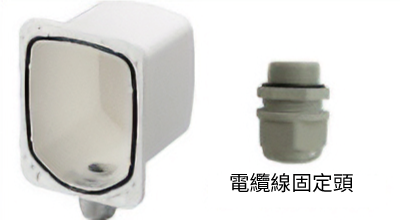

馬達外蓋

特徵

此外蓋可保護馬達免受水和灰塵的影響。
符合保護等級IP66規格。
馬達安裝好後，即可安裝蓋子。

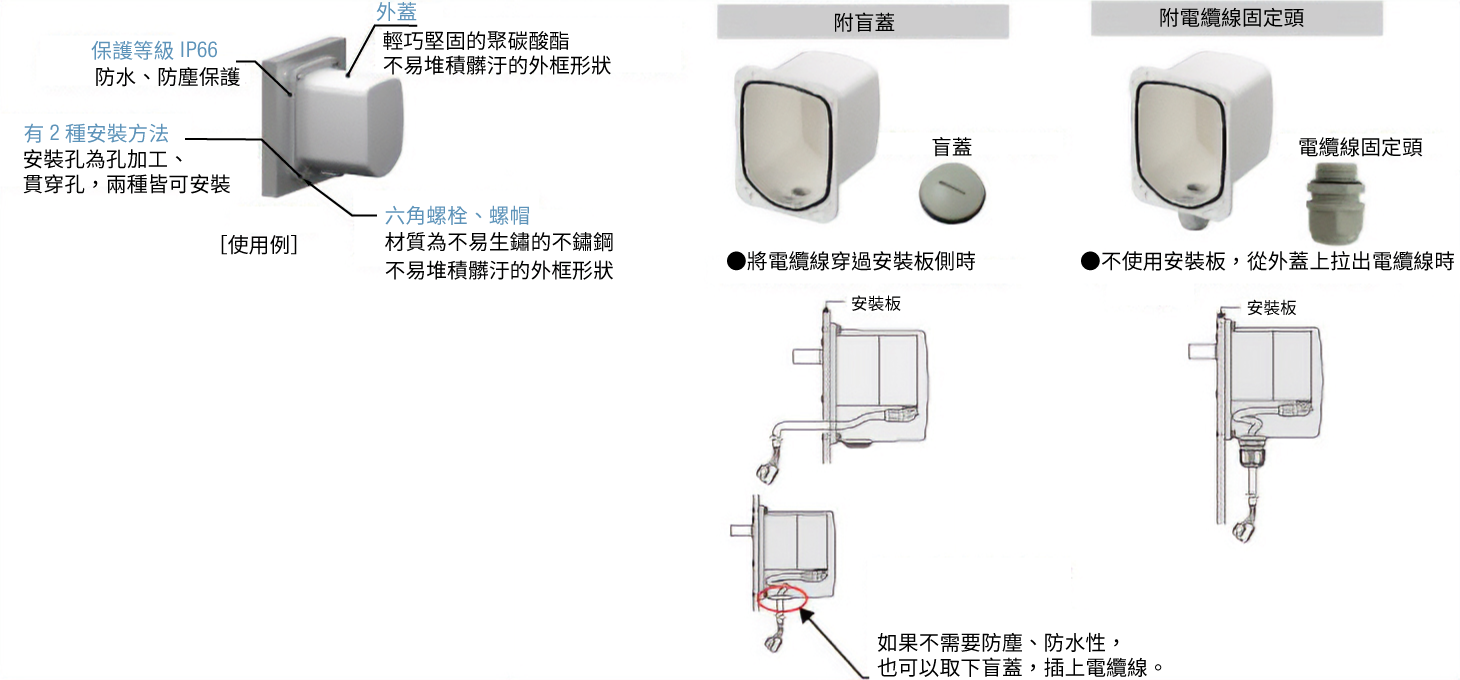

馬達外蓋應用範例

	品名
	PCM5
	PCM5-C

適用產品

無刷馬達	額定輸出	馬達種類	出力軸型
系列	額定輸出	馬達種類	出力軸型
BMU系列	30 W、60 W、120 W	連接器型	平行軸裝配型（僅出力軸側出線）
		連接器型	圓軸型
		標準型（IP40規格） IP65規格：	平行軸裝配型
		標準型（IP40規格） IP65規格：	圓軸型
BLE2系列^*	30 W、60 W、120 W	－	平行軸裝配型（僅出力軸側出線）
BLE2系列^*	30 W、60 W、120 W	－	圓軸型

*不適用於附電磁剎車型。

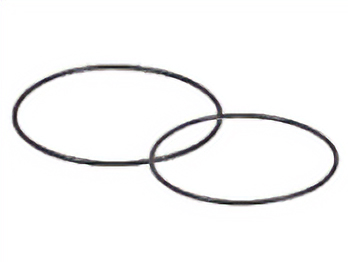

更換用密封墊

	品名
2組	PCMP5

*東方馬達建議一年後更換。

驅動器外箱

特徵

可用於安裝驅動器和速度控制器。
可用於保護驅動器和速度控制器的本體和接線部分。

驅動器外箱應用實例

*可與正面外蓋一起使用（PCF12、PCF12-B、PCF15-B）。
*驅動器和速度控制器必須接地。需要使用包含PE線的電源電纜線進行接地。
*使用I/O訊號進行操作需要電纜線固定頭（單獨出售）。

	品名	適用產品
	品名	無刷馬達	調速馬達
	PCD12	BMU系列（30 W、60 W）	US2系列
	PCD12-1	BMU系列（120 W）	-
	PCD12A	BMU系列（200 W）	-

電纜線固定頭（用於I/O信號）

	品名
	MPG

防塵・防水型正面外蓋

特徵

符合保護等級IP64規格。也可用於防止正面面板的意外操作。
它可以在右側或朝左打開的情況下使用。

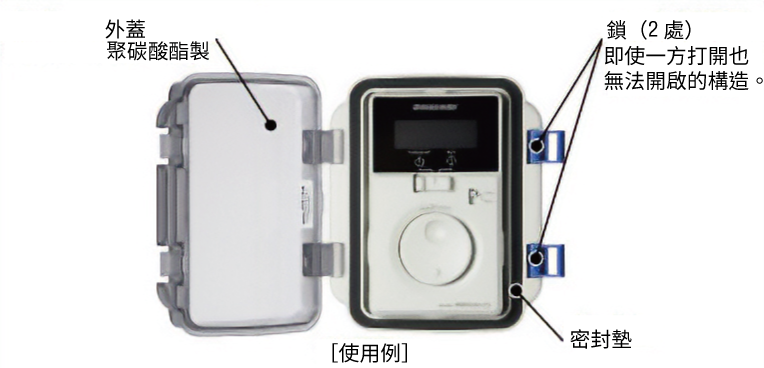

防塵・防水型正面外蓋應用範例

*不能與回路產品安裝腳座一起使用（產品名稱：MAD□、MAF□）。

	品名	適用產品
	品名	無刷馬達	調速馬達
	PCF12	BMU系列（30 W, 60 W, 120 W）	US2系列 US系列
	PCF12-B	BMU系列（30 W, 60 W, 120 W）	US2系列 US系列
	PCF15-B	BMU系列（200 W、400 W）	-

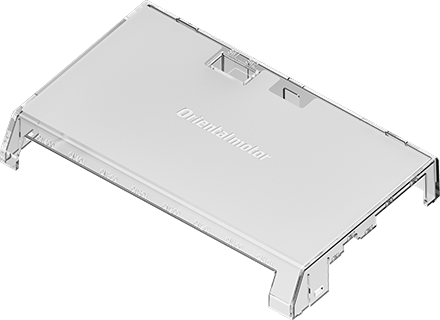

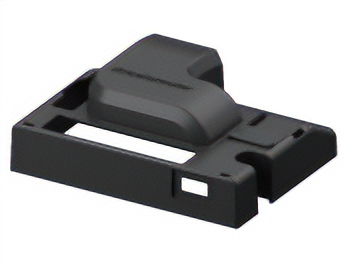

驅動器外蓋

特徵

用於保護驅動器的蓋子。符合保護等級IP20。

*設定SW用外蓋開啟時，PADC-CVD2符合IP10標準

無需工具即可輕鬆安裝。
即使安裝了蓋子，也可以操作和檢查驅動器設定開關。
可與DIN導軌安裝腳座（單獨販售）搭配使用。

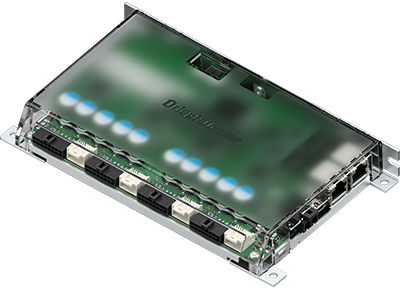

CVD系列用（附安裝板水平式連接器）

驅動器外蓋		適用產品
	品名	2相步進馬達用		5相步進馬達用
	品名	脈波列輸入系列	RS-485通訊系列	脈波列輸入系列	RS-485通訊系列	SC型
	PADC-CVD2	CVD205BR-K CVD206BR-K CVD215BR-K CVD223BR-K CVD223FBR-K CVD223F2BR-K CVD228BR-K CVD242BR-K CVD245BR-K	CVD2BR-KR	CVD503BR-K CVD507BR-K CVD512BR-K CVD514BR-K CVD518BR-K CVD524BR-K CVD528BR-K CVD538BR-K	CVD5BR-KR	CVD512BR-KSC CVD518BR-KSC CVD524BR-KSC

安裝方法

①
②

*對於RS-485通訊型，安裝前先插入側面連接器。

安裝方法

BLE系列用

驅動器外蓋		適用產品
	品名	類比設定型	數位設定型	RS-485通訊型
	PADC-BLH2D	BLH2D15（H）-K BLH2D30（H/DH）-K BLH2D50（H/DH）-K	BLH2D15（H）-KD BLH2D30（H/DH）-KD BLH2D50（H/DH）-KD	BLH2D15（H）-KR BLH2D30（H/DH）-KR BLH2D50（H/DH）-KR

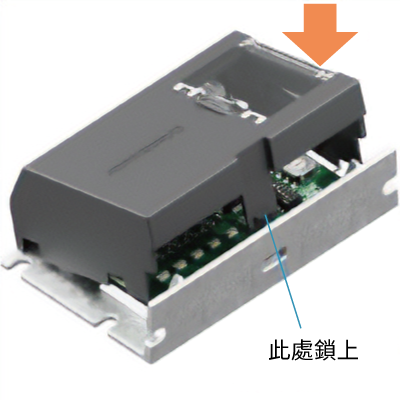

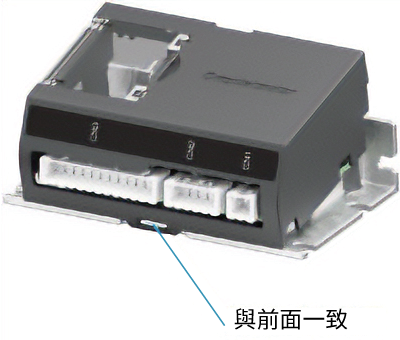

安裝方法

*請按照驅動器的使用說明書使用驅動器。

將其放在驅動器上並將其安裝到位。不需要任何工具。

安裝方法

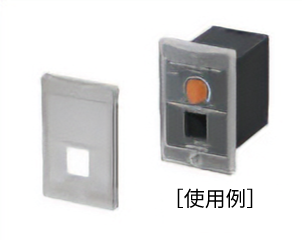

正面外蓋

這可以防轉速度因意外接觸或類似問題而改變。

*正面外蓋的安裝不符合防水規格。此外，本產品不能與回路產品安裝腳座（產品名稱：MAFP05□）一起使用。

	品名	適用產品
	品名	調速馬達
	PAFC02	US系列
