AC馬達用電纜線一覽
連接用電纜線
［1］ 附端子箱型用連接用電纜線（附圓形端子）
預先壓接圓形端子的電纜線，可在端子箱內直接接線。加工至端子箱內接線的最佳長度。
適用於感應馬達和可逆馬達
| 適用馬達 | 品名 | 長度（m） | 電纜線、規格 | ||
|---|---|---|---|---|---|
| 產品一覽 | 系列 | 電源 | |||
| 感應馬達 | KIIS系列 KII系列 |
三相 | CC010TA04B | 1 |
電纜線外徑Φ10.9 mm 電纜線芯AWG18
|
| CC020TA04B | 2 | ||||
| CC030TA04B | 3 | ||||
| CC050TA04B | 5 | ||||
| CC100TA04B | 10 | ||||
| CC200TA04B | 20 | ||||
| 感應馬達 可逆馬達 |
KII系列 | 單相 | CC010TA04A | 1 | |
| CC020TA04A | 2 | ||||
| CC030TA04A | 3 | ||||
| CC050TA04A | 5 | ||||
| CC100TA04A | 10 | ||||
| CC200TA04A | 20 | ||||
附電磁剎車馬達用
| 適用馬達 | 品名 | 長度（m） | 電纜線、規格 | ||
|---|---|---|---|---|---|
| 產品一覽 | 系列 | 電源 | |||
| 感應馬達 | KIIS系列 | 三相 | CC010TA06B | 1 |
電纜線外徑Φ10.9 mm 電纜線芯AWG18
|
| CC020TA06B | 2 | ||||
| CC030TA06B | 3 | ||||
| CC050TA06B | 5 | ||||
| CC100TA06B | 10 | ||||
| CC200TA06B | 20 | ||||
| 感應馬達 | KII系列 | 單相 | CC010TA06A | 1 | |
| CC020TA06A | 2 | ||||
| CC030TA06A | 3 | ||||
| CC050TA06A | 5 | ||||
| CC100TA06A | 10 | ||||
| CC200TA06A | 20 | ||||
［2］連接用電纜線（無末端處理）
用於三相和單相馬達接線的電纜線。也可用於端子箱接線。
適用於感應馬達、可逆馬達、轉矩馬達、超低速同步馬達
| 適用系列 | 電纜線、規格 | 品名 | 長度（m） |
|---|---|---|---|
|
KIIS系列 KII系列 K系列 （附小型端子箱的除外） 世界規格K系列 BH系列 TM系列 SMK系列 |
電纜線外徑Φ10.9 mm 電纜線芯AWG18
|
CC010G04 | 1 |
| CC020G04 | 2 | ||
| CC030G04 | 3 | ||
| CC050G04 | 5 | ||
| CC100G04 | 10 | ||
| CC200G04 | 20 |
附電磁剎車馬達用
| 適用系列 | 電纜線、規格 | 品名 | 長度（m） |
|---|---|---|---|
|
KIIS系列 KII系列 K系列 （附小型端子箱的除外） 世界規格K系列 BH系列 |
電纜線外徑Φ10.9 mm 電纜線芯AWG18
|
CC010G06 | 1 |
| CC020G06 | 2 | ||
| CC030G06 | 3 | ||
| CC050G06 | 5 | ||
| CC100G06 | 10 | ||
| CC200G06 | 20 |
防塵・防水馬達用

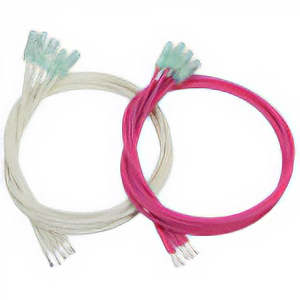

［3］電容器連接用導線
可直接連接至電容器端子的附端子導線
| 品名 | 套件內容 | |
|---|---|---|
|
LCCN0510 | 白色：5條。 紅色：5條。 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
