電纜線：RKII系列 脈波列輸入型用
- *請務必使用連接用電纜線連接馬達和驅動器。
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線和電磁剎車電纜線無法直接連接驅動器。）
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［1］ | 馬達連接用電纜線套件 |
| 馬達/電磁剎車 連接用電纜線套件 | |
| 馬達用可動連接用電纜線套件 | |
| 馬達/電磁剎車 可動連接用電纜線套件 | |
| ［2］ | 馬達用中繼電纜線套件馬達側 |
| 馬達/電磁剎車 中繼電纜線套件馬達側 | |
| 馬達用可動中繼電纜線套件 馬達側 | |
| 馬達/電磁剎車 可動中繼電纜線套件 馬達側 |
- *如電纜線需要彎曲，請使用可動電纜線。點選此處關於使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［3］ | 輸出入信號用電纜線連接器型 |
| 輸出入信號用電纜線通用型 | |
| ［4］ | 輸出入信號用電纜線連接器－端子台轉換器 1列型 |
| ［5］ | AC電源用電纜線 |
→點選此處查看電纜線產品一覽
連接用電纜線
馬達與驅動器間的連接用電纜線。

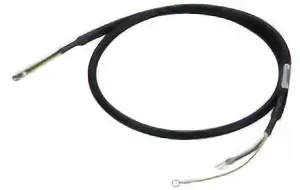

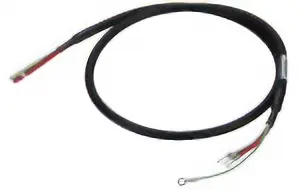

馬達用連接用電纜線套件/馬達用可動連接用電纜線套件
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線和電磁剎車電纜線無法直接連接驅動器。）

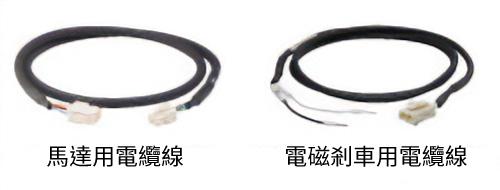

馬達/電磁剎車 連接用電纜線套件、馬達/電磁剎車 可動連接用電纜線套件
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線和電磁剎車電纜線無法直接連接驅動器。）
［2］馬達用中繼電纜線套件、馬達用可動中繼電纜線套件

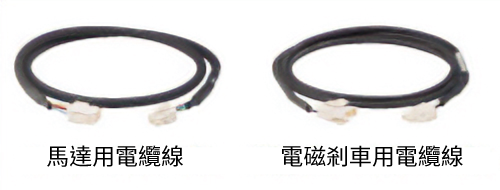

［2］馬達/電磁剎車 中繼電纜線套件、馬達/電磁剎車 可動中繼電纜線套件
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010VPFBT | CC010VPRBT |
| 2 | CC020VPFBT | CC020VPRBT | |
| 3 | CC030VPFBT | CC030VPRBT | |
| 5 | CC050VPFBT | CC050VPRBT | |
| 7 | CC070VPFBT | CC070VPRBT | |
| 10 | CC100VPFBT | CC100VPRBT | |
| 15 | CC150VPFBT | CC150VPRBT |
其他電纜線
此電纜線可用於連接驅動器和控制器。
［3］輸出入信號用電纜線

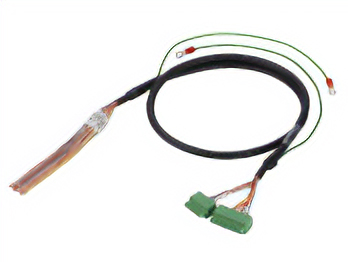

連接器型
用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。
| 品名 | 長度（m） |
芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC15D005C-1 | 0.5 | 15 | 24 | φ1.1 | φ7.5 |
| CC15D010C-1 | 1 | |||||
| CC15D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |

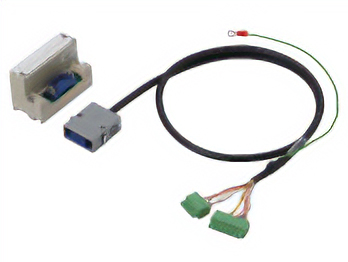

［4］輸出入信號用電纜線 連接器－端子台轉換器 1列型
可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
- 附有驅動器信號名稱可一目了然的信號名稱顯示板。
雙面列印使得即使打開或關閉蓋子也可以檢查信號名稱。 - 可進行DIN導軌安裝和螺絲安裝。
- 螺絲固定式，即使螺絲鬆動，也能防止產品掉落。
- 圓形和Y形壓接端子均可使用的壓接端子。
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
