電纜線：RKⅡ系列 內藏定位功能型用
- *請務必使用連接用電纜線連接馬達和驅動器。
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。）
- 如電纜線需要彎曲，請使用可動電纜線。點選此處關於使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［3］ | 輸出入信號用電纜線連接器型 |
| 輸出入信號用電纜線通用型 | |
| ［4］ | 輸出入信號用電纜線連接器－端子台轉換器 1列型 |
| ［5］ | RS-485通訊用電纜線 |
| ［6］ | FLEX用通訊電纜線通用型 |
| FLEX用通訊電纜線專用型 | |
| ［7］ | DC電源用電纜線 |
| ［8］ | AC電源用電纜線 |
→點選此處查看電纜線產品一覽
連接用電纜線
馬達與驅動器間的連接用電纜線。
馬達連接用電纜線套件/馬達可動連接用電纜線套件
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。）

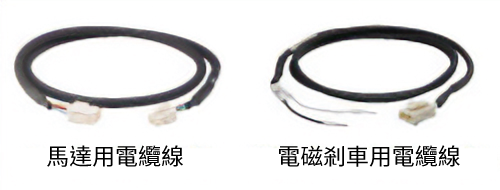

馬達/電磁剎車 連接用電纜線套件、馬達/電磁剎車 可動連接用電纜線套件
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。）

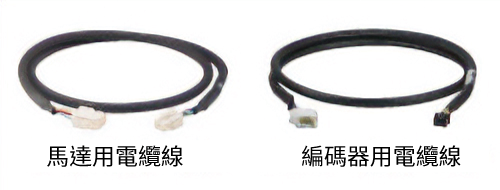

馬達/編碼器 連接用電纜線套件、馬達/編碼器 可動連接用電纜線套件
對於不包含1 m、2 m或3 m電纜線的類型，請選擇連接用電纜線套件。
（馬達內的編碼器電纜線及電磁剎車電纜線無法直接連接驅動器。）
［2］馬達用中繼電纜線套件、馬達用可動中繼電纜線套件

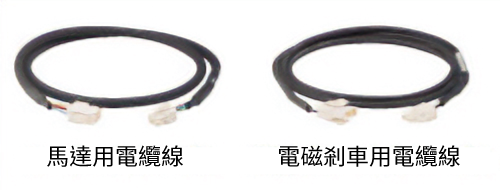

［2］馬達/電磁剎車 中繼電纜線套件、馬達/電磁剎車 可動中繼電纜線套件
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010VPFBT | CC010VPRBT |
| 2 | CC020VPFBT | CC020VPRBT | |
| 3 | CC030VPFBT | CC030VPRBT | |
| 5 | CC050VPFBT | CC050VPRBT | |
| 7 | CC070VPFBT | CC070VPRBT | |
| 10 | CC100VPFBT | CC100VPRBT | |
| 15 | CC150VPFBT | CC150VPRBT |
［2］馬達/編碼器 中繼電纜線套件、馬達/編碼器 可動中繼電纜線套件
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010VPFET | CC010VPRET |
| 2 | CC020VPFET | CC020VPRET | |
| 3 | CC030VPFET | CC030VPRET | |
| 5 | CC050VPFET | CC050VPRET | |
| 7 | CC070VPFET | CC070VPRET | |
| 10 | CC100VPFET | CC100VPRET | |
| 15 | CC150VPFET | CC150VPRET |
其他電纜線
此電纜線可用於連接驅動器和控制器。
［3］輸出入信號用電纜線

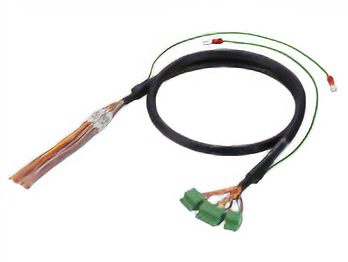

連接器型
用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。
| 品名 | 長度（m） |
芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC21D005C-1 | 0.5 | 21 | 24 | φ1.2 | φ9.5 |
| CC21D010C-1 | 1 | |||||
| CC21D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |

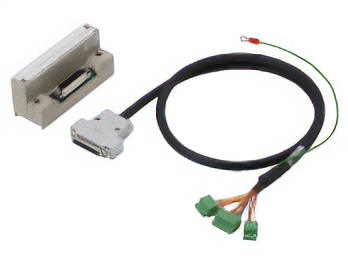

［4］輸出入信號用電纜線 連接器－端子台轉換器 1列型
可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
- 附有驅動器信號名稱可一目了然的信號名稱顯示板。
雙面列印使得即使打開或關閉蓋子也可以檢查信號名稱。 - 可進行DIN導軌安裝或螺絲安裝。
- 螺絲固定式，即使螺絲鬆動，也能防止產品掉落。
- 圓形和Y形壓接端子均可使用的壓接端子。
［6］FLEX用通訊電纜線
此電纜線可方便地將 FLEX對應產品連接到透過RS-485 通訊進行Modbus-控制的各種設備。
提供電纜線一端帶有非捆綁電線的通用型和可直接連接到施耐德電氣日本控股有限公司的可編程顯示器的專用型。
通用型
通用型附有終端電阻。
專用型
專用型內置終端電阻。
［7］DC電源用電纜線
DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
| 品名 | 長度 （m） |
AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
