電纜線：NX系列用
| 插圖中的數字 |
電纜線名稱 |
|---|---|
| ［1］ | 連接用電纜線套件/可動連接用電纜線套件 |
| 電磁剎車用 連接用電纜線套件/可動連接用電纜線套件 | |
| ［2］ | 中繼電纜線套件/可動中繼電纜線套件 |
| 電磁剎車用 中繼電纜線套件/可動中繼電纜線套件 |
| 插圖中的數字 |
電纜線名稱 |
|---|---|
| ［3］ | 通用電纜線標準型 |

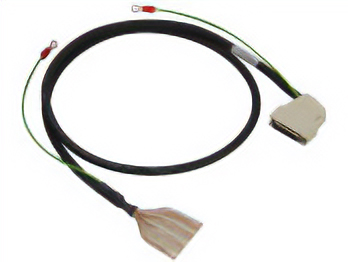

| 通用電纜線水平式連接器 | |
| ［4］ | 連接器－端子台轉換器 1列型 |
| 連接器－端子台轉換器 2列型 | |
| ［5］ | DC電源用通用電纜線 |
連接用電纜線
馬達與驅動器間的連接用電纜線。
［1］連接用電纜線套件/可動連接用電纜線套件
一套馬達用電纜線、編碼器用電纜線、和電磁剎車電纜線（附電磁剎車馬達用）的套件。
對於不包含1 m、2 m 或3 m電纜線的類型，請選擇連接用電纜線套件。
| 長度（m） | 連接用電纜線套件 | 可動連接用電纜線套件 | 連接用電纜線套件 （附電磁剎車型用） |
可動連接用電纜線套件 （附電磁剎車型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 1 | - | CC010VNR | - | CC010VNRB |
| 2 | - | CC020VNR | - | CC020VNRB |
| 3 | - | CC030VNR | - | CC030VNRB |
| 5 | CC050VNF | CC050VNR | CC050VNFB | CC050VNRB |
| 7 | CC070VNF | CC070VNR | CC070VNFB | CC070VNRB |
| 10 | CC100VNF | CC100VNR | CC100VNFB | CC100VNRB |
| 15 | CC150VNF | CC150VNR | CC150VNFB | CC150VNRB |
| 20 | CC200VNF | CC200VNR | CC200VNFB | CC200VNRB |
［2］中繼電纜線套件/可動中繼電纜線套件
一套馬達用電纜線、編碼器用電纜線、和電磁剎車電纜線（附電磁剎車馬達用）的套件。
如果連接用電纜線長度不足，請使用以下中繼電纜線進行延長。
延長使用時，電纜線長度請設在20 m以內。
| 長度（m） | 中繼電纜線套件 | 可動中繼電纜線套件 | 中繼電纜線套件 （附電磁剎車型用） |
可動中繼電纜線套件 （附電磁剎車型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 1 | CC010VNFT | CC010VNRT | CC010VNFBT | CC010VNRBT |
| 2 | CC020VNFT | CC020VNRT | CC020VNFBT | CC020VNRBT |
| 3 | CC030VNFT | CC030VNRT | CC030VNFBT | CC030VNRBT |
| 5 | CC050VNFT | CC050VNRT | CC050VNFBT | CC050VNRBT |
| 7 | CC070VNFT | CC070VNRT | CC070VNFBT | CC070VNRBT |
| 10 | CC100VNFT | CC100VNRT | CC100VNFBT | CC100VNRBT |
| 15 | CC150VNFT | CC150VNRT | CC150VNFBT | CC150VNRBT |
其他電纜線
此電纜線可用於連接驅動器和控制器。

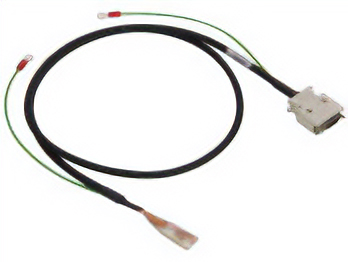

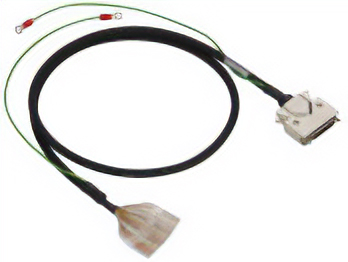

［3］輸出入信號用電纜線通用型：標準式
使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

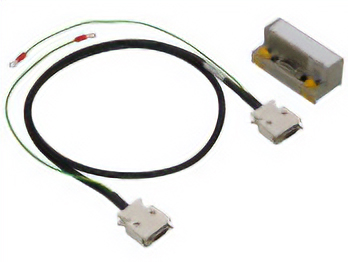

［4］連接器－端子台轉換器 1列型
可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
-

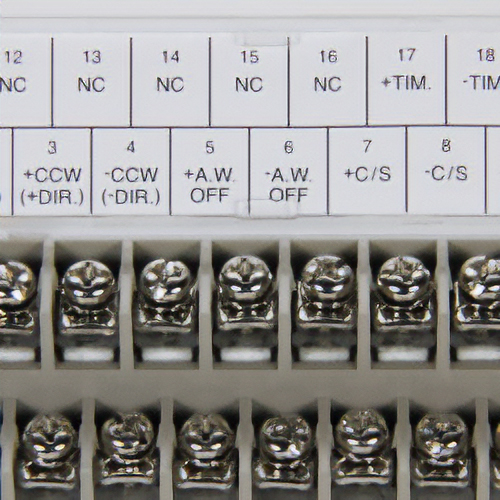

附有驅動器信號名稱可一目了然的信號名稱顯示板。
雙面列印使得即使打開或關閉蓋子也可以檢查信號名稱。
- 可提高佈線安裝效率。
- 可進行DIN導軌安裝或螺絲安裝。
- 不能使用圓形端子。

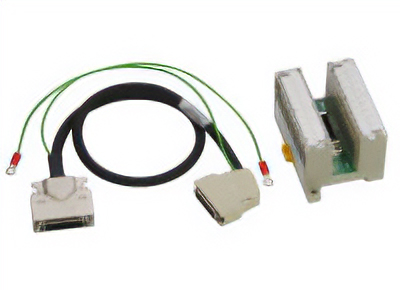

［4］連接器－端子台轉換器 2列型
可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
| 極數 | 品名 | 電纜線長度（m） |
|
|---|---|---|---|
|
36極 | CC36WT05AE | 0.5 |
| CC36WT10AE | 1 |
-

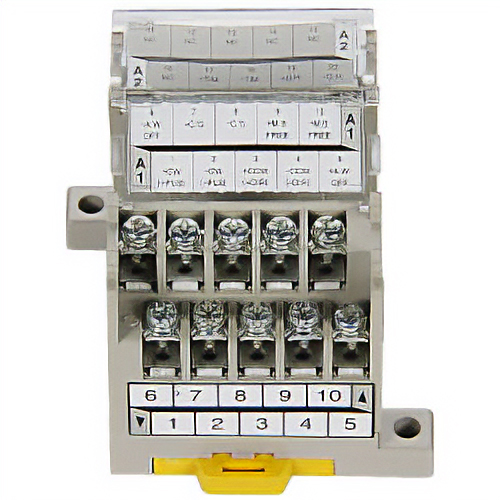

附有驅動器信號名稱可一目了然的信號名稱顯示板。可提高佈線安裝效率。
- 可進行DIN導軌安裝或螺絲安裝。
-

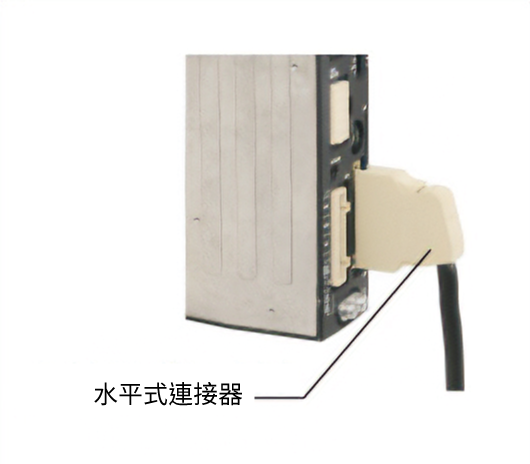

一組水平式連接器，可用於節省垂直方向的空間。
- 螺絲固定式，即使螺絲鬆動，也能防止產品掉落。
- 圓形和Y形壓接端子均可使用的壓接端子。
［5］DC電源用通用電纜線
DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
| 品名 | 長度 （m） |
AWG | 絕緣體外徑 |
完成外徑 |
|
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
