電纜線：BMU系列電纜線型用
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［1］ | 連接用電纜線（中繼用） |
| 可動連接用電纜線（中繼用） |
- *如電纜線需要彎曲，請使用可動電纜線。點選此處關於使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［2］ | 輸出入信號用電纜線連接器型 |
| 輸出入信號用電纜線通用型 | |
| ［3］ | AC電源用電纜線 |
→點選此處查看電纜線產品一覽

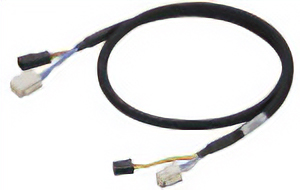

連接用電纜線
其他電纜線
此電纜線可用於連接驅動器和控制器。
［2］輸出入信號用電纜線
連接器型
用於各種速度控制器和驅動器的電纜線接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。

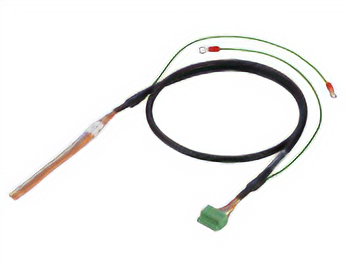

30 W、60 W、120 W用
| 品名 | 長度（m） | 芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC09D005C-1 | 0.5 | 9 | 24 | φ1.1 | φ6.7 |
| CC09D010C-1 | 1 | |||||
| CC09D020C-1 | 2 |

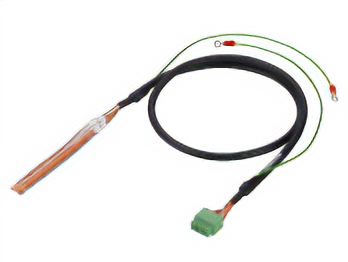

200 W、400 W用
| 品名 | 長度（m） | 芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC12D005C-1 | 0.5 | 12 | 24 | φ1.1 | φ7.5 |
| CC12D010C-1 | 1 | |||||
| CC12D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
