電纜線：5相步進馬達PKP系列/CVD系列SC型驅動器用

[1]連接用電纜線、可動連接用電纜線

• 兩側附連接器電纜線，直接連接連接器連接方式馬達和驅動器。
• 連接器形狀有2種。選擇適合每種形狀的電纜線。

［1］連接用電纜線、可動連接用電纜線 （安裝尺寸：20 mm，28 mm）

	長度（m）	連接用電纜線	可動連接用電纜線
		品名	品名
	0.5	CCM005V5AAF	CCM005V5AAR
	1	CCM010V5AAF	CCM010V5AAR
	1.5	CCM015V5AAF	CCM015V5AAR
	2	CCM020V5AAF	CCM020V5AAR
	2.5	CCM025V5AAF	CCM025V5AAR
	3	CCM030V5AAF	CCM030V5AAR
	4	CCM040V5AAF	CCM040V5AAR
	5	CCM050V5AAF	CCM050V5AAR
	7	CCM070V5AAF	CCM070V5AAR
	10	CCM100V5AAF	CCM100V5AAR

［1］連接用電纜線，可動連接用電纜線 （安裝尺寸：42 mm、60 mm）

	長度（m）	連接用電纜線	可動連接用電纜線
		品名	品名
	0.5	CCM005V5AEF	CCM005V5AER
	1	CCM010V5AEF	CCM010V5AER
	1.5	CCM015V5AEF	CCM015V5AER
	2	CCM020V5AEF	CCM020V5AER
	2.5	CCM025V5AEF	CCM025V5AER
	3	CCM030V5AEF	CCM030V5AER
	4	CCM040V5AEF	CCM040V5AER
	5	CCM050V5AEF	CCM050V5AER
	7	CCM070V5AEF	CCM070V5AER
	10	CCM100V5AEF	CCM100V5AER

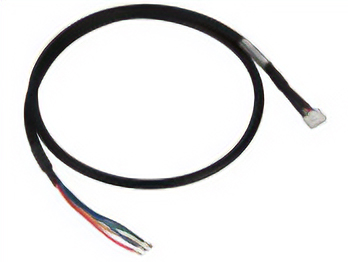

［2］中繼電纜線驅動器側、可動中繼電纜線驅動器側

• 這些電纜線可用於延長連接用電纜線。
• 延長使用時，電纜線長度請設在10 m以內。
• 用於馬達與驅動器間的連接用電纜線合計最多3條。

	長度（m）	連接用電纜線	可動連接用電纜線
		品名	品名
	0.5	CCM005V5ADFT	CCM005V5ADRT
	1	CCM010V5ADFT	CCM010V5ADRT
	1.5	CCM015V5ADFT	CCM015V5ADRT
	2	CCM020V5ADFT	CCM020V5ADRT
	2.5	CCM025V5ADFT	CCM025V5ADRT
	3	CCM030V5ADFT	CCM030V5ADRT
	4	CCM040V5ADFT	CCM040V5ADRT
	5	CCM050V5ADFT	CCM050V5ADRT
	7	CCM070V5ADFT	CCM070V5ADRT
	9	CCM090V5ADFT	CCM090V5ADRT

可動電纜線使用注意事項

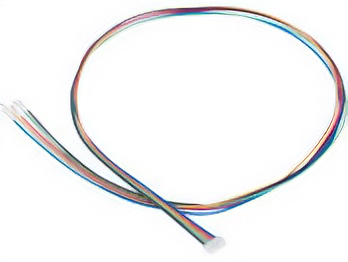

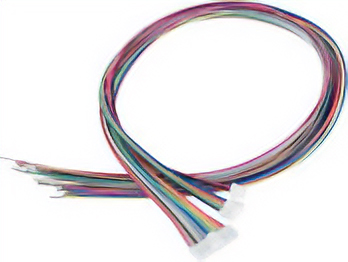

[3]連接用電纜線馬達側

提供帶壓接連接器的導線型連接用電纜線，方便連接器連接方式馬達。

	品名	適用產品		長度（m）
		安裝尺寸	系列
	LC5N06A	28 mm	標準型	0.6
	LC5N10A			1
	LC5N06E	42 mm 60 mm	標準型	0.6
	LC5N10E			1

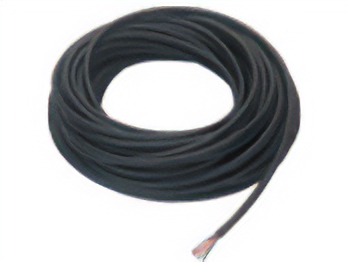

[4]不含端子處理的連接用電纜線、不含端子處理的可動連接用電纜線

連接用電纜線用於延長馬達和驅動器之間的距離。馬達和驅動器之間長度的總長度應最大10 m。
5相步進馬達可用於馬達額定電流最大為2.4A的產品。

	長度（m）	連接用電纜線	可動連接用電纜線
		品名	品名
	5	CC05PK5	CC05PK5R
	10	CC10PK5	CC10PK5R
