電纜線　 2相／5相步進馬達 - PKP系列／CVD系列多軸型驅動器用

PKP系列／CVD系列多軸型驅動器電纜線構成圖

插圖中的數字	電纜線名稱
[1]	連接用電纜線馬達側
[2]	連接用電纜線驅動器側
[3]	主電源用電纜線
[4]	控制電源用電纜線
[5]	輸出入信號用電纜線連接器型
[5]	輸出入信號用電纜線通用型

連接用電纜線

連接器形狀有2種。選擇適合每種形狀的電纜線。

連接器形狀品名

[1]連接用電纜線馬達側

提供帶壓接連接器的導線型連接用電纜線，方便連接器連接方式馬達。

2相步進馬達

	品名	適用產品		長度（m）
	品名	安裝尺寸	類型	長度（m）
	LC2B06A	28 mm	標準型標準型附編碼器標準型附電磁剎車高解析度型高解析度型附編碼器 SH減速機型 SH減速機型附編碼器 CS減速機型	0.6
	LC2B10A	28 mm		1
	LC2B06B	35 mm	標準型標準型附編碼器標準型附電磁剎車	0.6
	LC2B10B	35 mm	標準型標準型附編碼器標準型附電磁剎車	1
	LC2B06B	42 mm^*1	標準型標準型附電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/附編碼器型/附電磁剎車型）	0.6
	LC2B10B	42 mm^*1	標準型標準型附電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/附編碼器型/附電磁剎車型）	1
	LC2B06C	56.4 mm^*1	標準型標準型附電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/附編碼器型/附電磁剎車型）	0.6
	LC2B10C	56.4 mm^*1	標準型標準型附電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/附編碼器型/附電磁剎車型）	1
	LC2B06E	42 mm^2 50 mm 56.4 mm^2 60 mm	標準型標準型附編碼器標準型附電磁剎車高解析度型高解析度型附編碼器 CS減速機型 SH減速機型 SH減速機型附編碼器	0.6
	LC2B10E	42 mm^2 50 mm 56.4 mm^2 60 mm		1
	LC2B06E	42 mm 51 mm	薄型薄型附編碼器薄型諧和式減速機型薄型諧和式減速機型附編碼器	0.6
	LC2B10E	42 mm 51 mm	薄型薄型附編碼器薄型諧和式減速機型薄型諧和式減速機型附編碼器	1
	LC2B10G	13 mm	標準型	1

5相步進馬達

	品名	適用產品		長度（m）
	品名	安裝尺寸	系列	長度（m）
	LC5N06A	20 mm 28 mm	標準型標準型附編碼器高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	0.6
	LC5N10A	20 mm 28 mm	標準型標準型附編碼器高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	1
	LC5N06B	42 mm^*1	標準型高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	0.6
	LC5N10B	42 mm^*1	標準型高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	1
	LC5N06C2	60 mm	高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	0.6
	LC5N10C2	60 mm	高解析度型高解析度型附編碼器 TH減速機型 PS減速機型 PN減速機型諧和式減速機型	1
	LC5N06E	42 mm^*2 56.4 mm 60 mm	標準型標準型附編碼器 TS減速機型	0.6
	LC5N10E	42 mm^*2 56.4 mm 60 mm	標準型標準型附編碼器 TS減速機型	1

*1: 連接器形狀為品名B的馬達

*2: 連接器形狀為品名A的馬達

其他電纜線

驅動器和控制器可採用電纜線連接。

[2]連接用電纜線驅動器側

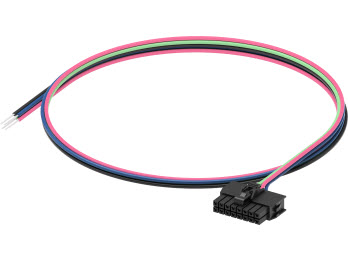

驅動器側帶有連接器的連接用電纜線。

	品名	適用產品	馬達規格	長度（m）
	LCD06CA-2M	2相步進馬達 PKP系列	標準型	0.6
	LCD06CA-2ME		標準型附編碼器
	LCD06CA-2MB		標準型附電磁剎車
	LCD06CA-5M	5相步進馬達 PKP系列	標準型
	LCD06CA-5ME	5相步進馬達 PKP系列	標準型附編碼器
	LCD06CA-5MB	5相步進馬達PK系列	標準型附電磁剎車

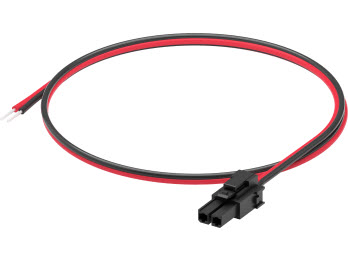

[3]主電源用電纜線

	品名	長度（m）
	LC02D06C	0.6

[4]控制電源用電纜線

	品名	長度（m）
	LC02D06D	0.6

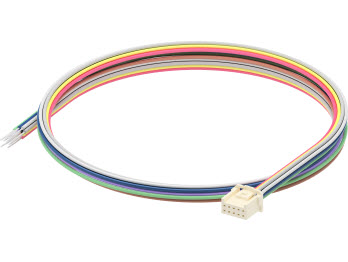

[5]輸出入信號用電纜線

連接器型

此電纜線將驅動器連接到上位控制器。

	品名	長度（m）
	LCD06CA-S	0.6

通用型

多芯屏蔽型電纜線
雙側排線
附易於屏蔽接地的圓端子接地線
依需求功能選擇匹配的導線芯數。

	品名	長度（m）	芯數	AWG	絕緣體外徑	完成的外徑
	CC06D005B-1	0.5	6	24	φ1.1	φ5.4
	CC06D010B-1	1
	CC06D015B-1	1.5
	CC06D020B-1	2
	CC10D005B-1	0.5	10			φ6.7
	CC10D010B-1	1
	CC10D015B-1	1.5
	CC10D020B-1	2
