電纜線：BXII系列用
注意事項
BXII系列經過重新設計，從2020年3月16日後訂單開始，僅使用一條電纜線即可連接馬達和驅動器。
根據此變化，先前的驅動器附帶的轉換電纜線已不再提供（驅動器本身的規格和外形保持不變）。
請購買一個新的連接用電纜線當您購買具有新品名（品名以「2」結尾）的驅動器。
- *可使用常規連接用電纜線作為中繼。
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［1］ | 連接用電纜線 |
| 可動連接用電纜線 | |
| ［2］ | 連接用電纜線（中繼用） |
| 可動連接用電纜線（中繼用） |
- *如電纜線需要彎曲，請使用可動電纜線。點選此處有關使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［3］ | 輸出入信號用電纜線連接器型 |
| 輸出入信號用電纜線通用型 | |
| ［4］ | AC電源用電纜線 |
連接用電纜線
連接馬達與驅動器間的電纜線。

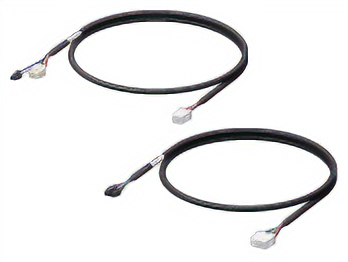

［1］連接用電纜線/可動連接用電纜線（必須）
連接用電纜線用於連接馬達和驅動器。
電纜線總長度應為 30.7 m或更短（總共最多3條電纜，不包括馬達電纜線）。馬達和編碼器的電纜線是成套提供的。

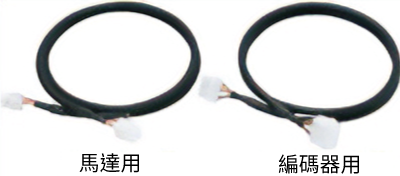

［2］連接用電纜線（中繼用）、可動連接用電纜線（中繼用）
電纜線總長度應為 30.7 m或更短（總共最多3條電纜線，不包括馬達電纜線）。馬達和編碼器的電纜線是成套提供的。
- *僅用中繼電纜線無法將馬達連接到驅動器。請務必購買連接用電纜線或可動連接用電纜線。
其他電纜線
驅動器和控制器可採用電纜線連接。
［3］輸出入信號用電纜線
連接器型
用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。
| 品名 | 長度（m） | 芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC23D005C-1 | 0.5 | 23 | 24 | φ1.2 | φ9.5 |
| CC23D010C-1 | 1 | |||||
| CC23D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
