電纜線：BMU系列 連接器型用

BMU系列 連接器型

購買BMU系列連接器型馬達和驅動器時，請同時購買專用連接用電纜線（出力軸側出線/後軸側/垂直方向）。

插圖中的數字 電纜線名稱
- 連接用電纜線
可動連接用電纜線
［1］ 連接用電纜線（中繼用）
可動連接用電纜線（中繼用）
  • *如電纜線需要彎曲，請使用可動電纜線。點選此處有關使用可動電纜線的注意事項
插圖中的數字 電纜線名稱
［2］ 輸出入信號用電纜線連接器型
輸出入信號用電纜線通用型
［3］ AC電源用電纜線
  • →點選此處查看電纜線產品一覽

連接用電纜線

馬達與驅動器間的連接用電纜線。
請從出力軸方向、後軸側、或垂直方向中選擇一種電纜線出線方向。

連接用電纜線

此電纜線可以直接連接到馬達連接器。
中繼電纜線最長可連接至10 m。

  • 連接用電纜線
  • 連接用電纜線
出力軸側出線
品名		 後軸側出線
品名		 垂直出線
品名		 長度（m）
出力軸側出線：F
出力軸側出線：F

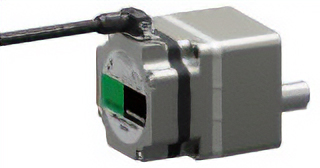

後軸側出線：B
後軸側出線：B
垂直出線：V
垂直出線：V
CC005KHBLF CC005KHBLB CC005KHBLV 0.5
CC010KHBLF CC010KHBLB CC010KHBLV 1
CC015KHBLF CC015KHBLB CC015KHBLV 1.5
CC020KHBLF CC020KHBLB CC020KHBLV 2
CC025KHBLF CC025KHBLB CC025KHBLV 2.5
CC030KHBLF CC030KHBLB CC030KHBLV 3
CC040KHBLF CC040KHBLB CC040KHBLV 4
CC050KHBLF CC050KHBLB CC050KHBLV 5
CC070KHBLF CC070KHBLB CC070KHBLV 7
CC100KHBLF CC100KHBLB CC100KHBLV 10
  • *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。

可動連接用電纜線

此電纜線可以直接連接到馬達連接器。
如電纜線需要彎曲，請使用可動連接用電纜線。

  • 連接用電纜線
  • 連接用電纜線
出力軸側出線
品名		 後軸側出線
品名		 垂直出線
品名		 長度（m）
出力軸側出線：F
出力軸側出線：F
後軸側出線：B
後軸側出線：B
垂直出線：V
垂直出線：V
CC010KHBLRF CC010KHBLRB CC010KHBLRV 1
CC015KHBLRF CC015KHBLRB CC015KHBLRV 1.5
CC020KHBLRF CC020KHBLRB CC020KHBLRV 2
CC025KHBLRF CC025KHBLRB CC025KHBLRV 2.5
CC030KHBLRF CC030KHBLRB CC030KHBLRV 3
CC040KHBLRF CC040KHBLRB CC040KHBLRV 4
CC050KHBLRF CC050KHBLRB CC050KHBLRV 5
CC070KHBLRF CC070KHBLRB CC070KHBLRV 7
CC100KHBLRF CC100KHBLRB CC100KHBLRV 10
  • *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。

［1］連接用電纜線（中繼用）、可動連接用電纜線（中繼用）

連接用電纜線用於在連接電纜和驅動器之間進行中繼。
如電纜線需要彎曲，請使用可動連接用電纜線。
電纜線總長度不得超過10 m（總共最多 2 條電纜線）。（*不能直接連接到馬達連接器）

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
連接用電纜線
1 CC01BL2 CC01BL2R
2 CC02BL2 CC02BL2R
3 CC03BL2 CC03BL2R
5 CC05BL2 CC05BL2R
7 CC07BL2 CC07BL2R
10 CC10BL2 CC10BL2R

可動電纜線使用注意事項

其他電纜線

驅動器和控制器可採用電纜線連接。

［2］輸出入信號用電纜線

連接器型

用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。

30 W、60 W、120 W用

品名 長度（m） 芯數 AWG 絕緣體外徑 完成外徑
30 W、60 W、120 W用
CC09D005C-1 0.5 9 24 φ1.1 φ6.7
CC09D010C-1 1
CC09D020C-1 2

200 W、400 W用

品名 長度（m） 芯數 AWG 絕緣體外徑 完成外徑
200 W、400 W用
CC12D005C-1 0.5 12 24 φ1.1 φ7.5
CC12D010C-1 1
CC12D020C-1 2

通用型

  • 多芯屏蔽型電纜線
  • 雙側排線
  • 附易於屏蔽接地的圓端子接地線
  • 依需求功能選擇匹配的導線芯數
品名 長度
（m）		 芯數 AWG 絕緣外徑 完成外徑
輸出入信號用電纜線（通用型）
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

［3］AC電源用電纜線

連接驅動器與AC電源的電纜線。電纜線備有附電源插頭型與無插頭型。

品名 長度
（m）		 種類 電源電壓
AC電源用電纜線
CC01AC03P 1 附插頭 單相100-120V
CC02AC03P 2
CC03AC03P 3
AC電源用電纜線
CC01AC03N 1 無插頭 單相100-120V
單相200-240V
CC02AC03N 2
CC03AC03N 3
AC電源用電纜線
CC01AC04N 1 三相200-240V
CC02AC04N 2
CC03AC04N 3

可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。

電纜線固定方法

請於2處固定，讓連接器固定不晃動。

請於2處固定，讓連接器固定不晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線干擾

配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。

電纜線扭轉

配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
