電纜線：BLV系列 R型用
［1］連接用電纜線

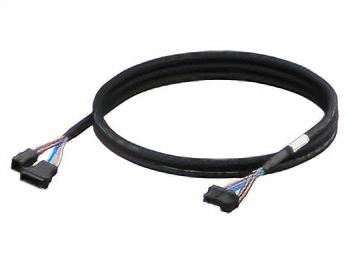

60 W型用 *必須
請務必購買本產品用於馬達和驅動器之間的連接。
最大延長距離3.0 m。
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.3 | CCM003B1ABF | - |
| 1 | CCM010B1ABF | CCM010B1ABR | |
| 2 | CCM020B1ABF | CCM020B1ABR | |
| 3 | CCM030B1ABF | CCM030B1ABR |
100 W、200 W、400 W型用
馬達內的馬達電纜線無法直接連接到驅動器。使用連接用電纜線進行延長。
最大延長距離為3.5 m，包含0.5 m的馬達電纜線。
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
|
1 | CCM010B1AAF | CCM010B1AAR |
| 2 | CCM020B1AAF | CCM020B1AAR | |
| 3 | CCM030B1AAF | CCM030B1AAR |

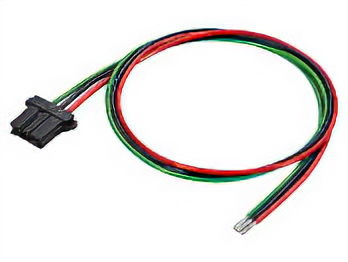

［2］電源電纜線
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
