電纜線：BLV系列用
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［1］ | 可動連接用電纜線 |

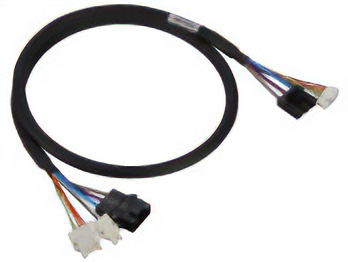

| 附電磁剎車馬達可動連接用電纜線 | |
| ［2］ | 連接器型輸出入信號用電纜線 |
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［3］ | RS-485通訊用電纜線 |
| ［4］ | FLEX用通訊電纜線：通用型 |
| FLEX用通訊電纜線：專用型 |

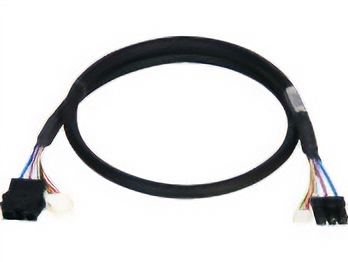

［1］可動連接用電纜線（適用於200 W 和400 W型）
連接馬達和驅動器的連接用電纜線。最大延長距離3.5 m。
用於電纜線反覆彎曲和拉伸的應用。
- *100 W型無法使用。
可動連接用電纜線
［2］連接器型輸出入信號用電纜線
［3］RS-485通訊用電纜線
電纜線將驅動器與網路轉換器連接。
| 品名 | 長度（m） | |
|---|---|---|
|
CC002-RS4 | 0.25 |
［4］FLEX用通訊電纜線
此電纜線可方便地將 FLEX對應產品連接到透過RS-485 通訊進行 Modbus-控制的各種設備。
我們提供電纜線一端帶有非捆綁電線的通用型和可直接連接到施耐德電氣日本控股有限公司的可編程顯示器的專用型。
通用型
通用型附有終端電阻。
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
