電纜線：BLH系列 連接器型用

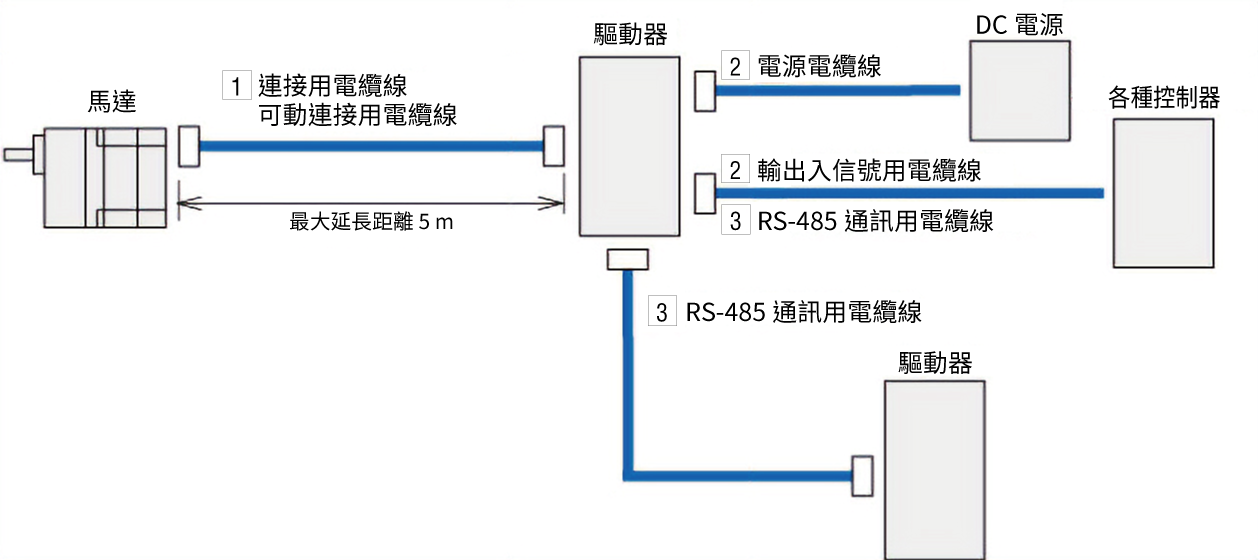

| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［2］ | 電源電纜線/ 輸出入信號用電纜線套件 |
| ［3］ | RS-485通訊用電纜線 |
連接用電纜線

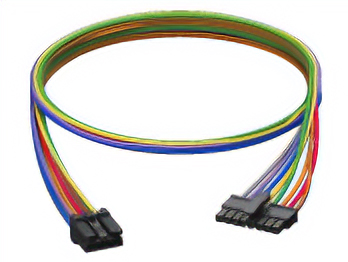

［1］連接用電纜線
| 適用產品 | 品名 | 長度（m） | |
|---|---|---|---|
 |
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
LCM005LAAF | 0.5 |
 |
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
CCM010LAAF | 1 |
| CCM015LAAF | 1.5 | ||
| CCM020LAAF | 2 | ||
| CCM030LAAF | 3 | ||
| CCM050LAAF | 5 |

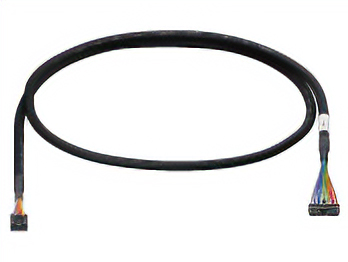

［1］可動連接用電纜線
| 適用產品 | 品名 | 長度（m） | |
|---|---|---|---|
|
|
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
CCM010LAAR | 1 |
| CCM015LAAR | 1.5 | ||
| CCM020LAAR | 2 | ||
| CCM030LAAR | 3 | ||
| CCM050LAAR | 5 |
其他電纜線
驅動器與控制器之間可採用電纜線連接。

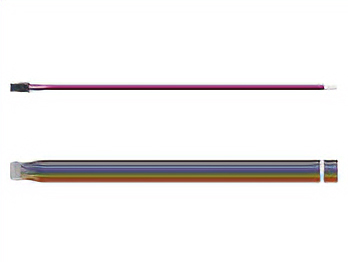

［2］電源電纜線/輸出入信號用電纜線套件（15 W、30 W、50 W用）
套件包含電源電纜線和輸出入信號用電纜線。
電源電纜線將驅動器連接至DC電源。
輸出入信號用電纜線連接驅動器與上位控制設備。

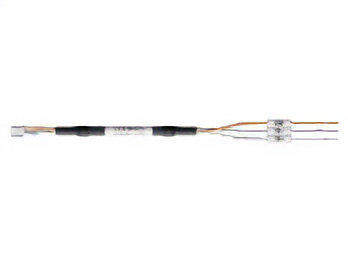

［3］RS-485通訊用電纜線
①連接上位控制器用
此電纜線將驅動器連接到上位控制設備。
| 品名 | 長度（m） | |
|---|---|---|
 |
CC030-RS | 3 |

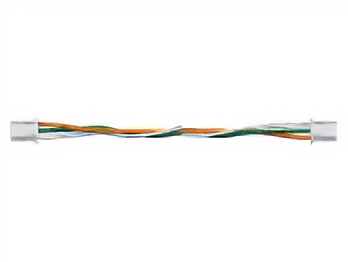

②驅動器之間的連接
連接驅動器之間的電纜線。
| 品名 | 長度（m） | |
|---|---|---|
 |
LH0015-RWN | 0.15 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
