電纜線：BLE2系列用
購買BLE2系列馬達和驅動器時，請同時購買專用連接用電纜線/附電磁剎車馬達連接用電纜線。
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| - | 連接用電纜線 |
| 可動連接用電纜線 | |
| 附電磁剎車馬達連接用電纜線 | |
| 附電磁剎車馬達可動連接用電纜線 | |
| ［1］ | 連接用電纜線（中繼用） |
| 可動連接用電纜線（中繼用） | |
| 附電磁剎車馬達連接用電纜線（中繼用） | |
| 附電磁剎車馬達可動連接用電纜線（中繼用） |
- *如電纜線需要彎曲，請使用可動電纜線。點選此處有關使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［2］ | 輸出入信號用電纜線連接器型 |
| 輸出入信號用電纜線通用型 | |
| ［3］ | AC電源用電纜線 |

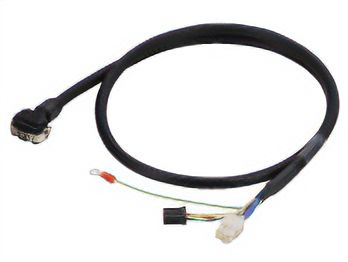

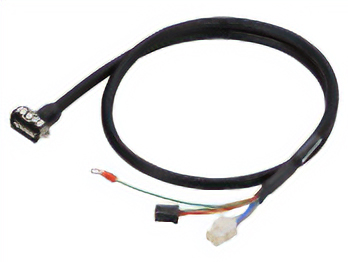

連接用電纜線
這條電纜線可用來連接馬達與驅動器。從出力軸方向/後軸側/垂直方向選出一種電纜線出線方向。
連接用電纜線
此電纜線可以直接連接到馬達連接器。
中繼電纜線最長可連接至20 m。

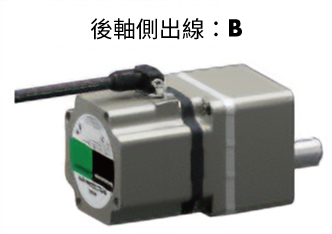

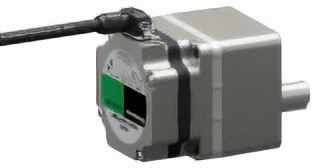

| 出力軸側出線 品名 |
後軸側出線 品名 |
垂直出線 品名 |
長度（m） | |
|---|---|---|---|---|
|
CC005KHBLF | CC005KHBLB | CC005KHBLV | 0.5 |
| CC010KHBLF | CC010KHBLB | CC010KHBLV | 1 | |
| CC015KHBLF | CC015KHBLB | CC015KHBLV | 1.5 | |
| CC020KHBLF | CC020KHBLB | CC020KHBLV | 2 | |
| CC025KHBLF | CC025KHBLB | CC025KHBLV | 2.5 | |
| CC030KHBLF | CC030KHBLB | CC030KHBLV | 3 | |
| CC040KHBLF | CC040KHBLB | CC040KHBLV | 4 | |
| CC050KHBLF | CC050KHBLB | CC050KHBLV | 5 | |
| CC070KHBLF | CC070KHBLB | CC070KHBLV | 7 | |
| CC100KHBLF | CC100KHBLB | CC100KHBLV | 10 | |
| CC150KHBLF | CC150KHBLB | CC150KHBLV | 15 | |
| CC200KHBLF | CC200KHBLB | CC200KHBLV | 20 |
- *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。
可動連接用電纜線
此電纜線可以直接連接到馬達連接器。
如電纜線需要彎曲，請使用可動連接用電纜線。
| 出力軸側出線 品名 |
後軸側出線 品名 |
垂直出線 品名 |
長度（m） | |
|---|---|---|---|---|
|
|
CC010KHBLRF | CC010KHBLRB | CC010KHBLRV | 1 |
| CC015KHBLRF | CC015KHBLRB | CC015KHBLRV | 1.5 | |
| CC020KHBLRF | CC020KHBLRB | CC020KHBLRV | 2 | |
| CC025KHBLRF | CC025KHBLRB | CC025KHBLRV | 2.5 | |
| CC030KHBLRF | CC030KHBLRB | CC030KHBLRV | 3 | |
| CC040KHBLRF | CC040KHBLRB | CC040KHBLRV | 4 | |
| CC050KHBLRF | CC050KHBLRB | CC050KHBLRV | 5 | |
| CC070KHBLRF | CC070KHBLRB | CC070KHBLRV | 7 | |
| CC100KHBLRF | CC100KHBLRB | CC100KHBLRV | 10 | |
| CC150KHBLRF | CC150KHBLRB | CC150KHBLRV | 15 | |
| CC200KHBLRF | CC200KHBLRB | CC200KHBLRV | 20 |
- *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。

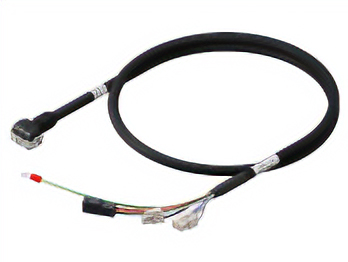

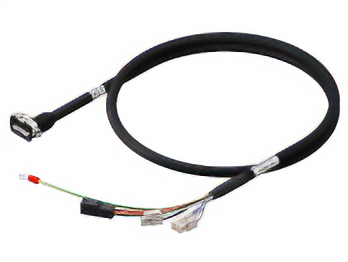

附電磁剎車馬達連接用電纜線
此電纜線可用於附電磁剎車馬達與驅動器的連接。從出力軸方向/後軸側/垂直方向選出一種電纜線出線方向。
附電磁剎車馬達連接用電纜線
此電纜線可以直接連接到馬達連接器。
中繼電纜線最長可連接至20 m。
- *對於出力軸側出線型，使用前請確保其不會與安裝板干涉。
附電磁剎車馬達可動連接用電纜線
此電纜線可以直接連接到馬達連接器。
如電纜線需要彎曲，請使用可動連接用電纜線。
- *對出力軸側出線型，使用前請確保其不會與安裝板干涉。

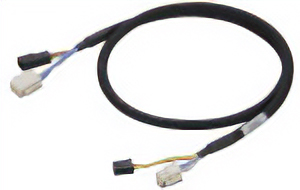

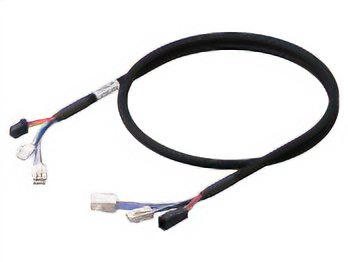

［1］附電磁剎車馬達連接用電纜線（中繼用）/可動連接用電纜線（中繼用）
連接用電纜線用於在連接電纜和驅動器之間進行中繼。
如電纜線需要彎曲，請使用可動連接用電纜線。
電纜線總長度不得超 20 m（總共最多2條電纜線）。（*不能直接連接到馬達連接器）
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010BL2M | CC010BL2MR |
| 2 | CC020BL2M | CC020BL2MR | |
| 3 | CC030BL2M | CC030BL2MR | |
| 5 | CC050BL2M | CC050BL2MR | |
| 7 | CC070BL2M | CC070BL2MR | |
| 10 | CC100BL2M | CC100BL2MR |
其他電纜線
驅動器和控制器可採用電纜線連接。
［2］輸出入信號用電纜線
連接器型
用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。
| 品名 | 長度（m） | 芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC18D005C-1 | 0.5 | 24 | φ1.2 | φ9.5 | 18 |
| CC18D010C-1 | 1 | |||||
| CC18D020C-1 | 2 |
通用型
- 多芯屏蔽型電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
