電纜線：BLE系列 CC-Link用
如需延長馬達和驅動器之間的距離，請使用連接用電纜線。如電纜線需要彎曲，請使用可動連接用電纜線。
- 備註：
- 當將連接用電纜線作為中繼電纜線進行延長時，請確保電纜線的總長度不超過20 m。（最多使用3條電纜線）
標準型連接用電纜線

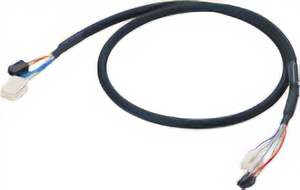

標準型可動連接用電纜線
附電磁剎車型連接用電纜線
附電磁剎車型可動連接用電纜線
連接用電纜線：DC電源用電纜線
DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
| 品名 | 長度 （m） |
AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
通用電纜線：標準型
通用電纜線：水平式連接器
連接器－端子台轉換器
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
