電纜線：AR系列DC電源輸入脈波列輸入型用
- *請務必使用連接用電纜線連接馬達和驅動器。
（從馬達拉出的馬達電纜線及電磁剎車電纜線無法直接連接驅動器。）
| 插圖中的數字 | 應用 | 電纜線名稱 |
|---|---|---|
| - | [AZM14、AZM15、AZM24、AZM26用] | 馬達用連接用電纜線套件/馬達用可動連接用電纜線套件 |
| [AZM46、AZM48、AZM66、AZM69用] | 馬達用/電磁剎車用連接用電纜線套件 | |
| 馬達用/電磁剎車用可動連接用電纜線套件 | ||
| [1] | [AZM14、AZM15、AZM24、AZM26用] | 馬達用中繼電纜線套件/馬達用可動中繼電纜線套件 |
| [AZM46、AZM48、AZM66、AZM69用] | 馬達用/電磁剎車用中繼電纜線套件 | |
| 馬達用/電磁剎車用可動中繼電纜線套件馬達側 |
- *如電纜線需要彎曲，請使用可動電纜線。點選這裡關於使用可動電纜線的注意事項
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| [2] | 輸出入信號用電纜線連接器型通用型 |
| [3] | 輸出入信號用電纜線連接器－端子台轉換器1列型 |
| [4] | DC電源用電纜線 |
連接用電纜線
此電纜線可用於連接馬達與驅動器。

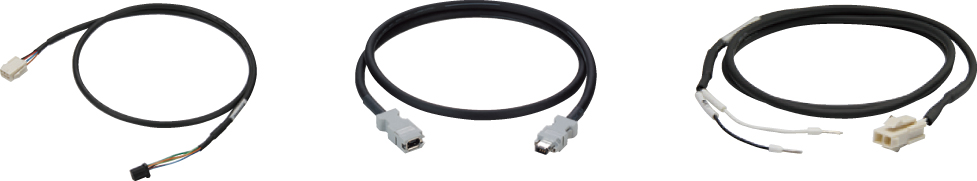

馬達用連接用電纜線套件、馬達用可動連接用電纜線套件
適用於AZM14、AZM15、AZM24、AZM26
馬達用電纜線與編碼器用電纜線的套件。
| 長度（m） | 連接用電纜線套件 | 可動連接用電纜線套件 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CC005VZ2F2 | CC005VZ2R2 |
| 1 | CC010VZ2F2 | CC010VZ2R2 | |
| 1.5 | CC015VZ2F2 | CC015VZ2R2 | |
| 2 | CC020VZ2F2 | CC020VZ2R2 | |
| 2.5 | CC025VZ2F2 | CC025VZ2R2 | |
| 3 | CC030VZ2F2 | CC030VZ2R2 | |
| 4 | CC040VZ2F2 | CC040VZ2R2 | |
| 5 | CC050VZ2F2 | CC050VZ2R2 | |
| 7 | CC070VZ2F2 | CC070VZ2R2 | |
| 10 | CC100VZ2F2 | CC100VZ2R2 | |
| 15 | CC150VZ2F2 | CC150VZ2R2 | |
| 20 | CC200VZ2F2 | CC200VZ2R2 |
適用於AZM46、AZM48、AZM66、AZM69
馬達用電纜線、編碼器用電纜線、和電磁剎車用電纜線（附電磁剎車馬達用）的套件。
| 長度（m） | 連接用電纜線套件 | 可動連接用電纜線套件 | 連接用電纜線套件 （附電磁剎車型用） |
可動連接用電纜線套件 （附電磁剎車型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 0.5 | CC005VZF2 | CC005VZR2 | CC005VZFB2 | CC005VZRB2 |
| 1 | CC010VZF2 | CC010VZR2 | CC010VZFB2 | CC010VZRB2 |
| 1.5 | CC015VZF2 | CC015VZR2 | CC015VZFB2 | CC015VZRB2 |
| 2 | CC020VZF2 | CC020VZR2 | CC020VZFB2 | CC020VZRB2 |
| 2.5 | CC025VZF2 | CC025VZR2 | CC025VZFB2 | CC025VZRB2 |
| 3 | CC030VZF2 | CC030VZR2 | CC030VZFB2 | CC030VZRB2 |
| 4 | CC040VZF2 | CC040VZR2 | CC040VZFB2 | CC040VZRB2 |
| 5 | CC050VZF2 | CC050VZR2 | CC050VZFB2 | CC050VZRB2 |
| 7 | CC070VZF2 | CC070VZR2 | CC070VZFB2 | CC070VZRB2 |
| 10 | CC100VZF2 | CC100VZR2 | CC100VZFB2 | CC100VZRB2 |
| 15 | CC150VZF2 | CC150VZR2 | CC150VZFB2 | CC150VZRB2 |
| 20 | CC200VZF2 | CC200VZR2 | CC200VZFB2 | CC200VZRB2 |
[1]馬達用中繼電纜線套件、馬達用可動中繼電纜線套件
適用於AZM14、AZM15、AZM24、AZM26
馬達用電纜線與編碼器用電纜線的套件。
| 長度（m） | 中繼電纜線套件 | 可動中繼電纜線套件 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CC010VZ2FT | CC010VZ2RT |
| 2 | CC020VZ2FT | CC020VZ2RT | |
| 3 | CC030VZ2FT | CC030VZ2RT | |
| 5 | CC050VZ2FT | CC050VZ2RT | |
| 7 | CC070VZ2FT | CC070VZ2RT | |
| 10 | CC100VZ2FT | CC100VZ2RT | |
| 15 | CC150VZ2FT | CC150VZ2RT |
適用於AZM46、AZM48、AZM66、AZM69
馬達用電纜線、編碼器用電纜線、電磁剎車用電纜線（附電磁剎車馬達用）的套件。
| 長度（m） | 中繼電纜線套件 | 可動中繼電纜線套件 | 中繼電纜線套件 （附電磁剎車型用） |
可動中繼電纜線套件 （附電磁剎車型用） |
|---|---|---|---|---|
| 品名 | 品名 | 品名 | 品名 | |
| 1 | CC010VZFT | CC010VZRT | CC010VZFBT | CC010VZRBT |
| 2 | CC020VZFT | CC020VZRT | CC020VZFBT | CC020VZRBT |
| 3 | CC030VZFT | CC030VZRT | CC030VZFBT | CC030VZRBT |
| 5 | CC050VZFT | CC050VZRT | CC050VZFBT | CC050VZRBT |
| 7 | CC070VZFT | CC070VZRT | CC070VZFBT | CC070VZRBT |
| 10 | CC100VZFT | CC100VZRT | CC100VZFBT | CC100VZRBT |
| 15 | CC150VZFT | CC150VZRT | CC150VZFBT | CC150VZRBT |
其他電纜線
此電纜線可用於連接驅動器與控制器。
[2]輸出入信號用電纜線
連接器型
- 多芯屏蔽型電纜線
- 單側排線
- 附易於屏蔽接地的圓端子接地線
| 品名 | 適用驅動器 | 長度 （m） |
芯數 | AWG | 完成外徑 | |
|---|---|---|---|---|---|---|
|
CC24D005C-1 |
內建定位功能型 RS-485通訊附脈波列輸入型 脈波列輸入型 EtherNet/IP對應* EtherCAT對應* PROFINET對應* |
0.5 | 24 | 24 | φ9.5 |
| CC24D010C-1 | 1 | |||||
| CC24D020C-1 | 2 |
- *無法連接DC電源輸入的驅動器。請使用通用型輸出入信號用電纜線。
[3]輸出入信號用電纜線連接器－端子台轉換器1列型
連接器－端子台轉換器
可透過端子台連接驅動器與編碼控制器或檢知器的轉換器組合。
- 附易於屏蔽接地的圓端子接地線
- 附有驅動器信號名稱可一目瞭然的信號名稱顯示板
- 可進行DIN導軌安裝或螺絲安裝
- 圓形和Y形壓接端子均可使用的壓接端子。
[4]DC電源用電纜線
DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。
| 品名 | 長度 （m） |
AWG | 絕緣外徑 | 完成外徑 | |
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
