電纜線：AZ系列DC電源輸入 mini驅動器用
- ※
- 連接器型適用於RS-485通訊附脈波列輸入型。
注意事項
- 用於馬達與驅動器間的連接用電纜線合計最多3條。
- 馬達和驅動器間的最大延長距離為10 m。
| 插圖中的數字 | 電纜線名稱 |
|---|---|
| ［1］ | 連接用電纜線/可動連接用電纜線 ［AZM14、AZM15、AZM24、AZM26用］ |
| 連接用電纜線/可動連接用電纜線 ［AZM46、AZM48、AZM66、AZM69用］ | |
| 連接用電纜線/可動連接用電纜線（附電磁剎車） ［AZM46、AZM48、AZM66、AZM69用］ | |
| ［2］ | 中繼電纜線/可動中繼電纜線 驅動器側 |
| ［3］ | 輸出入信號用電纜線 |
| ［4］ | RS-485通訊用電纜線 |
| ［5］ | 電源電纜線 |
連接用電纜線
馬達和驅動器間的連接用電纜線。
［1］連接用電纜線/可動連接用電纜線 AZM14、AZM15、AZM24、AZM26用
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CCM005Z2AAF | CCM005Z2AAR |
| 1 | CCM010Z2AAF | CCM010Z2AAR | |
| 3 | CCM030Z2AAF | CCM030Z2AAR | |
| 5 | CCM050Z2AAF | CCM050Z2AAR | |
| 10 | CCM100Z2AAF | CCM100Z2AAR |
［1］連接用電纜線/可動連接用電纜線 AZM46、AZM48、AZM66、AZM69用
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CCM005Z2ABF | CCM005Z2ABR |
| 1 | CCM010Z2ABF | CCM010Z2ABR | |
| 3 | CCM030Z2ABF | CCM030Z2ABR | |
| 5 | CCM050Z2ABF | CCM050Z2ABR | |
| 10 | CCM100Z2ABF | CCM100Z2ABR |

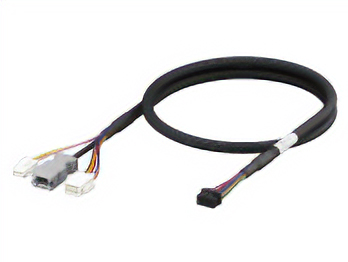

［1］連接用電纜線/可動連接用電纜線（附電磁剎車）AZM46、AZM48、AZM66、AZM69用
| 長度（m） | 連接用電纜線 | 可動連接用電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CCM005Z2ACF | CCM005Z2ACR |
| 1 | CCM010Z2ACF | CCM010Z2ACR | |
| 3 | CCM030Z2ACF | CCM030Z2ACR | |
| 5 | CCM050Z2ACF | CCM050Z2ACR | |
| 10 | CCM100Z2ACF | CCM100Z2ACR |
［2］中繼電纜線/可動中繼電纜線 驅動器側
| 長度（m） | 中繼電纜線 | 可動中繼電纜線 | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
1 | CCM010Z2ADFT | CCM010Z2ADRT |
| 3 | CCM030Z2ADFT | CCM030Z2ADRT | |
| 5 | CCM050Z2ADFT | CCM050Z2ADRT |
其他電纜線
［3］輸出入信號用電纜線
連接器型
- 單側排線
| 品名 | 適用驅動器 | 長度 （m） |
導線芯數 | |
|---|---|---|---|---|
 |
LCD06Z2BY | RS-485通訊附脈波列輸入型 | 0.6 | 16 |
通用型
- 屏蔽電纜線
- 雙側排線
- 附易於屏蔽接地的圓端子接地線
- 依需求功能選擇匹配的導線芯數。
| 品名 | 長度 （m） |
芯數 | AWG | 絕緣體外徑 | 完成外徑 | |
|---|---|---|---|---|---|---|
 |
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
［4］RS-485通訊用電纜線
用於連接AZ系列mini驅動器 RS-485 通訊型、網路轉換器和機器人控制器MRC01的電纜線。
另外提供一端為裸線的電纜線，實現靈活的連接，以及用於驅動器間的連接用電纜線。
上位系統連接用（附連接器）
上位系統連接用（單側裸線）
需要自行壓接連接器、加工等作業時，請選擇此種規格。
| 品名 | 長度 （m） |
|
|---|---|---|
 |
LCD06Z2-RSY | 0.6 |
驅動器間連接用
| 品名 | 長度 （m） |
|
|---|---|---|
 |
LCD01Z2-RS | 0.11 |
| LCD03Z2-RS | 0.3 |
可動電纜線配線時的注意事項
請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。
電纜線固定方法
請於2處固定，讓連接器固定不晃動。
電纜線配線長度及彎曲半徑
請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。
電纜線干擾
配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。
電纜線扭轉
配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
