電纜線：AR系列DC電源輸入脈波列輸入型用

電纜線：AR系列DC電源輸入脈波列輸入型用
插圖中的數字
 		 電纜線名稱
[1] 馬達連接用電纜線套件
馬達/電磁剎車用連接用電纜線套件
馬達用可動連接用電纜線套件
馬達用可動連接用電纜線套件/電磁剎車
[2] 中繼電纜線套件馬達端
馬達/電磁剎車用中繼電纜線套件馬達側
馬達用可動中繼電纜線套件馬達側
馬達/電磁剎車用可動中繼電纜線套件馬達側
  • *如電纜線需要彎曲，請使用可動電纜線。點選這裡關於使用可動電纜線的注意事項
插圖中的數字
 		 電纜線名稱
[3] 輸出入信號用電纜線通用型
[4] 連接器型輸出入信號用電纜線
直線式
連接器型輸出入信號用電纜線
水平式
[5] 輸出入信號用電纜線
連接器－端子台轉換器1列型
輸出入信號用電纜線
連接器－端子台轉換器2列型
[7] DC電源用電纜線

→點選這裡用於電纜線產品線

連接用電纜線

馬達與驅動器間的連接用電纜線。

[1]馬達連接用電纜線套件、馬達可動連接用電纜線套件

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
[1]馬達連接用電纜線套件、馬達可動連接用電纜線套件
0.5 CC005VA2F2 CC005VA2R2
1 CC010VA2F2 CC010VA2R2
1.5 CC015VA2F2 CC015VA2R2
2 CC020VA2F2 CC020VA2R2
2.5 CC025VA2F2 CC025VA2R2
3 CC030VA2F2 CC030VA2R2
4 CC040VA2F2 CC040VA2R2
5 CC050VA2F2 CC050VA2R2
7 CC070VA2F2 CC070VA2R2
10 CC100VA2F2 CC100VA2R2
15 CC150VA2F2 CC150VA2R2
20 CC200VA2F2 CC200VA2R2
30 CC300VA2F2 CC300VA2R2

可動電纜線使用注意事項

[1]馬達/電磁剎車用連接用電纜線套件、馬達/電磁剎車用可動連接用電纜線套件

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
[1]馬達/電磁剎車用連接用電纜線套件、馬達/電磁剎車用可動連接用電纜線套件
0.5 CC005VA2FB2 CC005VA2RB2
1 CC010VA2FB2 CC010VA2RB2
1.5 CC015VA2FB2 CC015VA2RB2
2 CC020VA2FB2 CC020VA2RB2
2.5 CC025VA2FB2 CC025VA2RB2
3 CC030VA2FB2 CC030VA2RB2
4 CC040VA2FB2 CC040VA2RB2
5 CC050VA2FB2 CC050VA2RB2
7 CC070VA2FB2 CC070VA2RB2
10 CC100VA2FB2 CC100VA2RB2
15 CC150VA2FB2 CC150VA2RB2
20 CC200VA2FB2 CC200VA2RB2
30 CC300VA2FB2 CC300VA2RB2

可動電纜線使用注意事項

[2]馬達用中繼電纜線套件馬達側、馬達用可動中繼電纜線套件馬達側

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
[2]馬達用中繼電纜線套件馬達側、馬達用可動中繼電纜線套件馬達側
0.5 CC005VA2F2 CC005VA2R2
1 CC010VA2F2 CC010VA2R2
1.5 CC015VA2F2 CC015VA2R2
2 CC020VA2F2 CC020VA2R2
2.5 CC025VA2F2 CC025VA2R2
3 CC030VA2F2 CC030VA2R2
4 CC040VA2F2 CC040VA2R2
5 CC050VA2F2 CC050VA2R2
7 CC070VA2F2 CC070VA2R2
10 CC100VA2F2 CC100VA2R2
15 CC150VA2F2 CC150VA2R2
20 CC200VA2F2 CC200VA2R2

可動電纜線使用注意事項

[2]馬達/電磁剎車用中繼電纜線套件馬達側、馬達/電磁剎車用可動中繼電纜線套件馬達側

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名

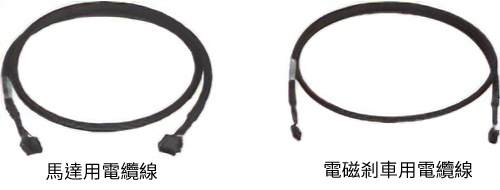

[2]馬達/電磁剎車用中繼電纜線套件馬達側、馬達/電磁剎車用可動中繼電纜線套件
0.5 CC005VA2FBT2 CC005VA2RBT2
1 CC010VA2FBT2 CC010VA2RBT2
1.5 CC015VA2FBT2 CC015VA2RBT2
2 CC020VA2FBT2 CC020VA2RBT2
2.5 CC025VA2FBT2 CC025VA2RBT2
3 CC030VA2FBT2 CC030VA2RBT2
4 CC040VA2FBT2 CC040VA2RBT2
5 CC050VA2FBT2 CC050VA2RBT2
7 CC070VA2FBT2 CC070VA2RBT2
10 CC100VA2FBT2 CC100VA2RBT2
15 CC150VA2FBT2 CC150VA2RBT2
20 CC200VA2FBT2 CC200VA2RBT2

可動電纜線使用注意事項

其他電纜線

此電纜線可用於連接驅動器和控制器。

[3]輸出入信號用電纜線

通用型

  • 多芯屏蔽型電纜線
  • 雙側排線
  • 附易於屏蔽接地的圓端子接地線
  • 依需求功能選擇匹配的導線芯數
品名 長度
（m）		 芯數 AWG 絕緣外徑 完成外徑
輸出入信號用電纜線（通用型）
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

[4]輸出入信號用電纜線連接器型直線式

使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

品名 長度
（m）
[4]輸出入信號用電纜線連接器型直線式
CC36D1E 1
CC36D2E 2

[4]輸出入信號用電纜線連接器型水平式

使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

品名 長度
（m）
[4]輸出入信號用電纜線連接器型水平式
CC36D1AE 1
CC36D2AE 2

[5]輸出入信號用電纜線連接器－端子台轉換器1列型

可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

極數 品名 電纜線長度
（m）

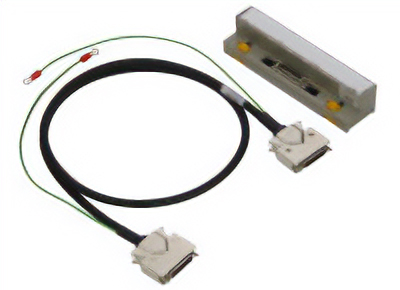

連接器－端子台轉換器CC36T10E
36極 CC36T10E 1
  • 附有驅動器信號名稱可一目瞭然的信號名稱顯示板
    雙面列印使得不論打開或關閉蓋子也可以檢查信號名稱。

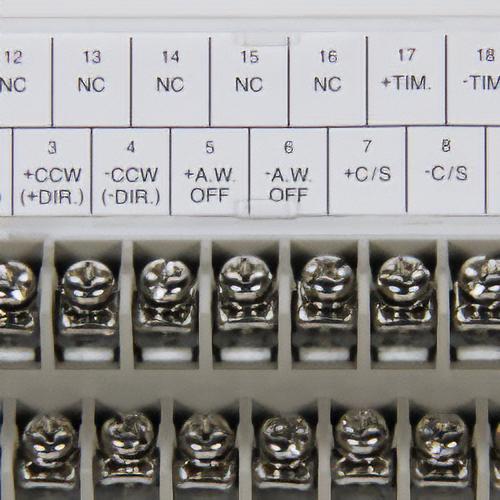

    驅動器信號名稱顯示板
  • 可提高佈線安裝效率。
  • 可進行DIN導軌安裝或螺絲安裝
  • 不能使用圓形端子。

[5]輸出入信號用電纜線連接器－端子台轉換器2列型

可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。
使用抗噪音屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

極數 品名 電纜線長度
（m）

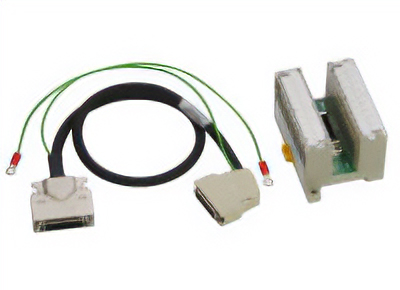

連接器－端子台轉換器CC36WT05AE
36極 CC36WT05AE 0.5
CC36WT10AE 1
  • 附有驅動器信號名稱可一目瞭然的信號名稱顯示板 可提高佈線安裝效率。

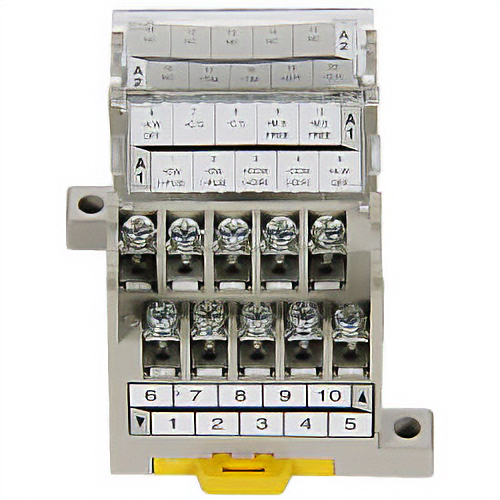

    按產品劃分的信號名稱顯示板
  • 可進行DIN導軌安裝或螺絲安裝
  • 一組水平式連接器，可用於節省垂直方向的空間。

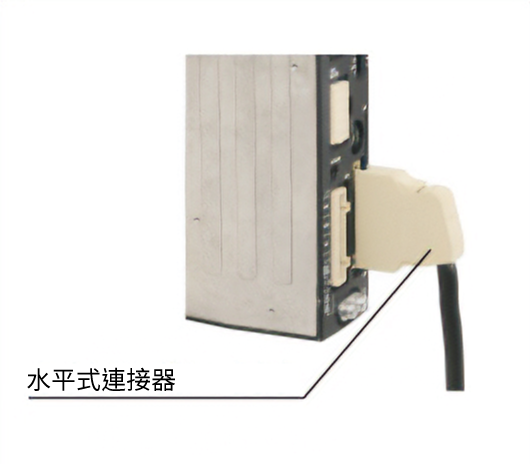

    水平式連接器可節省空間
  • 即使螺絲鬆動，螺絲固定式也能防止產品掉落。
  • 圓形和Y形壓接端子均可使用的壓接端子。

[7]DC電源用電纜線

DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

品名 長度
（m）		 AWG 絕緣外徑 完成外徑
DC電源用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5

可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。

電纜線固定方法

請於2處固定，讓連接器固定不晃動。

請於2處固定，讓連接器固定不晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線干擾

配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。

電纜線扭轉

配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
