電纜線：AR系列AC電源輸入內藏定位功能型用

AR系列AC電源輸入內藏定位功能型用電纜線
插圖中的數字 電纜線名稱
[1] 馬達連接用電纜線套件
馬達/電磁剎車用連接用電纜線套件
馬達用可動連接用電纜線套件
馬達/電磁剎車用可動連接用電纜線套件
[2] 中繼電纜線套件馬達端
馬達/電磁剎車用中繼電纜線套件馬達側
馬達用可動中繼電纜線套件馬達側
馬達/電磁剎車用可動中繼電纜線套件馬達側
  • *如電纜線需要彎曲，請使用可動電纜線。點選這裡關於使用可動電纜線的注意事項
插圖中的數字 電纜線名稱
[3] 連接器型輸出入信號用電纜線
輸出入信號用電纜線通用型
[4] 輸出入信號用電纜線連接器－端子台轉換器1列型
[5] RS-485通訊用電纜線
[6] FLEX用通訊電纜線通用型
FLEX用通訊電纜線專用型
[7] DC電源用電纜線
[8] AC電源用電纜線

→點選這裡用於電纜線產品線

連接用電纜線

馬達與驅動器間的連接用電纜線。

[1]馬達用連接用電纜線套件、馬達用可動連接用電纜線套件

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
馬達用連接用電纜線套件、馬達用可動連接用電纜線套件
 0.5 CC005VAF CC005VAR
1 CC010VAF CC010VAR
1.5 CC015VAF CC015VAR
2 CC020VAF CC020VAR
2.5 CC025VAF CC025VAR
3 CC030VAF CC030VAR
4 CC040VAF CC040VAR
5 CC050VAF CC050VAR
7 CC070VAF CC070VAR
10 CC100VAF CC100VAR
15 CC150VAF CC150VAR
20 CC200VAF CC200VAR
30 CC300VAF CC300VAR

可動電纜線使用注意事項

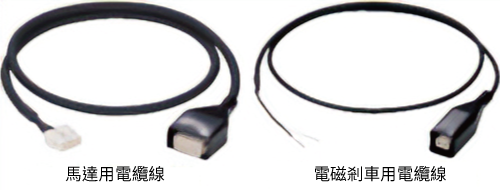

[1]馬達/電磁剎車用連接用電纜線套件、馬達/電磁剎車用可動連接用電纜線套件

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
馬達/電磁剎車用連接用電纜線套件、馬達/電磁剎車用可動連接用電纜線套件
 0.5 CC005VAFB CC005VARB
1 CC010VAFB CC010VARB
1.5 CC015VAFB CC015VARB
2 CC020VAFB CC020VARB
2.5 CC025VAFB CC025VARB
3 CC030VAFB CC030VARB
4 CC040VAFB CC040VARB
5 CC050VAFB CC050VARB
7 CC070VAFB CC070VARB
10 CC100VAFB CC100VARB
15 CC150VAFB CC150VARB
20 CC200VAFB CC200VARB
30 CC300VAFB CC300VARB

可動電纜線使用注意事項

[2]馬達用中繼電纜線套件馬達側、馬達用可動中繼電纜線套件馬達側

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
馬達用中繼電纜線套件、馬達用可動中繼電纜線套件馬達側
 0.5 CC005VAFT CC005VART
1 CC010VAFT CC010VART
1.5 CC015VAFT CC015VART
2 CC020VAFT CC020VART
2.5 CC025VAFT CC025VART
3 CC030VAFT CC030VART
4 CC040VAFT CC040VART
5 CC050VAFT CC050VART
7 CC070VAFT CC070VART
10 CC100VAFT CC100VART
15 CC150VAFT CC150VART
20 CC200VAFT CC200VART

可動電纜線使用注意事項

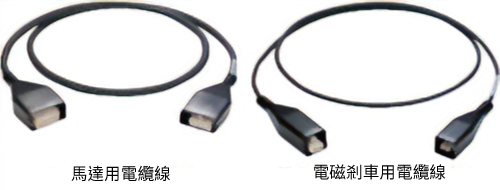

[2]馬達/電磁剎車用中繼電纜線套件馬達側、馬達/電磁剎車用可動中繼電纜線套件馬達側

長度（m） 連接用電纜線 可動連接用電纜線
品名 品名
馬達/中繼電纜線套件用中繼電纜線套件馬達側、馬達/電磁剎車用可動中繼電纜線套件馬達側
 0.5 CC005VAFBT CC005VARBT
1 CC010VAFBT CC010VARBT
1.5 CC015VAFBT CC015VARBT
2 CC020VAFBT CC020VARBT
2.5 CC025VAFBT CC025VARBT
3 CC030VAFBT CC030VARBT
4 CC040VAFBT CC040VARBT
5 CC050VAFBT CC050VARBT
7 CC070VAFBT CC070VARBT
10 CC100VAFBT CC100VARBT
15 CC150VAFBT CC150VARBT
20 CC200VAFBT CC200VARBT

可動電纜線使用注意事項

其他電纜線

此電纜線可用於連接驅動器和控制器。

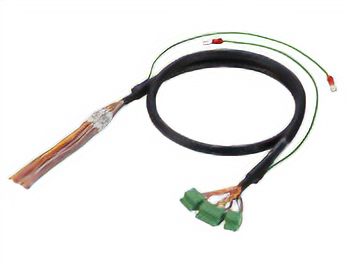

[3]輸出入信號用電纜線

連接器型

用於各種速度控制器和驅動器的I/O信號接線的屏蔽電纜線。易於屏蔽接地的圓形端子接地線。提供標記管以便於識別導線。

品名 長度
（m）		 芯數 AWG 絕緣外徑 完成外徑
連接器型
 CC21D005C-1 0.5 21 24 φ1.2 φ9.5
CC21D010C-1 1
CC21D020C-1 2

通用型

  • 多芯屏蔽型電纜線
  • 雙側排線
  • 附易於屏蔽接地的圓端子接地線
  • 依需求功能選擇匹配的導線芯數
品名 長度
（m）		 芯數 AWG 絕緣外徑 完成外徑
輸出入信號用電纜線（通用型）
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

[4]輸出入信號用電纜線連接器－端子台轉換器1列型

可利用端子台連接驅動器與上位控制器或檢知器的轉換組合。

極數 品名 電纜線長度
（m）
連接器―端子台轉換器　CC21T05E
 21極 CC21T05E 0.5
CC21T10E 1
  • 附有驅動器信號名稱可一目瞭然的信號名稱顯示板
    雙面列印使得不論打開或關閉蓋子都可以檢查信號名稱。
  • 可進行DIN導軌安裝或螺絲安裝
  • 即使螺絲鬆動，螺絲固定式也能防止產品掉落。
  • 圓形和Y形壓接端子均可使用的壓接端子。

[5]RS-485通訊用電纜線

此電纜線用於連接內藏定位功能型的驅動器。另外，也連接網路轉換器和驅動器。

品名 長度
（m）
RS-485通訊用電纜線
 CC001-RS4 0.1
CC002-RS4 0.25

[6]FLEX用通訊電纜線

此電纜線可方便地將FLEX對應產品連接到透過RS-485通訊進行Modbus控制的各種設備。
提供電纜線一端帶有非捆綁電線的通用型和可直接連接到施耐德電氣日本控股有限公司的可編程顯示器的專用型。

通用型

通用型附有終端電阻。

品名 長度
（m）
FLEX用通訊電纜線
CC02FLT 2
CC05FLT 5

專用型

專用型內置終端電阻。

品名 適用介面 長度
（m）
FLEX用通訊電纜線
CC02FLT2 施耐德電機股份有限公司
GP3000系列 COM1用
LT3300 系列
GP4000系列COM1、COM2、RS-485用		 2
CC05FLT2 5
FLEX用通訊電纜線
CC02FLT5 施耐德電機股份有限公司
LT4000M系列用		 2
CC05FLT5 5

[7]DC電源用電纜線

DC電源輸入與電磁剎車用屏蔽電纜線。易於屏蔽接地的圓形端子接地線。

品名 長度
（m）		 AWG 絕緣外徑 完成外徑
DC電源用電纜線
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5

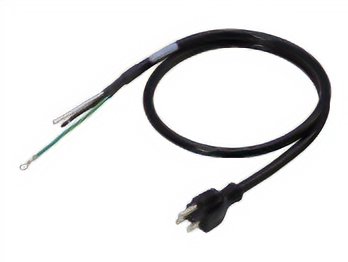

[8]AC電源用電纜線

用於AC電源的電纜線。備有附電源插頭型與無插頭型電纜線。

品名 長度
（m）		 產品線 電源電壓
AC電源用電纜線
 CC01AC03P3 1 附插頭 單相100-120V
CC02AC03P3 2
CC03AC03P3 3

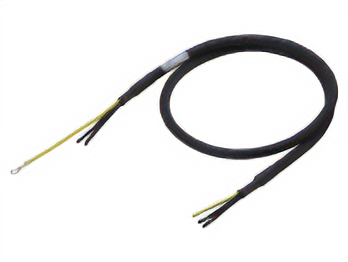

AC電源用電纜線
 CC01AC03N3 1 無插頭 單相100-120V
單相AC200-240V
CC02AC03N3 2
CC03AC03N3 3
AC電源用電纜線
 CC01AC04N3 1 三相200-240V
CC02AC04N3 2
CC03AC04N3 3

可動電纜線配線時的注意事項

請勿使電纜線的連接器部分彎曲。請勿對連接器或端子施加應力，否則可能會造成接觸不良或斷線。

電纜線固定方法

請於2處固定，讓連接器固定不晃動。

請於2處固定，讓連接器固定不晃動。

電纜線配線長度及彎曲半徑

請以適當長度配線，避免電纜線移動時會被拉扯。
此外，彎曲半徑（R）請維持在電纜線徑的6倍以上。

請以適當長度配線，避免電纜線移動時會被拉扯。

電纜線干擾

配線在電纜線坦克帶內時，請勿讓電纜線彼此干涉。請勿對電纜線施加應力，會造成提早斷線。請仔細確認電纜線坦克帶的注意事項後再使用。

電纜線扭轉

配線時注意電纜線沒有發生扭轉。扭轉狀態下若再被彎曲，會造成提早斷線。配線後請觀察電纜線表面的文字印刷，確認電纜線沒有發生扭轉。
