電纜線：2相步進馬達PKP/PK系列用

插圖中的數字	電纜線名稱
[1]	連接用電纜線
[1]	可動連接用電纜線
[2]	中繼電纜線驅動器側
[2]	可動中繼電纜線驅動器側
[3]	連接用電纜線馬達側
[4]	無末端處理連接用電纜線
[5]	編碼器連接用電纜線

如電纜線需要彎曲，請使用可動電纜線。點選這裡關於使用可動電纜線的注意事項

插圖中的數字	電纜線名稱
[6]	連接用電纜線套件
[7]	連接用電纜線驅動器側
[8]	輸出入信號用電纜線
[9]	DC電源用電纜線
[10]	電磁剎車連接用電纜線

→與CVD系列RS-485通訊型驅動器組合使用，
點擊這裡

連接用電纜線

[1]連接用電纜線、可動連接用電纜線

兩側附連接器電纜線，直接連接連接器連接方式馬達和驅動器。
連接器形狀有2種。選擇適合每種形狀的電纜線。

插圖中的數字	馬達			適用驅動器		電纜線品名
插圖中的數字	安裝尺寸	系列	連接器構成	脈波列輸入	RS-485	電纜線品名
[1]	28 mm	標準型標準型附編碼器高解析度型高解析度型附編碼器 SH減速機型 SH減速機型附編碼器 CS減速機型	品名B	CVD215BR-K CVD215B-K CVD215-K	CVD2BR-KR CVD2B-KR *當與上述驅動器搭配使用時，請點擊這裡	CCM□□□V2AAF CCM□□□V2AAR
	35 mm	標準型標準型附編碼器		CVD215BR-K CVD215B-K CVD215-K CVD223BR-K CVD223B-K CVD223-K		CCM□□□V2ABF CCM□□□V2ABR
	42 mm	標準型高解析度型		CVD215BR-K CVD215B-K CVD215-K CVD223BR-K CVD223B-K CVD223-K		CCM□□□V2ABF CCM□□□V2ABR
	56.4 mm	標準型高解析度型		CVD228BR-K CVD228B-K CVD228-K		CCM□□□V2ACF CCM□□□V2ACR
	42 mm	標準型標準型附編碼器高解析度型高解析度型附編碼器 SH減速機型 SH減速機型附編碼器 CS減速機型	品名A	CVD223FBR-K CVD223FB-K CVD223F-K		CCM□□□V2AEF CCM□□□V2AER *當與 CVD242BR-K搭配使用時或 CVD242B-K， CCM□□□V2BEF CCM□□□V2BER
	42 mm/51 mm	薄型薄型設計附諧和式減速機		CVD223FBR-K CVD223FB-K CVD223F-K
	50 mm	標準型標準型附編碼器		CVD228BR-K CVD228B-K CVD228-K
	56.4 mm	標準型標準型附編碼器		CVD228BR-K CVD228B-K CVD228-K CVD242BR-K CVD242B-K
	56.4 mm	高解析度型高解析度型附編碼器		CVD228BR-K CVD228B-K CVD228-K
	60 mm	SH減速機型 SH減速機型附編碼器 CS減速機型		CVD228BR-K CVD228B-K CVD228-K

適用產品注意事項

目前無法提供適用於下列馬達的連接用電纜線。
請考慮[3]連接用電纜線馬達側和[6]連接用電纜線套件。

2相單極（5或6導線）
導線型馬達
標準型馬達安裝尺寸13 mm
2相雙極（4導線）電磁剎車

［1］連接用電纜線、可動連接用電纜線（安裝尺寸：28 mm）

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V2AAF	CCM005V2AAR
1	CCM010V2AAF	CCM010V2AAR
1.5	CCM015V2AAF	CCM015V2AAR
2	CCM020V2AAF	CCM020V2AAR
2.5	CCM025V2AAF	CCM025V2AAR
3	CCM030V2AAF	CCM030V2AAR
4	CCM040V2AAF	CCM040V2AAR
5	CCM050V2AAF	CCM050V2AAR
7	CCM070V2AAF	CCM070V2AAR
10	CCM100V2AAF	CCM100V2AAR

［1］連接用電纜線、可動連接用電纜線（安裝尺寸：35 mm/42 mm）

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V2ABF	CCM005V2ABR
1	CCM010V2ABF	CCM010V2ABR
1.5	CCM015V2ABF	CCM015V2ABR
2	CCM020V2ABF	CCM020V2ABR
2.5	CCM025V2ABF	CCM025V2ABR
3	CCM030V2ABF	CCM030V2ABR
4	CCM040V2ABF	CCM040V2ABR
5	CCM050V2ABF	CCM050V2ABR
7	CCM070V2ABF	CCM070V2ABR
10	CCM100V2ABF	CCM100V2ABR

［1］連接用電纜線、可動連接用電纜線（安裝尺寸：56.4 mm）

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V2ACF	CCM005V2ACR
1	CCM010V2ACF	CCM010V2ACR
1.5	CCM015V2ACF	CCM015V2ACR
2	CCM020V2ACF	CCM020V2ACR
2.5	CCM025V2ACF	CCM025V2ACR
3	CCM030V2ACF	CCM030V2ACR
4	CCM040V2ACF	CCM040V2ACR
5	CCM050V2ACF	CCM050V2ACR
7	CCM070V2ACF	CCM070V2ACR
10	CCM100V2ACF	CCM100V2ACR

［1］連接用電纜線、可動連接用電纜線（安裝尺寸`：42 mm、50 mm、51 mm、56.4 mm、60 mm）

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V2AEF	CCM005V2AER
1	CCM010V2AEF	CCM010V2AER
1.5	CCM015V2AEF	CCM015V2AER
2	CCM020V2AEF	CCM020V2AER
2.5	CCM025V2AEF	CCM025V2AER
3	CCM030V2AEF	CCM030V2AER
4	CCM040V2AEF	CCM040V2AER
5	CCM050V2AEF	CCM050V2AER
7	CCM070V2AEF	CCM070V2AER
10	CCM100V2AEF	CCM100V2AER

［1］連接用電纜線、可動連接用電纜線（安裝尺寸：56.4 mm）

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V2BEF	CCM005V2BER
1	CCM010V2BEF	CCM010V2BER
2	CCM020V2BEF	CCM020V2BER
3	CCM030V2BEF	CCM030V2BER
5	CCM050V2BEF	CCM050V2BER

［2］中繼電纜線驅動器側、可動中繼電纜線驅動器側

這些電纜線可用於延長連接用電纜線。
延長使用時，電纜線長度請設在10 m以內。
用於馬達與驅動器間的連接用電纜線合計最多3條。

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V5ADFT	CCM005V5ADRT
1	CCM010V5ADFT	CCM010V5ADRT
1.5	CCM015V5ADFT	CCM015V5ADRT
2	CCM020V5ADFT	CCM020V5ADRT
2.5	CCM025V5ADFT	CCM025V5ADRT
3	CCM030V5ADFT	CCM030V5ADRT
4	CCM040V5ADFT	CCM040V5ADRT
5	CCM050V5ADFT	CCM050V5ADRT
7	CCM070V5ADFT	CCM070V5ADRT
9	CCM090V5ADFT	CCM090V5ADRT

可動電纜線使用注意事項

［2］中繼電纜線驅動器側、可動中繼電纜線驅動器側
（適用驅動器：CVD242、CVD528、CVD538）

這些電纜線可用於延長連接用電纜線。
延長使用時，電纜線長度請設在5 m以內。
用於馬達與驅動器間的連接用電纜線合計最多3條。

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCM005V5BFFT	CCM005V5BFRT
1	CCM010V5BFFT	CCM010V5BFRT
2	CCM020V5BFFT	CCM020V5BFRT
3	CCM030V5BFFT	CCM030V5BFRT
4	CCM040V5BFFT	CCM040V5BFRT

可動電纜線使用注意事項

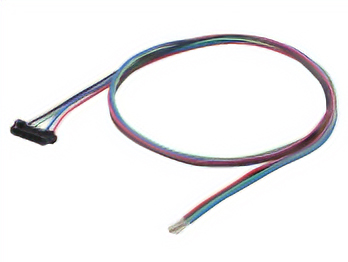

[3]連接用電纜線馬達側

備有壓接連接器的導線型連接用電纜線，方便連接器連接方式馬達。

2相雙極用

品名	適用產品		長度（m）
品名	安裝尺寸	類型	長度（m）
LC2B06A	28 mm	標準型標準型附編碼器標準型帶電磁剎車高解析度型高解析度型附編碼器 SH減速機型 SH減速機型附編碼器 CS減速機型	0.6
LC2B10A	28 mm		1
LC2B06B	35 mm	標準型標準型附編碼器標準型帶電磁剎車	0.6
LC2B10B	35 mm	標準型標準型附編碼器標準型帶電磁剎車	1
LC2B06B	42 mm^*1	標準型標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	0.6
LC2B10B	42 mm^*1	標準型標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	1
LC2B06C	56.4 mm^*1	標準型標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	0.6
LC2B10C	56.4 mm^*1	標準型標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	1
LC2B06E	42 mm^2 50 mm 56.4 mm^2 60 mm	標準型標準型附編碼器標準型帶電磁剎車高解析度型高解析度型附編碼器 CS減速機型 SH減速機型 SH減速機型附編碼器	0.6
LC2B10E	42 mm^2 50 mm 56.4 mm^2 60 mm		1
LC2B06E	42 mm 51 mm	薄型薄型設計附諧和式減速機	0.6
LC2B10E	42 mm 51 mm	薄型薄型設計附諧和式減速機	1
LC2B10G	13 mm	標準型	1

*1: 附連接器形狀品名B的馬達

＊2: 帶連接器形狀品名A的馬達

對於2相單極

品名	適用產品		長度（m）
品名	安裝尺寸	系列	長度（m）
LC2U06A	28 mm	標準型標準型附編碼器標準型帶電磁剎車 SH減速機型	0.6
LC2U10A	28 mm	標準型標準型附編碼器標準型帶電磁剎車 SH減速機型	1
LC2U06B	35 mm	標準型標準型附編碼器標準型帶電磁剎車	0.6
LC2U10B	35 mm	標準型標準型附編碼器標準型帶電磁剎車	1
LC2U06B	42 mm	標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	0.6
LC2U10B	42 mm	標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型帶電磁剎車	1
LC2U06C	56.4 mm	標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/帶編碼器型/帶電磁剎車型）	0.6
LC2U10C	56.4 mm	標準型帶電磁剎車高解析度型高解析度型附編碼器高解析度型（標準型/帶編碼器型/帶電磁剎車型）	1
LC2U06E	42 mm 50 mm 56.4 mm 60 mm	標準型標準型附編碼器 SH減速機型	0.6
LC2U10E	42 mm 50 mm 56.4 mm 60 mm	標準型標準型附編碼器 SH減速機型	1

*根據馬達品名，可能沒有1 m型組合。請注意。

[4] 連接用電纜線（無末端處理）

用於延長馬達和驅動器之間距離的連接用電纜線。
可用於馬達額定電流最大2.8A的雙極有線馬達。
馬達和驅動器之間電纜線的總長度應最大10 m。

	長度（m）	品名
	5	CC05PK5
	10	CC10PK5

*5芯電纜線（藍、紅、橘、綠、黑）。

[5]編碼器連接用電纜線

馬達側帶有編碼器連接器的編碼器連接用電纜線。

	品名	適用品名	長度（m）
	LCE05A-006	電壓輸出類型	0.6
	LCE08A-006	Line Driver輸出型	0.6

可變動屏蔽性編碼器用電纜線。

品名	適用產品	長度（m）
CC010E1R	Line Driver輸出型	1
CC020E1R		2
CC030E1R		3

其他電纜線

此電纜線可用於連接驅動器和控制器。

[6]連接用電纜線套件

該套件包括用於將馬達、I/O信號和DC電源連接到驅動器的連接用電纜線。
驅動器側附有連接器。

品名	適用產品	連接器名稱	連接器品名	長度	導體 AWG
LCS01CVK2	2相步進馬達PKP系列/CVD系列脈波列輸入型驅動器（不包括CVD242和CVD245）	馬達用	51103-0500	0.6m	22 (0.3 mm²)
		電源用	51103-0200
		I/O信號用	51103-1200
LCS02CVK2	2相步進馬達PKP系列/CVD系列脈波列輸入型驅動器（CVD242、CVD245）	馬達用	51067-0500		20 (0.5 mm²)
		電源用	51067-0200		20 (0.5 mm²)
		I/O信號用	51103-1200		22 (0.3 mm²)
LCS01CMK2	2相步進馬達PKP系列(CMD2109P、CMD2112P、CMD2120P)， CRK系列	馬達用	51103-0600		22 (0.3 mm²)
		電源用	51103-0200
		I/O信號用	51103-1200

[7]連接用電纜線驅動器側

驅動器側帶有連接器的連接用電纜線。

品名	適用產品	長度（m）	產品線
CC005U1	2相步進馬達用單極驅動器（品名範例：CMD2～）	0.5	固定的
CC010U1		1	固定的
CC005U1R		0.5	可動性
CC010U1R		1	可動性

[8]連接器型輸出入信號用電纜線

品名	適用產品	長度（m）
CC12D005-2	2相步進馬達用雙極驅動器（品名範例：CVD2～） 2相步進馬達用單極驅動器（品名範例：CMD2～）	0.5
CC12D010-2		1
CC12D015-2		1.5
CC12D020-2		2

[8]輸出入信號用電纜線通用型

品名	長度（m）	芯數	AWG	絕緣體外徑	加工後外徑
CC06D005B-1	0.5	6	24	φ1.1	φ5.4
CC06D010B-1	1
CC06D015B-1	1.5
CC06D020B-1	2
CC10D005B-1	0.5	10			φ6.7
CC10D010B-1	1
CC10D015B-1	1.5
CC10D020B-1	＊2
CC12D005B-1	0.5	12			φ7.5
CC12D010B-1	1
CC12D015B-1	1.5
CC12D020B-1	2

*請根據要使用的功能選擇所需的核心數。

[9]DC電源用電纜線

品名	適用產品	長度（m）
CC02D005-3	2相步進馬達用雙極驅動器（品名範例：CVD2～） *不包括CVD242和CVD245 2相步進馬達用單極驅動器（品名範例：CMD2～）	0.5
CC02D010-3		1
CC02D015-3		1.5
CC02D020-3		2
CC02D005-3	2相步進馬達用雙極驅動器 CVD242、CVD245	0.5
CC02D010-3		1
CC02D020-3		2

[10]電磁剎車連接用電纜線

①連接用電纜線
馬達側帶有連接器的電磁剎車用電纜線。
可與連接器連接方式電磁剎車一起使用。

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCB005VYAF	CCB005VYAR
1	CCB010VYAF	CCB010VYAR
1.5	CCB015VYAF	CCB015VYAR
2	CCB020VYAF	CCB020VYAR
2.5	CCB025VYAF	CCB025VYAR
3	CCB030VYAF	CCB030VYAR
4	CCB040VYAF	CCB040VYAR
5	CCB050VYAF	CCB050VYAR
7	CCB070VYAF	CCB070VYAR
10	CCB100VYAF	CCB100VYAR

②中繼電纜線
電纜線須延長為「連接用電纜線」。
電磁剎車之間可直接連接連接用電纜線。

長度（m）	連接用電纜線	可動連接用電纜線
長度（m）	品名	品名
0.5	CCB005VBAFT	CCB005VBART
1	CCB010VBAFT	CCB010VBART
1.5	CCB015VBAFT	CCB015VBART
2	CCB020VBAFT	CCB020VBART
2.5	CCB025VBAFT	CCB025VBART
3	CCB030VBAFT	CCB030VBART
4	CCB040VBAFT	CCB040VBART
5	CCB050VBAFT	CCB050VBART
7	CCB070VBAFT	CCB070VBART
9	CCB090VBAFT	CCB090VBART

③導線
電磁剎車連接用電纜線帶馬達側電磁剎車用連接器。
可與連接器連接方式電磁剎車一起使用。

	品名	適用馬達	長度L（m）	導體AWG
	LCM02A-006	PKP26□M2 PKP26□M2	0.6	22 (0.3 mm²)
	LCM02A-010	PKP26□M2 PKP26□M2	1	22 (0.3 mm²)
