αSTEP AZ系列 標準型 安裝尺寸28 mm 附電磁剎車
（搭載能量採集感測器）
輕巧的安裝尺寸28 mm 全新推出附電磁剎車型。
即使在有限空間內也能保持負載，並且無需外部電池即可進行位置監控。
即使在有限空間內也能保持負載，並且無需外部電池即可進行位置監控。
即使在有限空間也能保持負載。安裝尺寸28 mm的附電磁剎車步進馬達
在有限空間內依然能確實保持負載，並實現無需外部電池（免電池）的位置監控
搭載免電池絕對式編碼器的步進馬達中，全新推出輕巧的安裝尺寸28 mm附電磁剎車機型。
- 具備安裝尺寸28 mm與輕巧的特性，可輕鬆設置於設備內有限的空間中。
- 由於附有電磁剎車，當發生停電等突發狀況時可保持負載，防止設備掉落。
- 透過搭載免電池絕對式編碼器，無需外部電池（免電池）即可進行位置監控。
不再需要原點感測器或極限感測器等，有助於節省空間與配線。

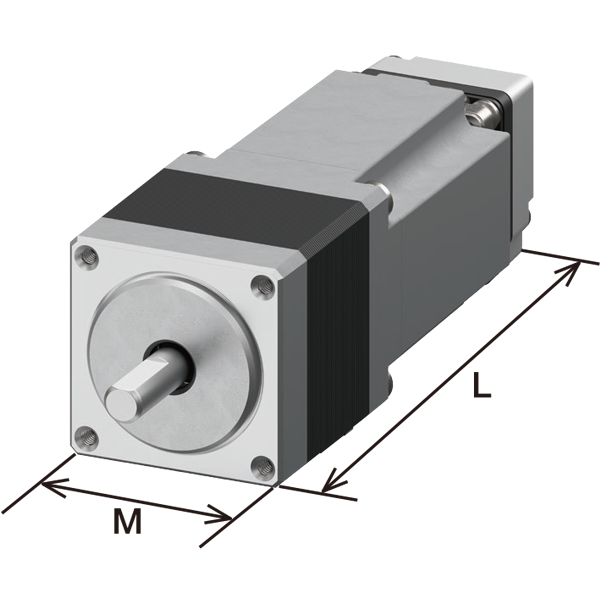

| 品名 | AZME24MK | AZME26MK | |
|---|---|---|---|
| 安裝尺寸(M) | mm | 28 | |
| 長度(L) | mm | 80 | 100 |
| 激磁最大靜止轉矩 | N・m | 0.095 | 0.19 |
| 轉子慣性慣量 | kg・m2 | 14×10-7 | 22×10-7 |
| 解析度 設定為1000P/R時 | °/Pulse | 0.36 | |
| 停止時保持轉矩 （通電時） |
N・m | 0.047 | 0.08 |
| 停止時保持轉矩 （電磁剎車） |
N・m | ||
| 重量 | kg | 0.21 | 0.30 |
藉由附帶電磁剎車，可在切斷電源時保持負載。
這是內建無激磁作動型電磁剎車的產品。
可活用於防止掉落與降低馬達發熱。
【課題】
想在有限的空間內進行防止掉落對策…
【採用附電磁剎車機型的優點】
- 透過小型馬達與電磁剎車的一體化結構，有助於減少周邊零件、實現設備小型化。
- 可減少另外設計與組裝剎車機構的工時。
【課題】
想要在保持停止位置的狀態下，抑制馬達發熱…
【採用附電磁剎車機型的優點】
- 藉由電磁剎車來進行停止時的負載保持，就不需要對馬達輸入停止電流，能夠在保持位置的狀態下降低馬達發熱。
（使用範例）
-
①輸入STOP-COFF信號*，使馬達停止
- *STOP-COFF信號：使馬達停止並轉為無激磁狀態的信號
- ②對馬達的激磁OFF，電磁剎車作動並確實保持負載。

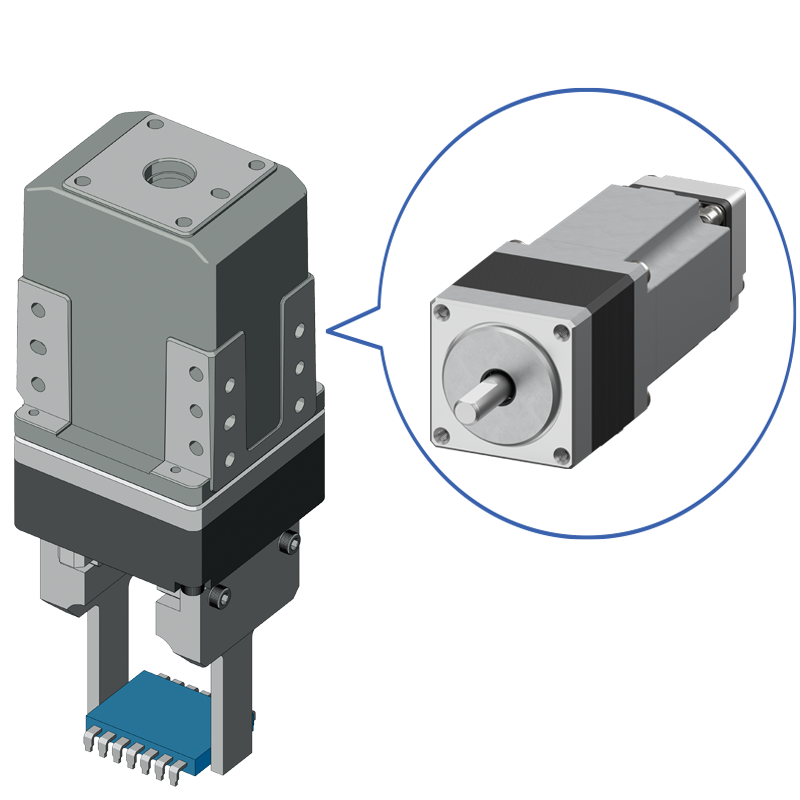

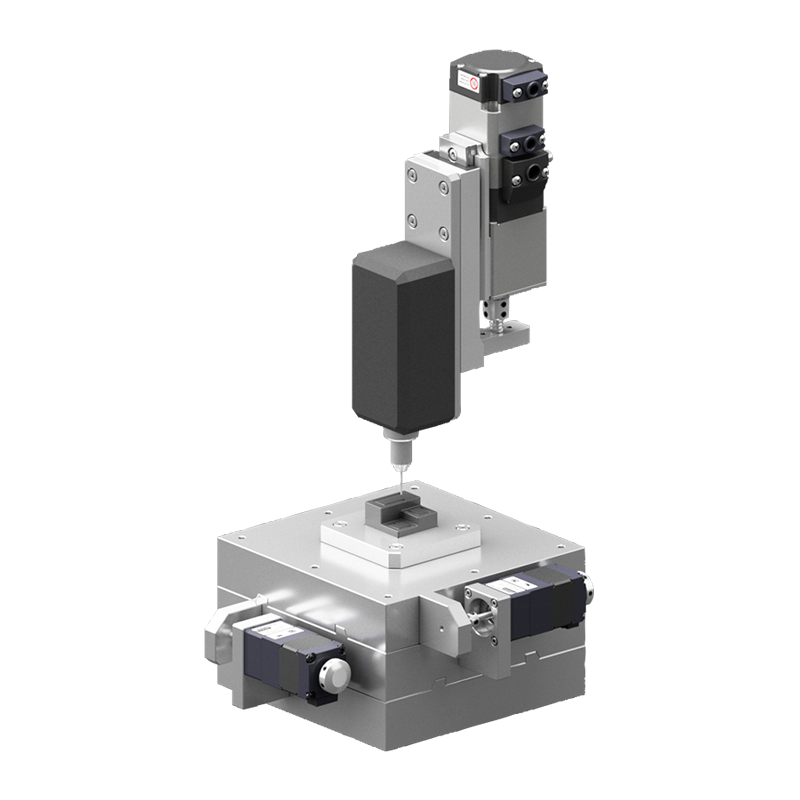

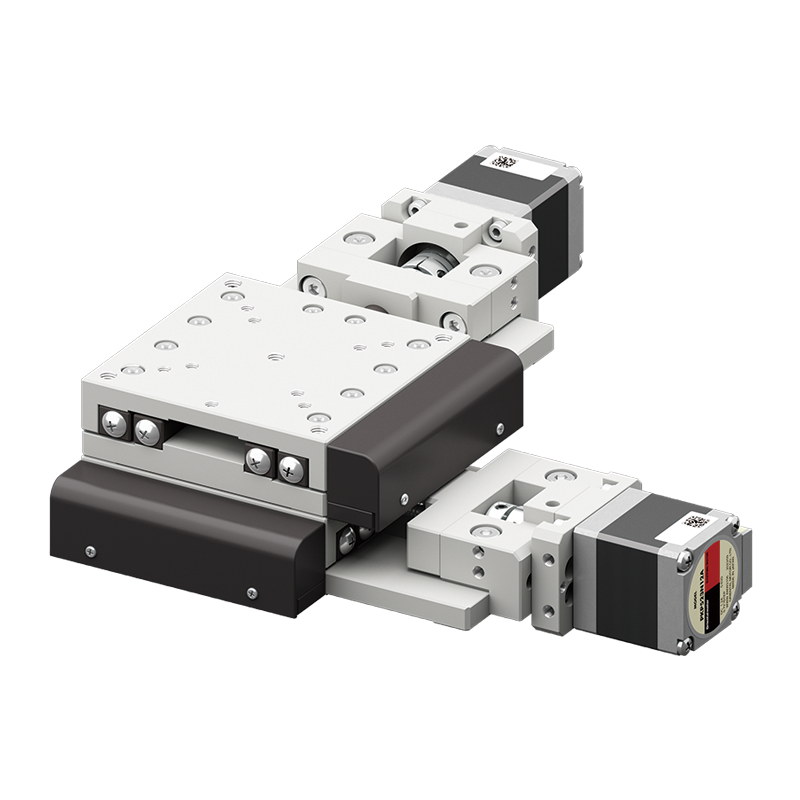

用途範例
最適合用於想在電源OFF時防止工件掉落或軸位置偏移的應用領域。
- 業界範例）
- 半導體、機器人等
各種插圖僅供參考。
