其實是客戶來找我商量，希望能介紹他們輸送帶用、可對應 IP65 以上的調速馬達，但我不太了解 IP65。
-
原來如此，IP 是表示防塵和防水等級的規格哦！先跟你解釋代表 IP 保護等級的 IP 標示。
IP 標示是依IEC60529及IEC60034-5的國際規格所制定。針對機器的保護構造，將防塵、防水性分類成不同等級，測試方法規定如下。
若保護等級無特別指定，則可按IPX5或IP4X等形式以X來表示該記號。
表-3 IP標示的意義及測試條件
| IP表示 |
針對人體及固態異物碰觸、侵入的保護等級 |
| 第1記號 |
保護程度 |
測試條件 |
| IP0X |
無 |
無 |
| IP1X |
保護避免手部接近 |
直徑50mm 以上固形異物不會侵入 |
| IP2X |
保護避免手指接近 |
直徑12mm 以上固形異物不會侵入 |
| IP3X |
保護避免工具前端等侵入 |
直徑2.5mm 以上固態異物不會侵入 |
| IP4X |
保護避免電線類等的侵入 |
直徑1.0mm 以上固態異物不會侵入 |
| IP5X |
保護防止灰塵 |
有礙正常動作的灰塵不會侵入 |
| IP6X |
完全的防塵構造 |
採取完全防護，灰塵不會侵入 |
| IP表示 |
針對進水的保護等級 |
| 第2記號 |
保護程度 |
測試條件/th>
|
| IPX0 |
無 |
無 |
| IPX1 |
保護避免垂直落下的水滴侵入 |
高度200mm、速度3∼5mm/ 分的水滴、10 分鐘 |
| IPX2 |
保護避免垂直15° 範圍內的水滴侵入 |
高度200mm、傾角15° 的範圍、3∼5mm/ 分的水滴、10 分鐘 |
| IPX3 |
保護避免垂直60° 範圍內的雨水侵入 |
高度200mm、傾角60° 之內的範圍、放水速度10 / 分、10 分鐘 |
| IPX4 |
保護避免從全方向噴濺而來的水侵入 |
距離300∼500mm、全方向放水速度10 / 分、10 分鐘 |
| IPX5 |
保護避免全方向的噴水侵入 |
距離3m、速度12.5 / 分、壓力30kPa 的全方向噴水、3 分鐘 |
| IPX6 |
可保護如波浪程度的強力噴水 |
距離3m、速度100 / 分、壓力100kPa 的全方向噴水、3 分鐘 |
| IPX7 |
在一定的條件下即使浸水也可使用 |
水面下1m、30 分鐘 |
| IPX8 |
可在水面下使 |
由使用者與製造商協商而定 |
點此觀賞影片，了解防水測試（IP4、IPX5、IPX6）的狀況。
-
如上所述，IP 標示以等級來表示防止人體或固態異物接觸與侵入的能力，以及防止水浸入的能力。
想知道馬達和驅動器的IP 標示時，可透過目錄或網站上各產品一般規格的「保護等級」進行確認哦！
-
IP 標示區分得好細喔！
客戶所說的 IP65，是指採用完全防塵構造，可保護防止從各方向而來的噴流水吧？
但是，IP 數字較大的馬達與其他馬達有什麼不同呢？
-
一定要注意這點喔！
在IP標示中所說明的滲水保護，是為了防止萬一機器被水潑到時，導致觸電或火災而訂定的標準。
雖然可以判斷幾分鐘內切斷電源能確保安全，但這套標示所設想的情境，並不是在機器淋濕的狀態下使用。
因此，如果想知道機器能否以水會沾附為前提使用，光靠IP標示是沒辦法判斷的喔！
-
是這樣啊。
既然沒辦法以IP標示來判斷，那在機器時常會沾附水的情況下，該用什麼樣的標準評估才好……
-
如果是用於機器時常會沾附水的用途，可以透過是否進行過水洗防水測試※，來作為評估標準喔。
有別於IP測試只評估短時間的滲水保護，這項測試是針對平常使用時就會沾附水的情況下，測試機器的性能。
こ為了通過這項測試，標榜防水規格的無刷馬達加強了馬達部，以及連接器部的密封構造。
我們以IP66 BMU系列連接器型及BLE2系列的馬達為範例說明。

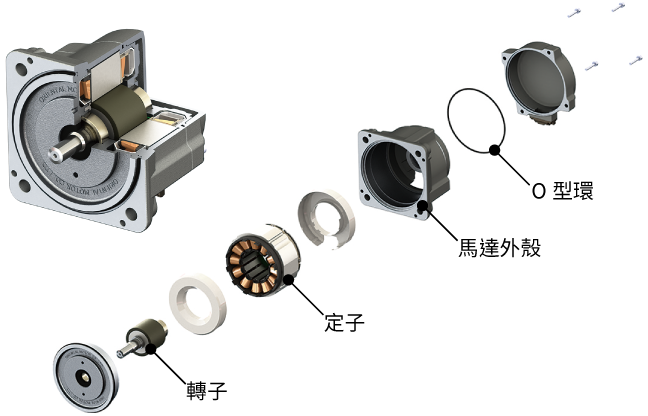

■關於保護構造
-
- ①
- 馬達構造
零件接合處均採用密封零件（O型環）、防止水滲入馬達內部。
可用於需要水洗的用途。
-
- ②
- 連接器構造
連接器構造內藏橡皮墊圈、O型環，提高防水性。
包含連接器在內，均符合IP67。
-
-
