如何有效率的在配電盤裡進行散熱呢？

～在台灣東方馬達 MF～

•

  MF 終於開始了呢！

•

  達弟是風扇專區的說明人員，要好好的向客戶說明喔。

•

  歡迎光臨。

•

  那個～我想請教關於風扇的使用方式。現在剛好在設計配電盤，想要有效使配電盤散熱的話，風扇該怎麼組裝比較好呢？

•

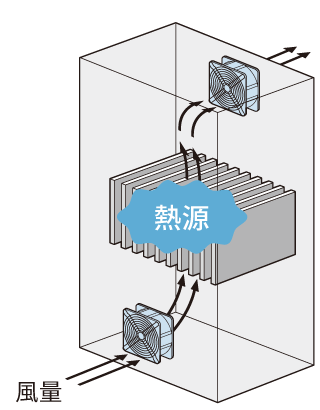

  這樣啊～一般來說熱空氣都是在上方，冷空氣則是在下方流動，風扇安裝成讓上方空氣可以順利排出，就能順利達到降溫的效果。像是在配電盤的上方裝上排氣用的風扇，下方則是吸氣口，或是裝上吸氣用的風扇。【圖1】



•

  原來是這樣。

•

  此外，想問您知道溫度開關 AM2-XA1 這項產品嗎？

•

  沒有耶～沒聽過溫度開關這種東西。是什麼樣的產品呢？

•

  只要有溫度開關，就能順應配電盤內的溫度變化來達到風扇自動運轉．停止。

•

  是哦？要如何使用呢？

•

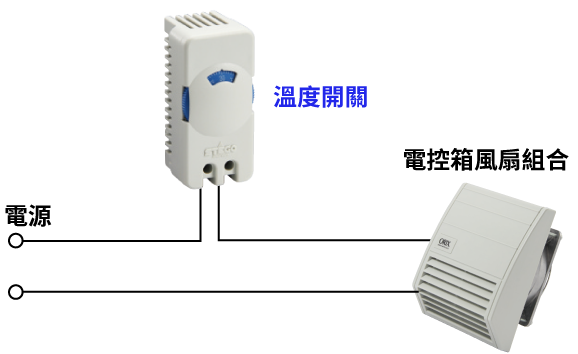

  可以設置在配電盤裡。為 DIN 導軌安裝型所以能簡單安裝。然後在風扇和電源間連接溫度開關。【圖2】
  之後再以正面的旋鈕設定即可。



•

  是這個藍色的旋鈕吧！上面寫 0°C 到 60°C。

•

  將旋鈕設定在 40°C 處，在配電盤內的溫度超過 40°C（±10°C）以上時，溫度開關啟動，風扇開始轉動。風扇降低配電盤內的溫度，當「動作溫度達到 -7°C（±4°C）」以下的話溫度開關關閉，風扇停止轉動。風扇只在必要時轉動，故可以達到節能及低噪音的效果。

•

  不需要複雜的操作就能控制溫度真是方便啊。
  對了，每台風扇都需要 1 台溫度開關嗎？

•

  依風扇系列及大小不同所需連接台數也不同。舉例來說，大型大風量的 MRS 系列依照大小約需1～5台；小型薄型的 MU 系列則可連接最多 9 台沒問題。綜合目錄可以確認連接台數。如同剛才所說，配電盤裡的溫度容易上方高、下方低，因此建議把溫度開關設置在配電盤上方。

•

  了解。安裝的位置也很重要呢。會馬上評估看看。

•

  謝謝您，再請多多指教。

•

  如何？說明還順利嗎？

•

  客戶問到關於配電盤內有效散熱的問題。當我說明風扇的安裝位置及溫度開關時客戶很有興趣。

•

  那有跟客戶說明，根據配電盤裡的安裝情況不同，合適的風扇也不同嗎？

•

  那是？

•

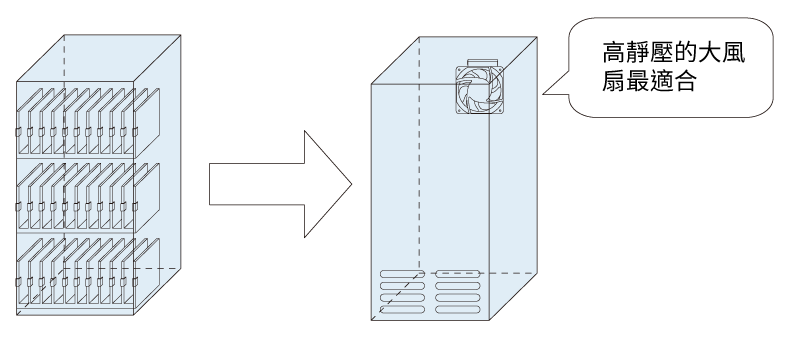

  如果裝設了許多控制機器，安裝密度很高的話，空氣流動容易停滯，所以適合大型高靜壓的風扇。軸流風扇的話推薦 MRS 系列、MRE 系列，送風機的話可以使用 MBS 系列。【圖3】】

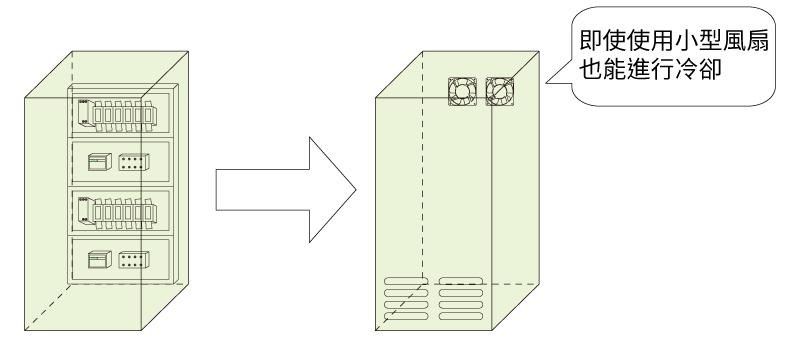

  相反的，如果控制機器少，安裝密度低的話，空氣流動順暢，小型的風扇就足以達到冷卻效果了。像是軸流風扇的 MU系列風量也夠就很適合。【圖4】



•

  原來是這樣，還有使用上的區別啊。我會馬上跟客戶建議的。
