Q.使用AZ系列的EtherNet/IP對應驅動器。要如何設定IP位址？

驅動器的IP位址設定方法共3種。

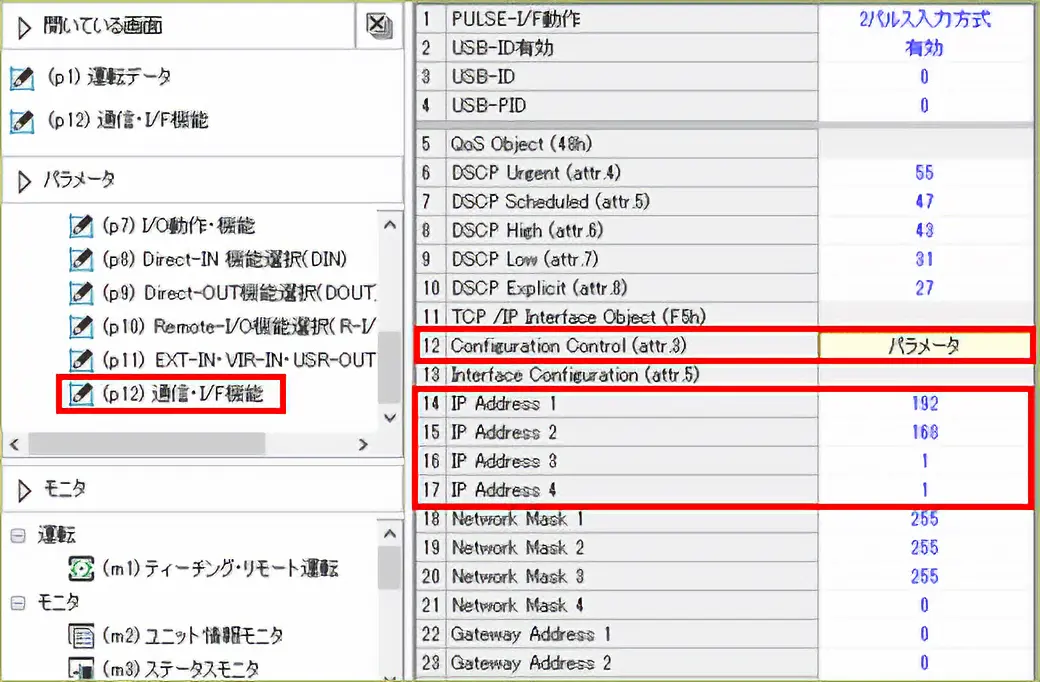

使用參數設定IP位址的方法

1. 將驅動器本體上IP位址設定開關（IP ADDR）設定為0（00h）。
2. 將MEXE02的「通訊、I/F功能」的「Configuration Control」參數變更為「參數」。
3. 將「IP Address 1～4」設定為任意值。
4. 重新接通控制電源。重新接通控制電源後反映設定。

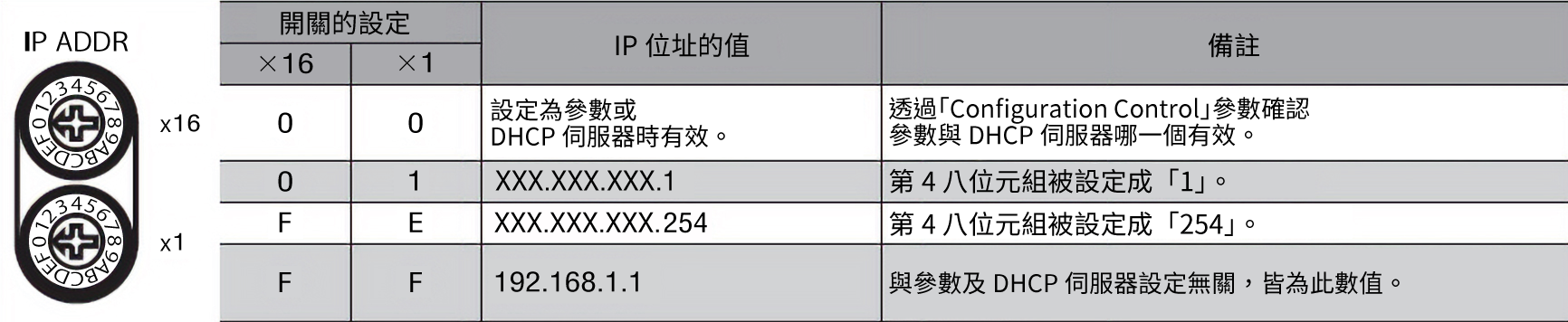

使用驅動器本體上IP位址設定開關設定IP位址的方法

1. 使用驅動器本體上IP位址設定開關（IP ADDR），以16進位設定IP位址。
2. 重新接通控制電源。重新接通控制電源後設定生效。

• ※ 使用IP位址設定開關只能設定第4八位元組（初始值：192.168.1.1～192.168.1.254）。
• ※ 使用AZD-KREP時，第4八位元組的設定範圍為 1 ～ 14。

• ※ 若要變更第1 Octet～第3 Octet時，必須使用資料設定軟體MEXE02變更參數。

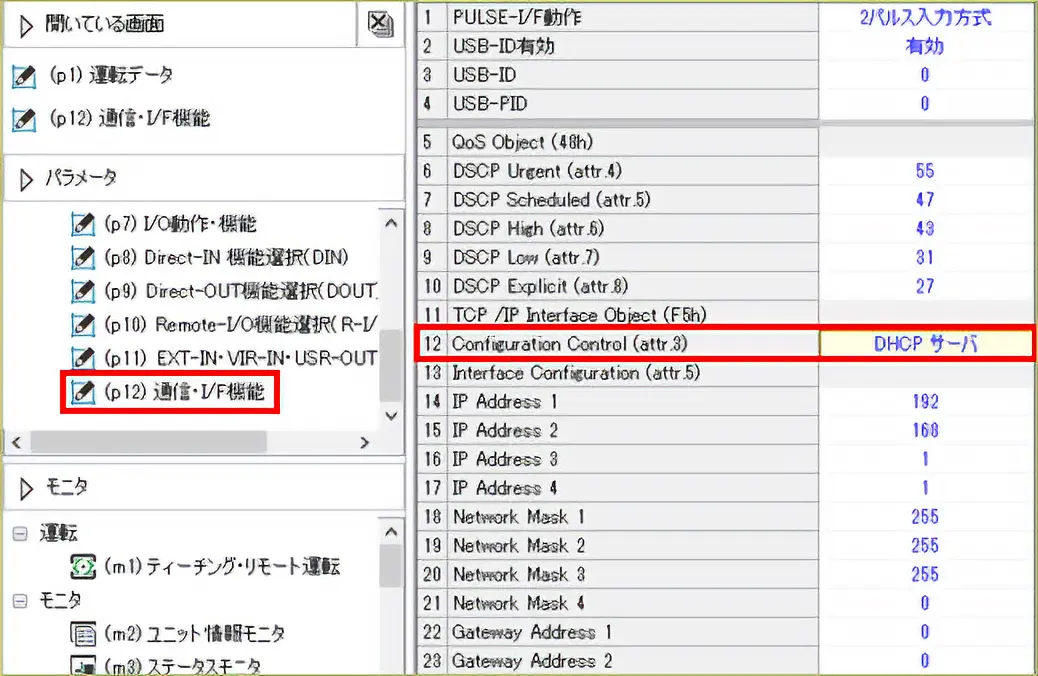

如何使用DHCP自動設定IP位址

1. 將驅動器本體上IP位址設定開關（IP ADDR）設定為0（00h）。
2. 將MEXE02的「通訊、I/F功能」的「Configuration Control」參數變更為「DHCP伺服器」。
3. 重新接通控制電源。重新接通控制電源後反映設定。

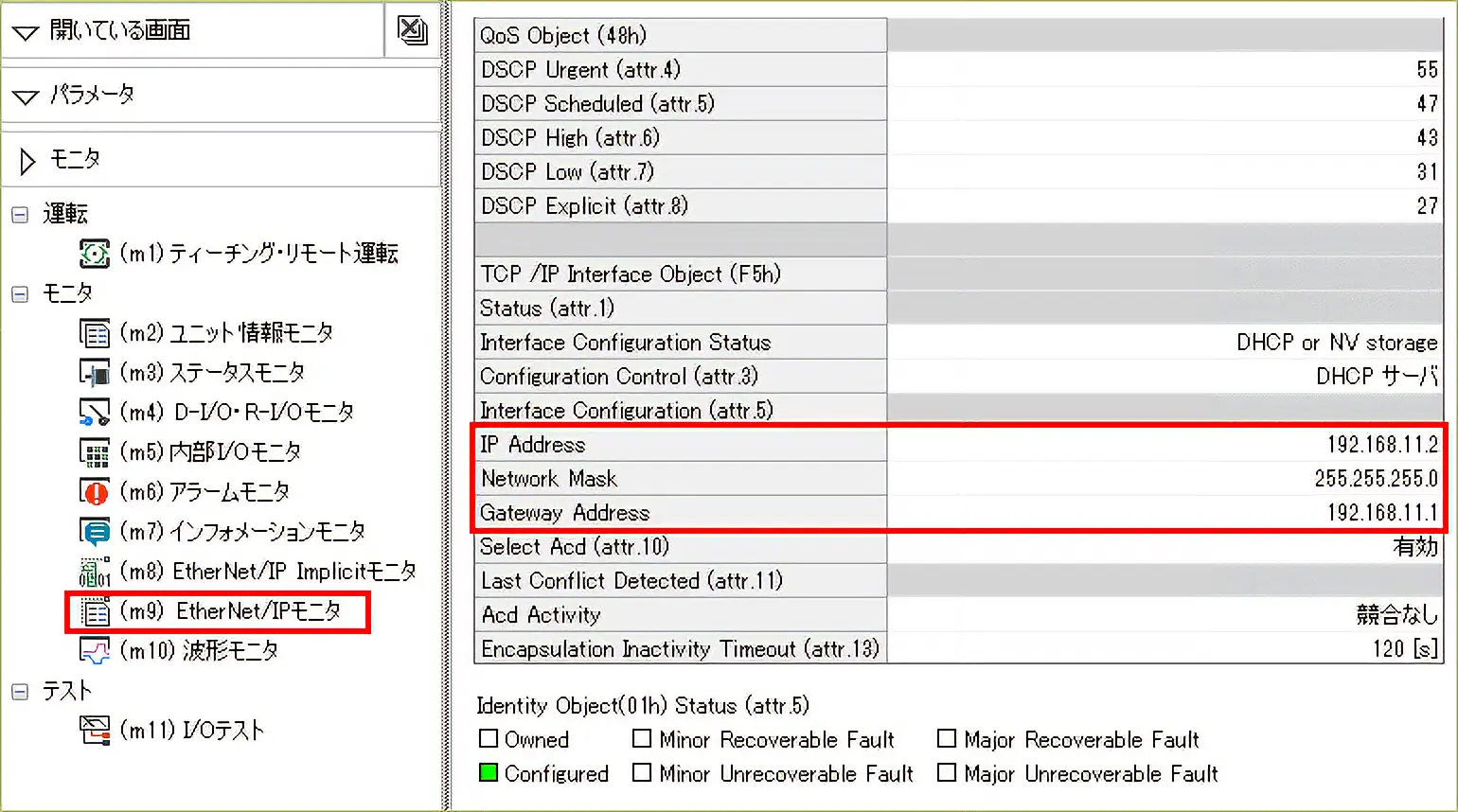

• ※ 可使用「EtherNet/IP監視」確認現在使用的IP位址。

可使用「EtherNet/IP監視」確認現在使用的IP位址。

• ※ 依據Network Mask（網路範圍）的設定值，可指定使用的網路範圍。

例）1

例）2
