小型電動缸 DRLII系列
DRL28G-03B1P-KB
作動器／回路
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 作動器／回路 | DRL28G-03B1P-KB | - | 停止生產的產品（2022.3.31 停止生產） |
附件
- 作動器, 回路, 電源連接器(CN1), 模組產品連接用連接器(CN2), 輸出入信號用連接器(CN3), 連接用電纜線 (模組產品的連接器連接用), 使用說明書
規格
外形圖
作動器
回路
資料下載
其他規格
一般規格
| 規格 | 模組產品部 | 驅動器部 | ||
|---|---|---|---|---|
| 內藏定位功能 | 脈波列輸入 | |||
| 耐熱等級 | 130(B) ［UL/CSA規格取得105(A)認證］ |
- | - | |
| 絕緣電阻 | 在馬達線圈、外框間以DC500 V高阻錶測量，測量值為100 MΩ以上。 |
當在以下位置之間以DC500 V高阻錶測量，測量值為100 MΩ以上：
|
||
| 絕緣耐壓 |
在馬達線圈・馬達外框之間施加以下作用1分鐘，未觀察到異常。
|
- | - | |
| 使用環境 （使用時） |
環境溫度 | 0~40℃*（無凍結）*DRL20V, DRL28V 溫度範圍為 5~40°C。 | ||
| 環境溼度 | 85%以下。（無結露） | |||
| 環境 | 無腐蝕性氣體或灰塵。不得接觸水、油或其他液體。 | |||
| 保護等級 | IP00 | IP10 | IP20 | |
驅動器回路部規格
| 驅動器種類 | 內藏定位功能 | 脈波列輸入 | ||
|---|---|---|---|---|
| 驅動器品名 | LRD503-KD、LRD507-KD、LRD514-KD | LRD503-K、LRD507-K、LRD514-K | ||
| 電源輸入 | DC24 V±10 % | LRD503-KD：0.7 A LRD507-KD：1.4 A LRD514-KD：2.5 A |
DC24 V±10 % | LRD503-K：0.7 A LRD507-K：1.4 A LRD514-K：2.5 A |
| 最大輸入脈波頻率 | - | 上位控制器的Line Driver輸出：500 kHz（當脈波工作週期為50%時） 上位控制器為開集極輸出：250kHz（當脈波工作週期為50%時） |
||
| 輸入信號 | 輸入模式：光耦合器輸入 | 輸入模式：光耦合器輸入 | ||
| CW脈波信號（脈波信號） CW（前進）直接運轉指令脈波信號（單脈波輸入方式時的運行指令脈波信號） 負邏輯脈波輸入，脈波寬度1μs以上，上升和下降時間2μs以下，脈波工作週期50%以下 當脈波列輸入從「ON」變成「OFF」時，螺桿軸向前移動1 步。 |
||||
| CCW脈波信號（移動方向信號） CCW（後退）直接運轉指令脈波信號（單脈波輸入方式時，移動方向信號 光耦合器「ON」：CW、光耦合器「OFF」：CCW） 負邏輯脈波輸入，脈波寬度1μs以上，上升和下降時間2μs以下，脈波工作週期50%以下 脈波列輸入從「ON」變成「OFF」時，螺絲軸向後移動1步。 |
||||
| 所有線圈斷開信號 當光耦合器為「ON」時，模組產品的輸出電流關閉。 當光耦合器「OFF」時，模組產品的輸出電流開啟。 |
||||
| 步級角選擇輸入信號 選擇光耦合器「OFF」時的步級角設定開關以及光耦合器「ON」時的基本步級角。 |
||||
| 自動電流下降釋放信號 當光耦合器為「ON」時，模組產品停止時的自動電流下降功能被取消。 當光耦合器為「OFF」時，模組產品停止時（約100ms後），自動電流下降功能被啟動。 |
||||
| 輸出信號 | 輸出格式： 光耦合器・開集極輸出 Line Driver輸出 PLS-OUT、DIR-OUT |
輸出格式：光耦合器・開集極輸出 | ||
| 激磁時序信號 當激磁程序信號為步「0」時輸出此信號。（光耦合器：ON） 解析度為 1：每10個脈波輸出一次 解析度為 10：每100個脈波輸出一次 |
||||
| 定位資料組數 | 63點 | - | ||
| 定位運轉 | 單獨、連結、連結 2、順序 | - | ||
| 其他運轉 | JOG運轉、原點復歸運轉、連續運轉、測試運轉 | - | ||
| 資料設定器OPX-2A | ○ | - | ||
| 支援軟體MEXE02 | ○ | - | ||
| 功能 | 平滑驅動、自動電流下降、步級角切換、脈波輸入方式切換（僅脈波列輸入）、所有線圈關閉、激磁時序 | |||
| 冷卻方式 | 自然冷卻法 | |||

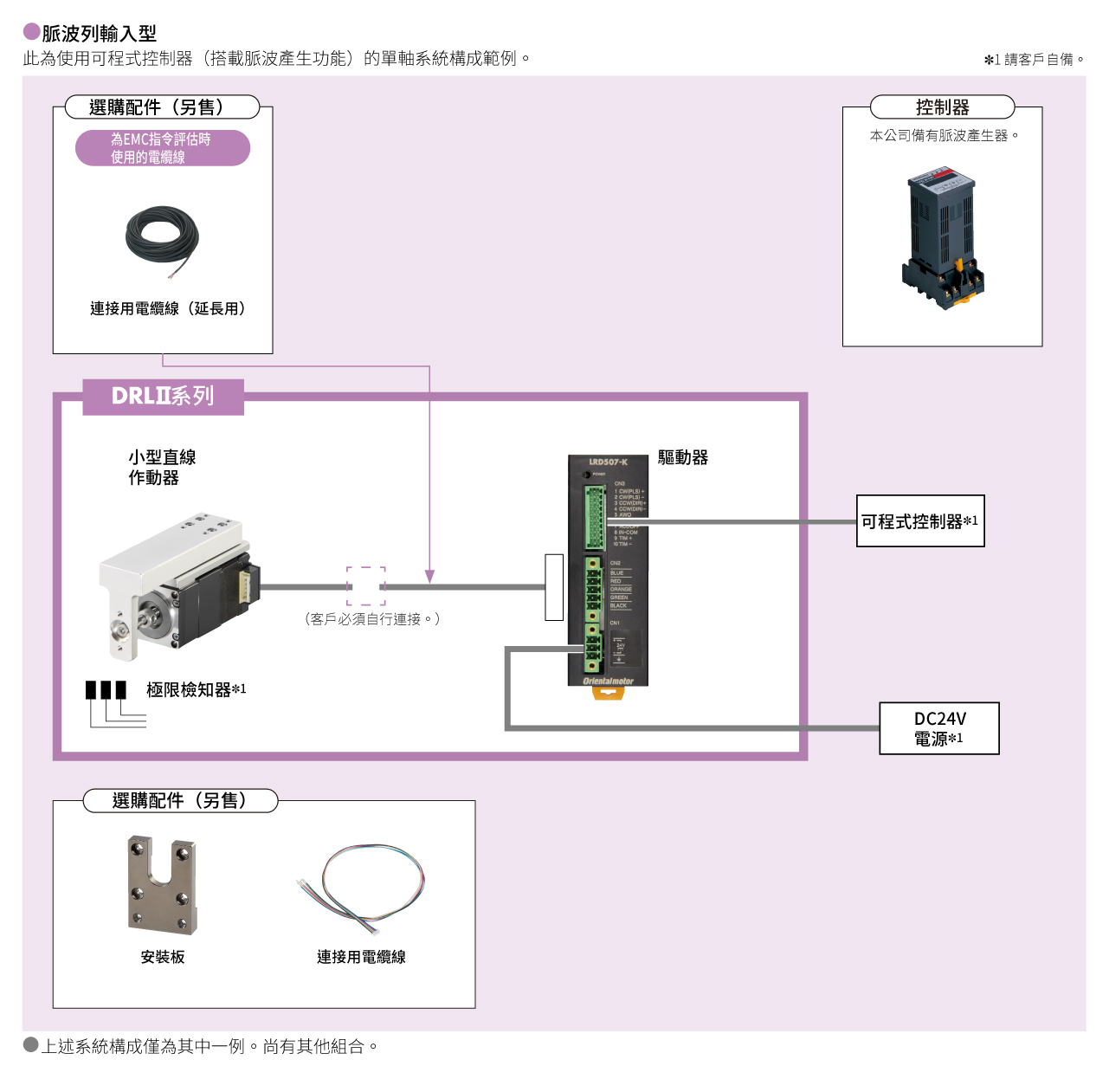

系統構成
電纜線、周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
