無刷馬達 BLU系列
BLU440C-20
減速機／馬達／回路
該產品已不再銷售
| 產品類別 | 品名 | 單價未稅 | 出貨日 |
|---|---|---|---|
| 減速機／馬達／回路 | BLU440C-20 | - | 停止生產的產品（2015.4.1 停止生產） |
附件
- 馬達, 回路, 減速機, 電源電纜線, 回路用安裝螺絲, 短路片, 安裝用螺絲, 平行鍵, 使用說明書
規格
資料下載
其他規格
通用規格
| 項目 | 規格 |
|---|---|
| 轉速設定方法 | 正面面板上的調速器 |
| 加速時間、減速時間 | 0.5～10 sec：2000 r/min無負載 （但是，這可能會根據負載的大小而變化。） 常用設定是透過正面面板背面的加速時間和減速時間電位器進行的。 |
| 輸入信號 | 光耦合器輸入方式（強化絕緣光耦合器） 輸入電阻2.4kΩ 內部電源電壓DC14V±10% 由內部電源供電 CW輸入和CCW輸入共用 同步邏輯/來源邏輯選擇… 可透過選擇開關切換：出廠設定 Sink 邏輯 |
| 輸出信號 | 開集極輸出（強化絕緣光耦合器） 由外部電源供電 使用條件 DC4.5～26.4V 0.5～10 mA Alarm輸出與速度輸出共用 |
| 保護功能* | 當以下保護功能啟動時，馬達將自由停止，並且ALARM 輸出將關閉。 過負載保護功能時，驅動器Alarm指示燈閃爍。 當其他保護功能啟動時，此燈會亮起。
|
| 最大延長距離 | 馬達與驅動器之間 10.5 m（使用周邊機器連接用電纜線時） |
| 額定時間 | 連續 |
- *BLU系列無法在馬達側從負載側轉動的應用中控制馬達的速度控制，例如捲下運轉。
當驅動超過容許負載慣性慣量的負載時，或進行捲下運轉時，過電壓保護功能作用，使馬達慣性停止。
一般規格
| 項目 | 馬達 | 驅動器 | |
|---|---|---|---|
| 絕緣電阻 | 在常溫常溼下連續運轉後，在繞組和外殼之間外加DC500V高阻錶測量時，值為100 MΩ以上。 |
在常溫常溼下連續運轉後，電源端子與保護接地端子之間、電源端子與輸出入信號端子之間外加DC500V兆歐表測量時，值為100MΩ以上。 |
|
| 絕緣耐壓 | 在常溫常溼下連續運轉後，即使在線圈和外殼之間施加 1.5kVAC、50 Hz的電壓1分鐘，也未觀察到異常。 |
在常溫常溼下連續運轉後，即使在電源端子和保護接地端子之間施加AC1.8kV、50 Hz的電壓或在電源端子和信號 I/O 端子之間施加 AC3kV、50 Hz的電壓1分鐘，也沒有觀察到異常。 |
|
| 溫度上升 | 在常溫常溼下連續運轉後， 用熱電偶法則測得的線圈溫度上升值為 60 °C以下。 和外殼表面的溫度為 50 °C 以下*1 |
− | |
| 使用環境 | 環境溫度 | UL、CSA規格 0～+40°C（無凍結） EN規格0～+50°C（無凍結） |
0～+40°C（非凍結） |
| 環境溼度 | 85%以下（無結露） | ||
| 標高 | 標高1000公尺以內 | ||
| 環境 | 不能在腐蝕性氣體、無灰塵、放射性物質、磁場、真空等特殊環境下使用 | ||
| 振動 | 不受連續振動或過度衝擊 符合 JIS C 60068-2-6“正弦波振動測試方法” 頻率範圍：10～55 Hz，半振幅：0.15 mm，掃描方向：3 個方向（X、Y、Z），掃描次數：20 次 |
||
| 保存環境*2 | 環境溫度 | -25～+70°C（無凍結） | |
| 環境溼度 | 85%以下（無結露） | ||
| 標高 | 標高3000公尺以下 | ||
| 耐熱等級 | UL/CSA規格：105 (A)、EN規格：120（E） | − | |
| 保護等級IP66 | IP65（不含圓軸型安裝面及連接器） | IP10 | |
- *1
- 將圓軸型安裝到以下尺寸散熱器（材質：鋁）上，以保持馬達外殼表面溫度在 90 °C以下。
25 W型：135x135 mm，厚度5 mm
40 W型：165x165 mm，厚度5 mm
90 W型：200x200 mm，厚度5 mm - *2
- 保存環境值適用於短期，例如運輸期間。
注意事項
- 請勿在馬達與驅動器連接時測量絕緣電阻或進行絕緣耐壓。
容許懸吊載重、容許推力載重
裝配型平行軸減速機
| 品名 | 減速比 | 容許懸吊載重 | 容許推力載重 N |
|
|---|---|---|---|---|
| 距離軸端10 mm N |
距離軸端20 mm N |
|||
| BLU220■-□ | 5 | 100 | 150 | 40 |
| 10、15、20 | 150 | 200 | ||
| 30、50、100、200 | 200 | 300 | ||
| BLU440■-□ | 5 | 200 | 250 | 100 |
| 10、15、20 | 300 | 350 | ||
| 30、50、100、200 | 450 | 550 | ||
| BLU590■-□ | 5 | 300 | 400 | 150 |
| 10、15、20 | 400 | 500 | ||
| 30、50、100、200 | 500 | 650 | ||
裝配型中空軸扁平式減速機
| 品名 | 減速比 | 容許懸吊載重 | 容許推力載重 N |
|
|---|---|---|---|---|
| 距離減速機安裝面10 mm N |
距離減速機安裝面20 mm N |
|||
| BLU220■-□FR | 5、10 | 450 | 370 | 200 |
| 15、20、30、50、100、200 | 500 | 400 | ||
| BLU440■-□FR | 5、10 | 800 | 660 | 400 |
| 15、20、30、50、100、200 | 1200 | 1000 | ||
| BLU590■-□FR | 5、10 | 900 | 770 | 500 |
| 15、20 | 1300 | 1110 | ||
| 30、50、100、200 | 1500 | 1280 | ||
圓軸型
| 品名 | 容許懸吊載重 | 容許推力載重 | |
|---|---|---|---|
| 距離軸端10 mm N |
距離軸端20 mm N |
||
| BLU220■-A | 70 | 100 | 馬達重量的一半以下 |
| BLU440■-A | 120 | 140 | |
| BLU590■-A | 160 | 170 | |

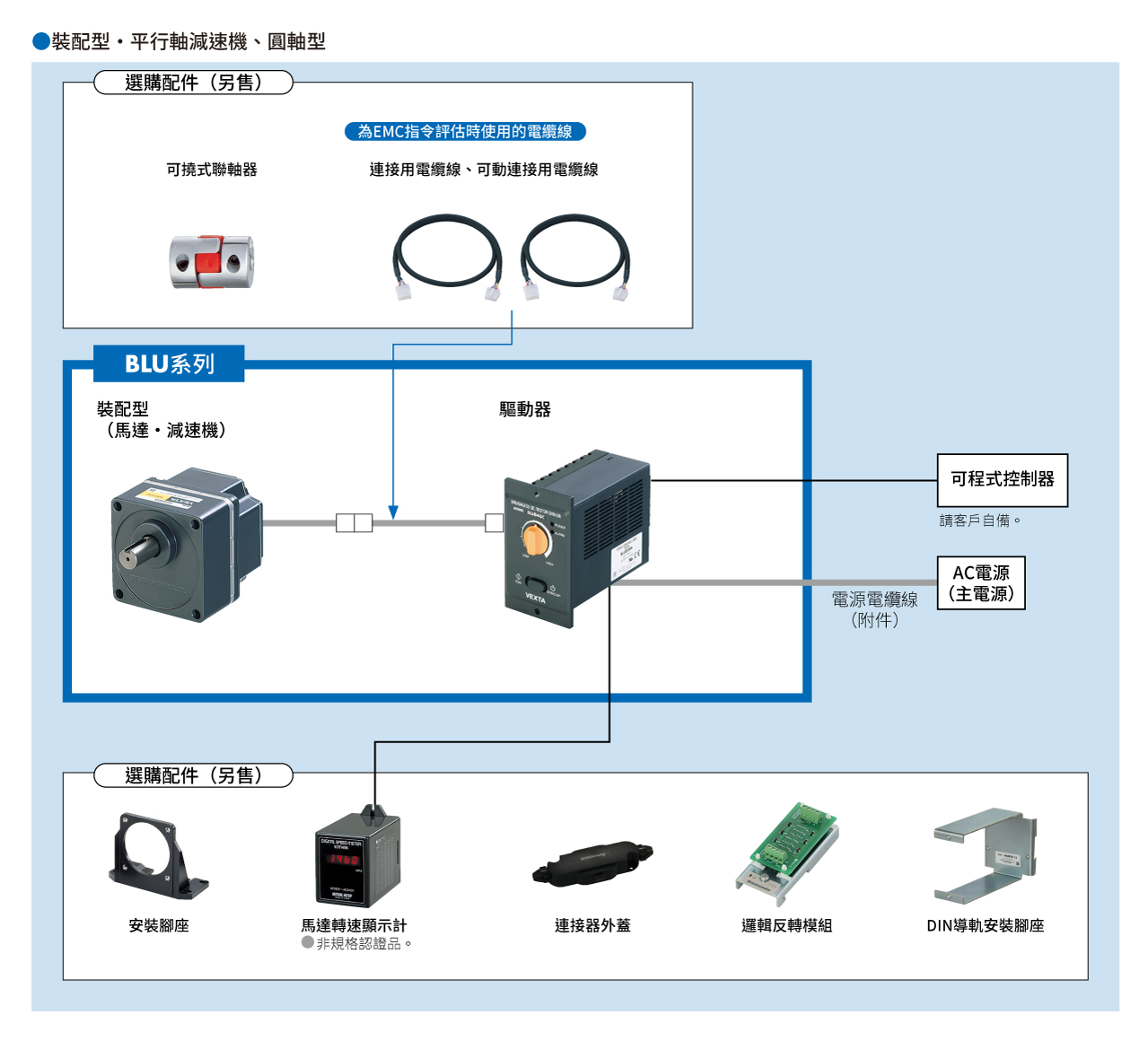

系統構成
電纜線、周邊機器
您可以透過點選品名欄將其新增至「網路商店報價、訂購」。
